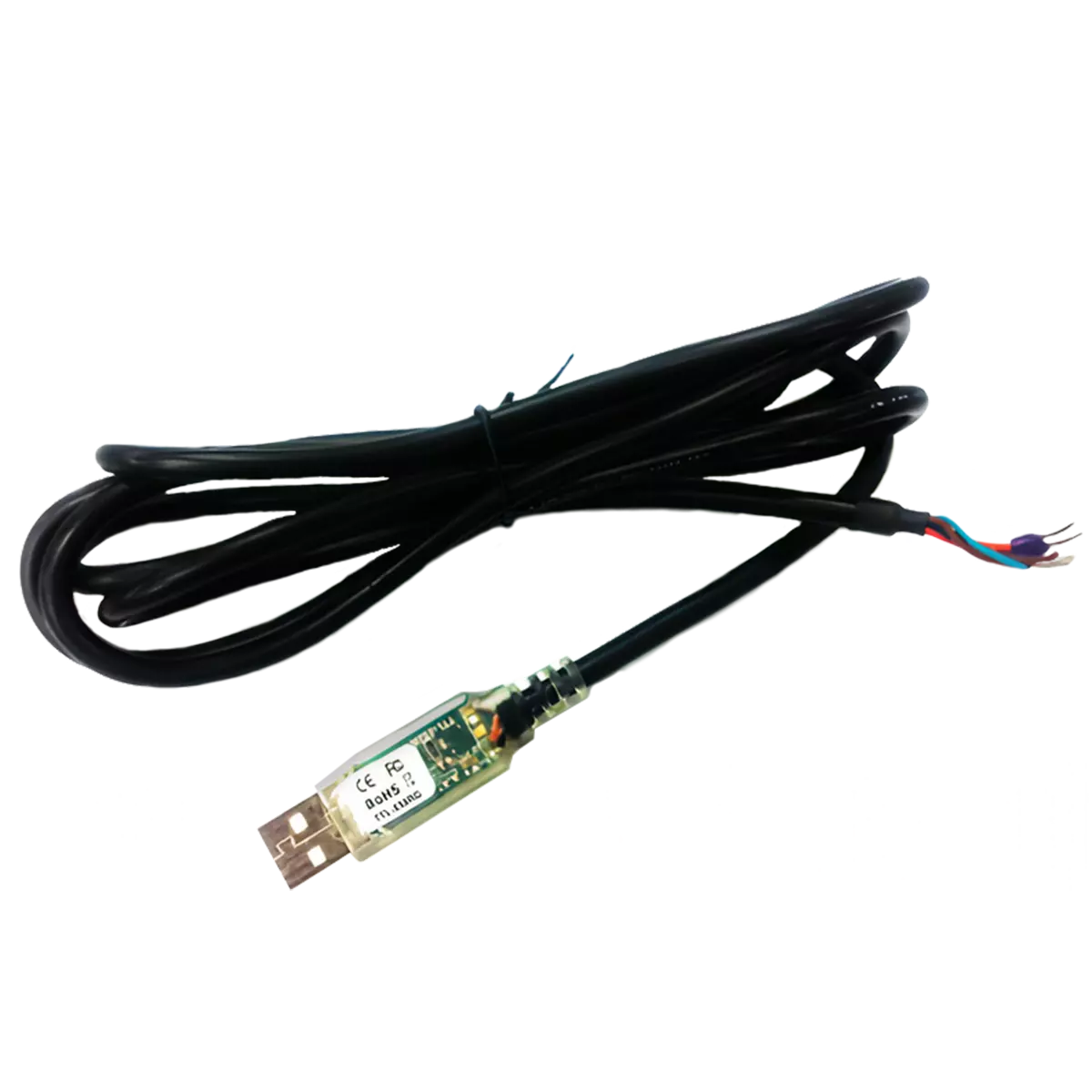

O Cabo Configurador D201 é indicado para a conexão de equipamentos que comportem padrão elétrico UART TTL 3V3 a computadores via porta USB.
A operação é totalmente amigável: a detecção do produto é automática e a instalação do driver de comunicação é feita diretamente do CD do produto.
Este produto é indicado para configuração do transmissor de temperatura e umidade S501 via aplicativo S501 Connect.

Características do Produto:
USB:

• Compatível com USB 2.0.
• Taxa de transferência: Velocidade máxima de 12Mbps.
• Detecção automática da porta COM.
• Conector USB tipo A.
• Alimentação do cabo pela própria USB.

• TTL (3V3)
• Pinagem (quatro fios):
• Linha de recepção de dados RX (fio amarelo).
• Linha de transmissão de dados TX (fio laranja).
• GND, Negativo da alimentação (fio preto).
• 3V3, Positivo da alimentação (fio vermelho).
• Velocidade de comunicação (auto detectável): 300bps a 3Mbps.
• Paridade (auto detectável): nenhuma, ímpar, par, space ou mark.
• Tamanho da palavra (auto detectável): 7 ou 8 bits.
• Stop bits (auto detectável): 1 ou 2 bits.
• Controle de fluxo: X-on / X-off e/ou por hardware.
• Fonte para alimentação para outros dispositivos: 3V3 / 50mA.

Dúvidas? Clique aqui e fale com nosso suporte!

Ver Manual

Cabo configurador D201 para parametrização de instrumentos de temperatura

O cabo configurador D201 é utilizado para estabelecer comunicação entre instrumentos de medição ou controle de temperatura e o software de configuração utilizado em ambientes industriais ou de engenharia. Esse tipo de acessório permite que técnicos, engenheiros de automação e equipes de manutenção realizem parametrização, ajustes operacionais e diagnóstico de instrumentos diretamente a partir de um computador ou estação de trabalho.

Em sistemas de instrumentação industrial, a possibilidade de configurar dispositivos de forma rápida e segura facilita atividades como comissionamento de equipamentos, ajustes de parâmetros de processo e manutenção preventiva. Dependendo do modelo do instrumento compatível, o cabo configurador pode permitir acesso a parâmetros operacionais, escalas de medição, ajustes de comunicação ou outras funções de configuração disponíveis no equipamento.

Onde usar

O cabo configurador D201 pode ser utilizado em diversas atividades relacionadas à configuração e manutenção de instrumentos industriais de medição e controle. Entre as aplicações mais comuns estão:

• Configuração inicial de controladores de temperatura em painéis industriais
• Parametrização de instrumentos durante o comissionamento de máquinas OEM
• Ajustes de parâmetros em sistemas de automação industrial
• Manutenção e diagnóstico de instrumentos instalados em campo
• Atualização ou revisão de parâmetros operacionais em linhas de produção
• Integração de instrumentos de temperatura em sistemas de supervisão
• Ambientes de laboratório ou engenharia utilizados para testes e validação de instrumentos

Benefícios na prática

• Facilita a comunicação entre instrumentos industriais e softwares de configuração
• Permite parametrização mais rápida durante instalação ou manutenção
• Auxilia na padronização de configurações em equipamentos de processo
• Reduz tempo necessário para ajustes manuais diretamente no instrumento
• Possibilita diagnóstico e verificação de parâmetros operacionais
• Suporte às atividades de engenharia, automação e manutenção industrial
• Aplicação em ambientes de comissionamento, testes ou operação de sistemas

Como especificar corretamente

Ao selecionar um cabo configurador para instrumentos industriais, alguns fatores devem ser considerados para garantir compatibilidade com o equipamento e com o ambiente de utilização:

• Compatibilidade com o modelo de instrumento que será configurado
• Tipo de interface de comunicação utilizada pelo equipamento
• Compatibilidade com o software de configuração utilizado no sistema
• Comprimento do cabo necessário para uso em bancada ou em campo
• Tipo de conexão entre o cabo e o instrumento
• Compatibilidade com o sistema operacional do computador utilizado na configuração

Boas práticas de utilização

• Utilizar o cabo configurador apenas com instrumentos compatíveis
• Seguir os procedimentos de configuração definidos pelo fabricante do equipamento
• Realizar parametrização em ambiente seguro antes de aplicar alterações em processos críticos
• Registrar parâmetros configurados para facilitar manutenção futura
• Evitar tensão mecânica excessiva sobre conectores e cabos durante o uso
• Armazenar o cabo em local adequado para preservar conectores e integridade do conjunto

Em ambientes industriais que utilizam instrumentos configuráveis, acessórios como cabos de configuração contribuem para tornar mais eficiente o processo de parametrização e manutenção dos equipamentos. A utilização de interfaces dedicadas de configuração facilita o trabalho de equipes técnicas responsáveis pela operação, engenharia e manutenção de sistemas de instrumentação.
