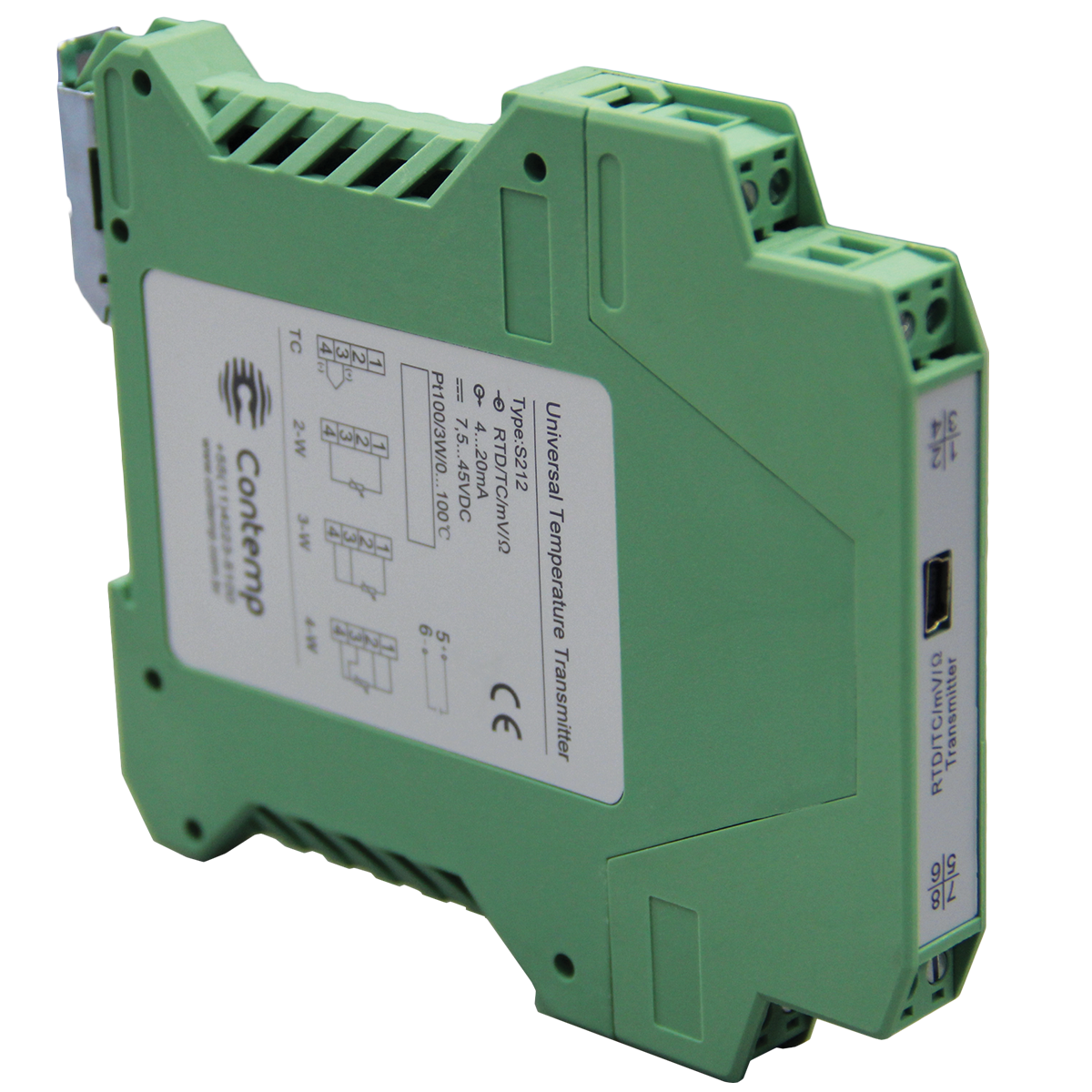

O Transmissor de Temperatura S212E é um equipamento microprocessado, indicado para medição e retransmissão de temperatura com precisão.

Possuí isolação entre entrada e saída, os quais garantem maior imunidade contra ruídos e comunicação EHART para que o usuário configure facilmente o tipo da entrada e escalas, calibre e monitore em tempo real da entrada de sinal e da saída de retransmissão.

Características dos produtos:

• Medição de três grandezas: Temperatura (termorresistências, termopar), Resistência (Ω) e Tensão (mV).
• Um loop de corrente a dois fios.
• Alimentação pelo loop de corrente.
• Isolação galvânica.
• Comunicação EHART.
• Calibração, configuração e monitoramento via aplicativo S200 Connect.

Dúvidas? Clique aqui e fale com nosso suporte!

Ver manual

Acessar software

Abrir configurador

Ver manual

Transmissor de Sinais S212E para Instrumentação de Temperatura e Sinais de Processo

O transmissor de sinais S212E é um instrumento microprocessado utilizado para medição e retransmissão de sinais de processo em sistemas de automação industrial. Instalado normalmente em trilho DIN dentro de painéis de controle, o equipamento converte sinais provenientes de sensores industriais em um sinal analógico padrão de corrente (4–20 mA), permitindo integração com CLPs, sistemas supervisórios e outros dispositivos de controle.

O transmissor permite configurar diferentes tipos de entrada, incluindo sensores de temperatura, sinais resistivos ou tensão em milivolts, conforme a necessidade da aplicação. A parametrização pode ser realizada por meio de software e configurador compatível, possibilitando ajuste de escala, calibração e monitoramento do sinal de processo durante a operação.

Onde usar (aplicações típicas)

O transmissor S212E é utilizado em diversas aplicações industriais nas quais sensores de campo precisam enviar medições confiáveis ao sistema de automação. Sua instalação em trilho DIN facilita a integração em painéis elétricos e sistemas de instrumentação.

• Monitoramento de temperatura em fornos industriais e estufas de processo.
• Sistemas de aquecimento e controle térmico em máquinas OEM.
• Linhas de produção na indústria alimentícia e farmacêutica.
• Processos químicos e petroquímicos que utilizam sensores de temperatura ou sinais analógicos.
• Caldeiras, trocadores de calor e reatores industriais.
• Sistemas HVAC industriais e controle de temperatura em dutos ou ambientes técnicos.
• Plantas industriais que utilizam sensores remotos conectados ao sistema de automação.
• Painéis de instrumentação que necessitam converter sinais de sensores em corrente padrão de controle.

Dependendo da configuração, o transmissor pode trabalhar com sensores como termorresistências, termopares ou sinais de resistência e tensão, permitindo adaptação a diferentes tipos de instrumentação de campo.

Benefícios na prática

• Conversão de sinais de sensores para padrão industrial de corrente 4–20 mA.
• Compatibilidade com diferentes tipos de entrada, como termopares, termorresistências, resistência e tensão em milivolts.
• Instalação em trilho DIN, facilitando montagem em painéis de automação.
• Configuração de escala, tipo de sensor e parâmetros de operação via software.
• Comunicação EHART para configuração e monitoramento do transmissor.
• Alimentação pelo próprio loop de corrente a dois fios.
• Isolação galvânica entre entrada e saída (quando especificada), reduzindo interferências elétricas no sistema de instrumentação.
• Resolução digital elevada para leitura do sinal de entrada e retransmissão do valor ao sistema de controle.

Essas características tornam o equipamento adequado para aplicações que exigem integração entre sensores de campo e sistemas de controle industrial, mantendo estabilidade de sinal e facilidade de configuração durante a operação.

Como especificar corretamente

Ao selecionar um transmissor S212E para um projeto de automação ou instrumentação industrial, alguns parâmetros devem ser definidos de acordo com o sensor e as condições do processo.

• Tipo de entrada: definir se o transmissor será utilizado com termopar, termorresistência, resistência (Ω) ou sinal em milivolts.
• Faixa de medição: determinar a faixa de temperatura ou sinal correspondente ao processo que será convertida para o sinal de saída.
• Tipo de montagem: versão para fixação em trilho DIN dentro de painel de controle.
• Comunicação e configuração: definição da interface de comunicação para configuração via software ou configurador compatível.
• Isolação galvânica: pode ser especificada dependendo das necessidades do sistema e do nível de proteção contra interferências.
• Certificação ou calibração: quando necessário, pode ser solicitado certificado de calibração rastreável ou RBC conforme os requisitos do processo.

A correta definição desses parâmetros permite que o transmissor seja configurado de acordo com o sensor utilizado e integrado de forma adequada ao sistema de controle.

Boas práticas de instalação e uso

• Instalar o transmissor em painel elétrico com ventilação adequada e dentro das condições ambientais recomendadas.
• Separar cabos de instrumentação de cabos de potência para reduzir interferência eletromagnética.
• Utilizar cabos adequados para sensores de temperatura, como cabos de compensação para termopares.
• Garantir que a alimentação do loop de corrente esteja dentro da faixa de operação especificada.
• Verificar polaridade da alimentação durante a instalação para evitar erros de ligação.
• Realizar configuração e verificação do transmissor antes da entrada em operação do processo.

A aplicação dessas práticas contribui para medições mais estáveis, melhor integração com o sistema de automação e maior confiabilidade do sinal transmitido ao longo do processo industrial.
