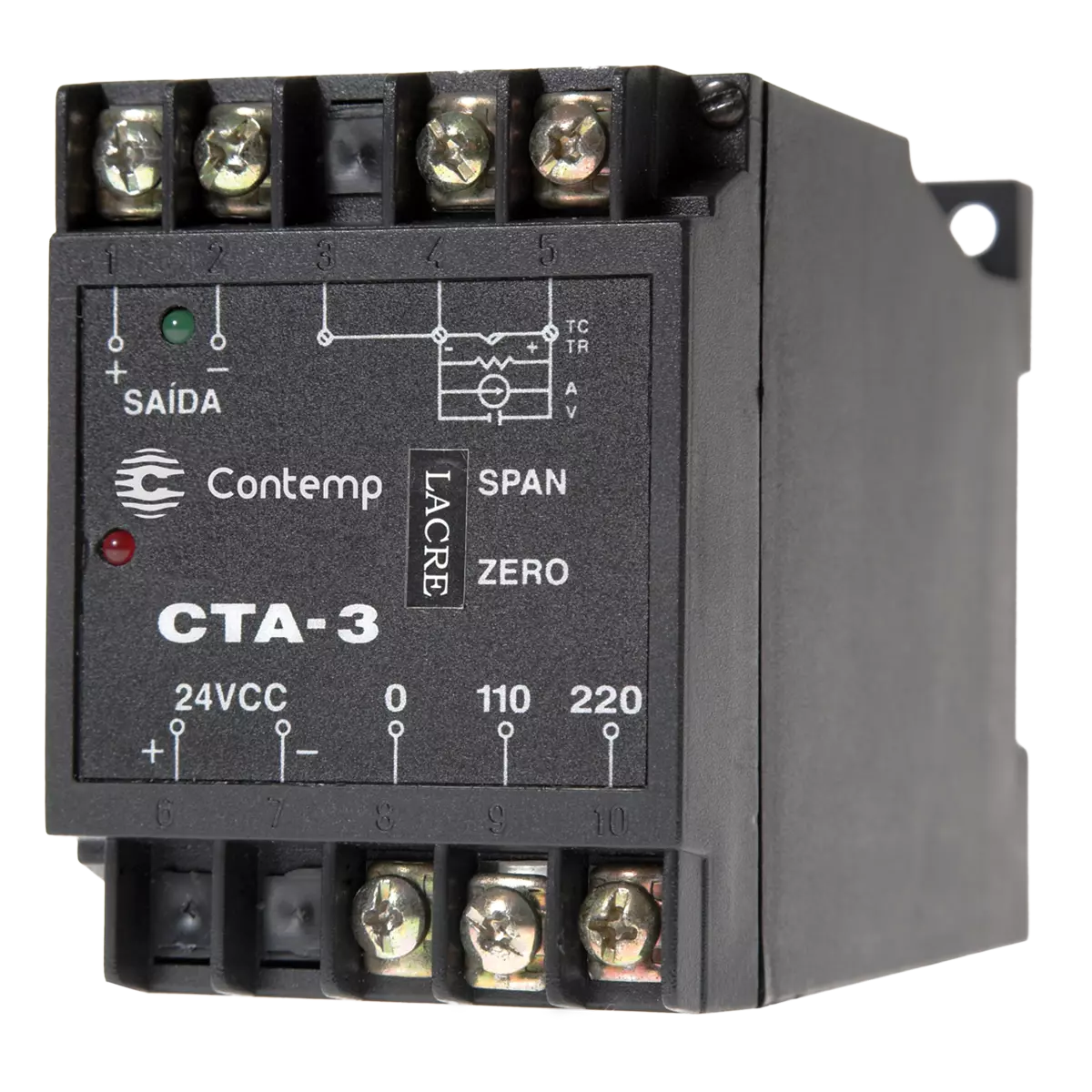

O CTA-3 é um conversor de sinal que tem a função de converter sinais elétricos, padronizados ou não, em um outro sinal padronizado.

Outra importante função desse conversor é garantir a isolação galvânica entre o sinal de entrada e saída, em sistemas com diferença de potencial ou laços de terra diferentes. Sua montagem é feita em trilho DIN.

Características do produto:

• Isolação Galvânica Até 1000 Vac.

• • Entrada de tensão e corrente (alternada ou contínua).
• • Impedância de entrada maior que 1MΩ.
• • Alimentação 110/220Vac - 50/60Hz.
• • Fonte isolada de 24Vcc/25mA (opcional).
• • Sinalização de energizado.
• • Saída de instrumentação (mA ou V - para saída customizada, consultar o departamento de vendas).
• • Ajuste de zero e span por potenciômetro.

Dúvidas? Clique aqui e fale com nosso suporte!

Ver manual

Conversão e padronização de sinais analógicos para sistemas de automação

O transmissor de sinais CTA é utilizado para converter e padronizar sinais elétricos provenientes de instrumentos ou sensores de campo em sinais analógicos utilizados em sistemas de instrumentação industrial. O equipamento permite transformar sinais de tensão ou corrente, tanto em corrente contínua quanto alternada, em sinais padrão de instrumentação, como corrente ou tensão analógica. Essa função é especialmente útil quando é necessário integrar equipamentos de diferentes tecnologias ou padronizar sinais para controladores, CLPs e sistemas supervisórios.

O transmissor também possui isolação galvânica entre entrada e saída, característica importante para aplicações industriais onde interferências elétricas, ruídos ou diferenças de potencial podem afetar a confiabilidade da medição ou do controle do processo. Dessa forma, o CTA atua como um elemento intermediário entre o sensor ou instrumento de campo e o sistema de automação. :contentReference[oaicite:0]{index=0}

Onde usar (aplicações típicas)

O transmissor de sinais CTA é aplicado em ambientes industriais onde sinais analógicos precisam ser convertidos, isolados ou padronizados antes de serem enviados ao sistema de controle. A instalação geralmente ocorre em painéis de instrumentação, quadros de automação ou sistemas de monitoramento de processos.

• Integração de sensores e instrumentos analógicos em sistemas de automação industrial.
• Painéis elétricos e painéis de controle que recebem sinais de campo em diferentes padrões elétricos.
• Máquinas industriais OEM que utilizam sensores ou instrumentos com sinais de tensão ou corrente.
• Linhas de produção automatizadas que precisam padronizar sinais para CLPs ou controladores de processo.
• Sistemas de monitoramento de energia ou variáveis elétricas em plantas industriais.
• Aplicações de retrofit de instrumentação, onde equipamentos antigos precisam ser integrados a sistemas de controle mais recentes.
• Processos industriais em setores como químico, alimentos e bebidas, utilidades industriais e HVAC.

Essas aplicações são comuns em cenários onde diferentes equipamentos precisam compartilhar dados de processo utilizando padrões elétricos compatíveis com o sistema de automação.

Benefícios na prática

• Conversão de sinais de tensão ou corrente em sinais analógicos padronizados utilizados em instrumentação.
• Isolação galvânica entre entrada e saída, contribuindo para reduzir interferências elétricas e ruídos no sistema.
• Compatibilidade com diferentes tipos de sinais analógicos industriais.
• Ajuste de zero e alcance realizado por potenciômetros, facilitando a calibração do transmissor.
• Possibilidade de utilização em diversos tipos de aplicações de automação e instrumentação.
• Integração com controladores de processo, CLPs e sistemas supervisórios.
• Utilização em painéis de automação para tratamento e condicionamento de sinais analógicos.
• Padronização de sinais em projetos de modernização ou expansão de sistemas industriais.

Esses recursos tornam o transmissor útil como elemento de interface entre sensores, instrumentos e sistemas de controle em diferentes ambientes industriais.

Como especificar corretamente

Ao selecionar o transmissor de sinais CTA para uma aplicação industrial, alguns parâmetros devem ser definidos de acordo com o tipo de sinal e com as necessidades do sistema de automação.

• Tipo de sinal de entrada: definir se o equipamento irá receber sinal de tensão ou corrente, em corrente contínua ou alternada.
• Sinal de saída requerido: selecionar o padrão de instrumentação desejado, como sinais de corrente ou tensão analógica utilizados pelo sistema de controle.
• Faixa ou escala de conversão: determinar os valores mínimo e máximo do sinal de entrada que serão convertidos na saída.
• Tipo de alimentação: o equipamento pode operar com alimentação em rede elétrica, conforme especificação do modelo.
• Impedância e carga do sistema: verificar compatibilidade com a impedância de entrada e a capacidade de carga da saída.
• Necessidade de isolação galvânica: importante em ambientes com interferência elétrica ou diferenças de potencial entre equipamentos.
• Calibração: dependendo do procedimento de qualidade da planta industrial, pode ser necessário solicitar certificado de calibração.

A correta definição desses parâmetros ajuda a garantir que o transmissor seja integrado corretamente ao sistema de automação e que o sinal convertido represente adequadamente a variável medida.

Boas práticas de instalação e uso

• Instalar o transmissor em painel protegido, respeitando as condições de temperatura e umidade recomendadas para equipamentos de instrumentação.
• Evitar a passagem conjunta de cabos de sinal com cabos de potência para reduzir interferência eletromagnética.
• Verificar a correta alimentação elétrica do equipamento antes da energização.
• Realizar o ajuste de zero e de alcance durante a instalação para garantir que o sinal de saída esteja corretamente escalonado.
• Confirmar a compatibilidade do sinal de saída com o equipamento receptor, como CLP ou controlador de processo.
• Realizar inspeções periódicas em sistemas de instrumentação para garantir a estabilidade do sinal transmitido.

Essas práticas contribuem para melhorar a confiabilidade da transmissão de sinais analógicos e para manter a estabilidade das medições em sistemas de controle industrial.
