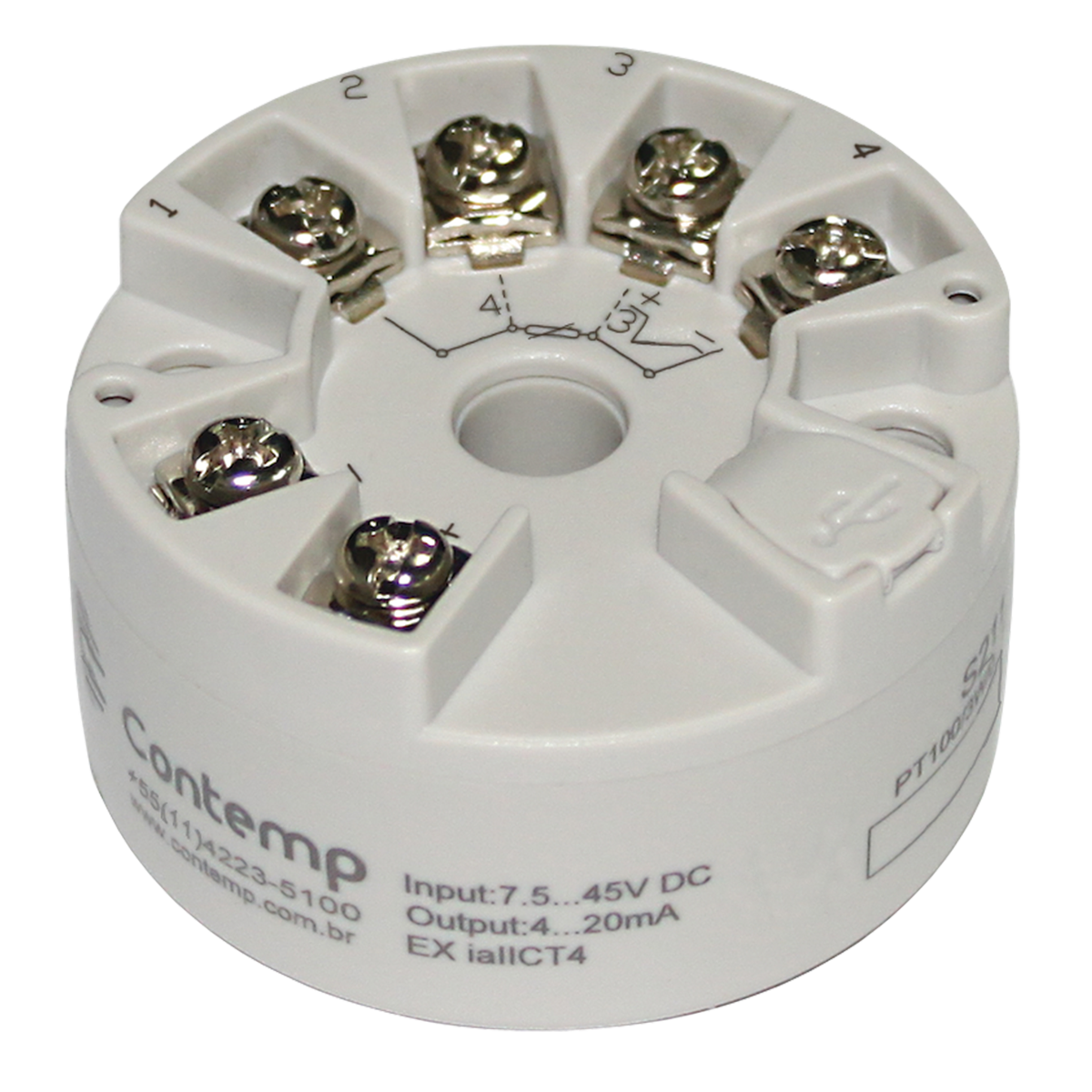

O Transmissor de Temperatura S201E é um equipamento microprocessado, indicado para medição e retransmissão de temperatura com precisão.

Possuí comunicação EHART para que o usuário configure facilmente o tipo da entrada e escalas, calibre e monitore em tempo real da entrada de sinal e da saída de retransmissão.

Características do Produto:

• Medição de três grandezas: Temperatura (termorresistências, termopar), Resistência (Ω) e Tensão (mV).
• Um loop de corrente a dois fios.
• Alimentação pelo loop de corrente.
• Fixação em cabeçote.
• Comunicação EHART.
• Calibração, configuração e monitoramento via aplicativo S200 Connect.

Dúvidas? Clique aqui e fale com nosso suporte!

Ver manual

Acessar software

Abrir documento

Ver manual

Transmissor de Sinais S201E para Conversão de Sinais em Sistemas de Automação Industrial

O transmissor de sinais S201E é um equipamento microprocessado desenvolvido para converter sinais provenientes de sensores industriais em um sinal analógico de corrente utilizado em sistemas de automação e controle de processos. Instalado normalmente em trilho DIN dentro de painéis de instrumentação ou painéis elétricos, o transmissor permite integrar sensores de campo a CLPs, controladores e sistemas supervisórios de forma padronizada.

Dependendo da configuração selecionada, o transmissor pode trabalhar com diferentes tipos de sinais utilizados em instrumentação industrial, incluindo sensores de temperatura, sinais resistivos ou tensão em milivolts. A parametrização do equipamento pode ser realizada por meio de software ou configurador compatível, permitindo ajustar faixa de medição, tipo de sensor e outros parâmetros de operação conforme as necessidades da aplicação.

Onde usar (aplicações típicas)

O transmissor S201E é utilizado em sistemas industriais que necessitam converter sinais de sensores para o padrão analógico de corrente amplamente utilizado em controle de processos. A instalação em trilho DIN facilita sua integração em painéis de automação e sistemas de instrumentação centralizados.

• Monitoramento de temperatura em fornos industriais, estufas e câmaras térmicas.
• Máquinas e equipamentos OEM que utilizam sensores de temperatura ou sinais analógicos em seus sistemas de controle.
• Processos industriais nas áreas química, petroquímica e de processos contínuos.
• Linhas de produção na indústria alimentícia que utilizam controle térmico em etapas de processamento.
• Sistemas HVAC industriais para monitoramento de temperatura em dutos ou ambientes técnicos.
• Caldeiras, trocadores de calor e reatores que utilizam sensores conectados ao sistema de automação.
• Painéis de instrumentação que concentram sinais de sensores e enviam dados ao sistema supervisório.

Essas aplicações são comuns em ambientes industriais onde sensores precisam ser conectados ao sistema de controle por meio de sinais analógicos estáveis e padronizados.

Benefícios na prática

• Conversão de sinais de sensores industriais para o padrão analógico de corrente utilizado em automação.
• Compatibilidade com diferentes tipos de entrada utilizados em instrumentação, como termopares, termorresistências, sinais resistivos e tensão em milivolts.
• Instalação em trilho DIN, facilitando integração em painéis de automação e painéis elétricos.
• Configuração de parâmetros de medição por meio de software ou configurador compatível.
• Comunicação EHART para parametrização e monitoramento do transmissor.
• Alimentação pelo próprio loop de corrente em sistemas de dois fios.
• Isolação galvânica entre entrada e saída (dependendo da configuração), contribuindo para reduzir interferências elétricas no sistema.
• Integração direta com CLPs, controladores de processo e sistemas supervisórios industriais.

Essas características permitem que o transmissor seja utilizado em aplicações onde a estabilidade do sinal e a integração com sistemas de automação são fatores importantes para o controle do processo.

Como especificar corretamente

Ao selecionar o transmissor S201E para um projeto de automação ou instrumentação industrial, é importante definir alguns parâmetros de acordo com o sensor utilizado e com as condições do processo.

• Tipo de entrada: definir se o transmissor será utilizado com termopar, termorresistência, resistência (Ω) ou tensão em milivolts.
• Faixa de medição: estabelecer os valores mínimo e máximo do sinal ou da temperatura que serão convertidos para o sinal de saída.
• Tipo de montagem: instalação em trilho DIN dentro de painel elétrico ou painel de instrumentação.
• Configuração e parametrização: definição do método de configuração via software ou configurador compatível.
• Isolação galvânica: considerar quando o sistema exige proteção adicional contra interferências elétricas.
• Calibração: quando requerido por procedimentos de qualidade ou rastreabilidade do processo, pode ser solicitado certificado de calibração.

A correta definição desses parâmetros ajuda a garantir que o transmissor seja configurado adequadamente para o sensor utilizado e integrado corretamente ao sistema de controle.

Boas práticas de instalação e uso

• Instalar o transmissor em painel protegido e dentro das condições ambientais recomendadas para equipamentos de instrumentação.
• Separar cabos de instrumentação de cabos de potência para reduzir interferência eletromagnética.
• Utilizar cabos adequados para sensores de temperatura, como cabos de compensação quando forem utilizados termopares.
• Garantir que a alimentação do loop de corrente esteja dentro da faixa de operação do sistema.
• Verificar a polaridade da alimentação durante a instalação.
• Realizar configuração e verificação do transmissor antes da entrada em operação do processo.

Essas práticas contribuem para maior estabilidade das medições e confiabilidade na transmissão dos sinais de processo ao sistema de automação.
