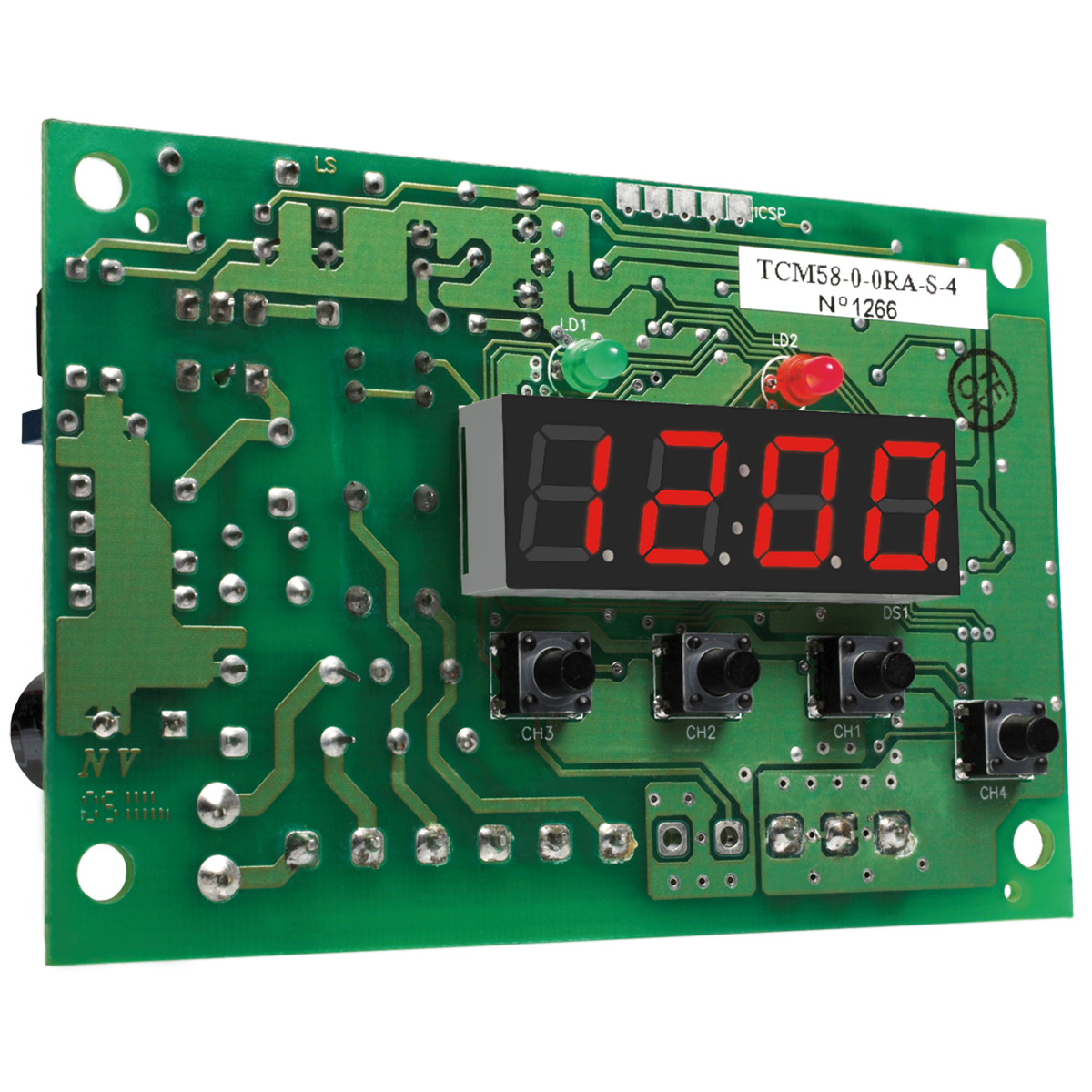

PLACA CONTROLADORA - TCM58

O Controlador de temperatura microprocessado TCM58, foi desenvolvido para atender uma demanda crescente de fabricantes de máquinas e equipamentos que necessitam ter em seus produtos um controlador que ofereça precisão no controle, flexibilidade, facilidade de operação, facilidade de instalação e dimensões reduzidas. Este controlador possui, além das funções normais de operação e controle, as funções de RATE e TIMER. A função RATE é utilizada quando há a necessidade de variar o Setpoint em função do tempo. A função TIMER é utilizada quando a aplicação necessitar de um temporizador em conjunto com o controle de temperatura.

Esta característica dispensa o uso de um temporizador externo e facilita a integração com o controle de temperatura já que o intertravamento é feito por software. O TCM58 utiliza uma entrada analógica que permite a conexão de diversos tipos de sensores de temperatura. A seleção do tipo de sensor utilizado é feita por software, logo nenhuma alteração de hardware é necessária. Em função da aplicação, o TCM58, pode dispor de até duas saídas, sendo: uma para controle e outra para alarme. O display, utilizado para apresentar a leitura (PV) ou parâmetros, é do tipo LED com 10mm de altura permitindo fácil leitura.

O teclado é formado por 4 teclas do tipo “táctil” com “click”. Três teclas são utilizadas para operação e configuração do controlador. A quarta tecla, dependendo da configuração, é utilizada para ligar o controle e timer ou para cancelar as funções por ela iniciadas. Quanto à tecnologia utilizada no TCM58, esta é baseada em microcontrolador RISC de alto desempenho. Este permite que operações matemáticas e algoritmos de controle sejam implementados em 32 bits com ponto flutuante garantindo precisão no controle.

Características do Produto:

• Entrada analógica configurável por software.
• Função RATE.
• Função TIMER.
• Saída de controle do tipo: relé ou pulso (PWM).
• Saída de alarme (opcional).
• Auto-Sintonia dos parâmetros PID.
• Soft-Start Programável.
• Auto-Calibração permanente.
• Alimentação Full Range.
