CTLASER G7 - Pirômetro para vidro, 100 a 1200°C, 7.9um, com laser

O CTlaser G7 oferece medição de temperatura sem contato para folhas de vidro ultrafinas, variando de 100 °C a 1200 °C, tornando-o ideal para medir com precisão temperaturas de vidro plano ultrafino usado em telas sensíveis ao toque para smartphones e tablets. Com mira dupla a laser, o sensor infravermelho garante marcação precisa do ponto de medição, proporcionando versatilidade e facilidade de uso com óptica de 45:1 e foco selecionável, juntamente com um tamanho compacto de cabeça do sensor. O pirômetro é adequado para temperaturas ambientes de até 85 °C sem resfriamento adicional e inclui acessórios de resfriamento e proteção para ambientes agressivos. Em uma temperatura ambiente de 23 ± 5 °C, a precisão do sistema é de ±1% ou ±1,5 °C, com repetibilidade de ±0,5%.

Entender a emissividade do vidro é crucial para uma medição precisa da temperatura. A faixa espectral exclusiva de 7,9 µm no modelo G7 se alinha estreitamente com a emissividade mais alta do material de vidro, simplificando a medição remota da temperatura ao minimizar as regiões espectrais afetadas pela refletividade e transmissividade. Aproveitar essa faixa de comprimento de onda reduz o impacto do ângulo de visão na emissividade das superfícies de vidro, abordando problemas relacionados a reflexões e permitindo uma medição precisa independentemente da reflexão, mesmo ao observar de ângulos inclinados.

Outra característica notável da série CTlaser G7 são suas marcas de mira dupla a laser, que fornecem suporte de mira preciso e minimizam erros de alinhamento. Este sistema inovador utiliza dois feixes de laser para traçar o caminho óptico infravermelho e indicar com precisão a posição e o tamanho do ponto, independentemente da distância.

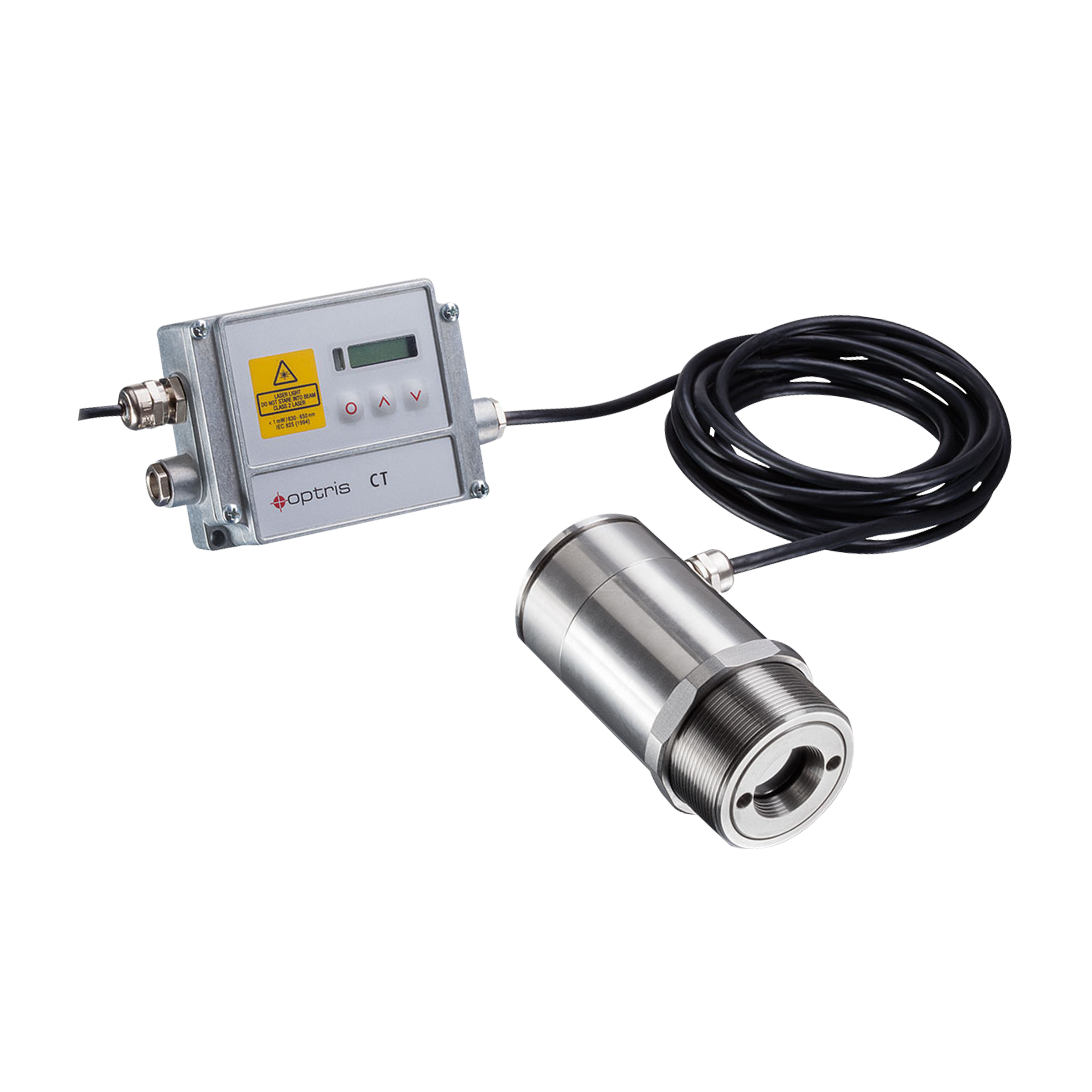

O pirômetro CTlaser G7 adota um design de duas peças com uma caixa eletrônica separada, fornecendo recursos avançados de processamento de sinal. Oferecendo uma ampla gama de saídas analógicas e digitais, ele garante integração perfeita em vários processos industriais e sistemas de controle. Aprimorado com acessórios Optris, como purga de ar e flanges de montagem, o CTlaser G7 é projetado para integração em diversas aplicações de fabricação e processo.

Fabricados e calibrados na Alemanha, esses pirômetros passam por calibração meticulosa para atender aos padrões governamentais, como PTB ou NIST, garantindo a mais alta qualidade e precisão. A Optris fornece suporte abrangente para a série CTlaser G7, incluindo consultoria em aplicações industriais e suporte pós-venda, garantindo desempenho ideal e satisfação do usuário. Com sua precisão, versatilidade e confiabilidade, o CTlaser G7 é um instrumento valioso para medição de temperatura em várias aplicações de processamento de vidro.

Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?

O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher completamente o campo de visão da óptica. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.

Posso trocar o cabo do sensor?

O cabo da cabeça de detecção também pode ser trocado se necessário. Para evitar influências na precisão, use um cabo de troca com os mesmos perfis de fio e especificações do original

Posso parear a cabeça do sensor com outra caixa eletrônica?

Sim, após trocar um cabeçote, o código de calibração do novo cabeçote deve ser inserido no sistema eletrônico. O código de calibração é fixado em uma etiqueta no cabeçote. Não remova esta etiqueta nem anote o código. O código é necessário se o sistema eletrônico tiver que ser trocado.

A que distância posso posicionar o CTlaser G7 do alvo?

O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.

Como posso melhorar a amplitude do ruído do sensor?

Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.

Como mirar com um CTlaser G7?

O sensor infravermelho tem uma mira de laser dupla integrada, que ajuda a alinhar o sensor. O ponto de medição está localizado dentro dos dois pontos de laser. No ponto de foco da óptica apropriada, ambos os lasers se cruzam e se fundem como um ponto, marcando o ponto mínimo. Os dois pontos de laser são apenas para orientação.

O laser é perigoso?

O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.

O laser desligou?

Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.

Posso acionar o laser externamente?

Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.

O que é necessário para instalar o sensor infravermelho CTlaser no CoolingJacket Advanced?

A versão do conector é necessária para instalar o sensor CTlaser no CoolingJacket Advanced.
