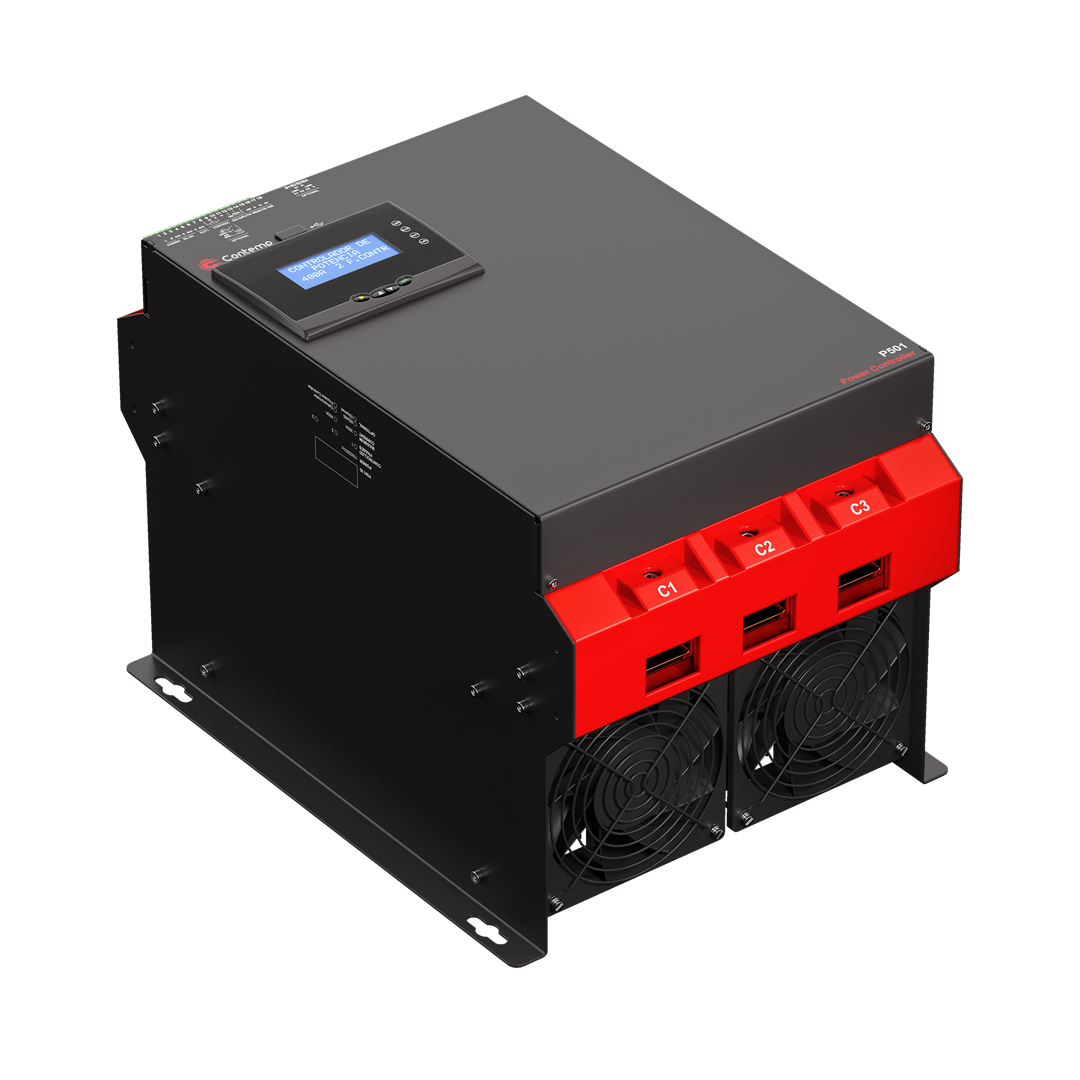

Controlador de Potência 2 Fases controladas 300A e 400A - P501

O Controlador de Potência P501 foi desenvolvido para monitorar, controlar e registrar potência, corrente e tensão em cargas resistivas e transformadores - monofásicos e trifásicos.

Esta versão possibilita o acionamento de cargas com correntes de 300 ou 400 amperes.

Apoiado sobre um processador de 32 bits, o controlador proporciona recursos únicos: sinal de comando configurável, controle da carga com realimentação por corrente, potência ou tensão, auto teste para prevenção de falhas, sinalização e registro de falhas, três modos de acionamento, partida e descida suave, armazenamento de dados em pen drive, entrada digital, tecla de função e saída à relé configuráveis, limite do comando para economia de energia, entrada de bloqueio externo, parametrização via pen drive, registro de energia consumida pela carga, detecção automática da tensão de comando, comunicação serial RS485/Modbus RTU (opcional), comunicação Ethernet/Modbus TCP (opcional) para conexão do controlador a redes industriais, sendo possível realizar o monitoramento e a operação remota através de sua página WEB ou através de outros sistemas via Modbus TCP, saída 0a10VCC para galvanômetro (opcional) e controlador de processos (opcional) para medição de sensores de temperatura e sinais de instrumentaçãoe controle PID+FUZZY do processo.

O controlador de processo é uma inovadora solução, pois integra num único produto a função de controle e acionamento, simplificando, modernizando e reduzindo custos na instrumentação de fornos, estufas, entre outros equipamentos térmicos.

Todas as funcionalidades são configuráveis via IHM local, com a opção de IHM remota (“espelho” da IHM local).

Montado sobre uma mecânica moderna e compacta, o controlador dispõe de sistema de refrigeração integrado (dissipadores + ventiladores) e barramentos de potência protegidos que garantem segurança no manuseio e instalação (compatível com a norma NR10).

A Contemp é pioneira neste tipo de equipamento e busca o aperfeiçoamento contínuo para melhor atender as necessidades do mercado.

Para maior facilidade de uso, é disponibilizado gratuitamente o software para PC Contemp Connect.

Funções disponíveis: monitoramento, configuração, gerenciamento de programas de rampas e patamares e armazenamento de dados.

Características do Produto:

• Sinal de comando configurável: V, mA ou potenciômetro.
• Medição de tensão e corrente eficaz, potência ativa e consumo de energia.
• Controle de cargas resistivas e transformadores - monofásicos e trifásicos - com correntes de 300 e 400 amperes.
• Controle da carga com realimentação por corrente, potência ou tensão.
• Autoteste para detecção preventiva de falhas com a alimentação de potência, controlador e carga.
• Sinalização e registro de falhas: surto de corrente, alta temperatura, sobrecorrente, tiristor em curto, linha interrompida, sem carga, carga com fuga à massa e carga desbalanceada.
• Modo de operação manual ou remoto.
• Três tipos de acionamento: Trem de Pulso, Ângulo de Fase (não está disponível em módulos com 2 fases controladas) ou Modulação por Ciclos de Rede.
• Partida suave configurável.
• Descida suave configurável.
• Limites de comando configuráveis.
• Armazenamento de dados em pen drive (geração de arquivo .csv).
• Entrada digital, tecla de função e saída à relé configurável.
• Relé OK com ação configurável (normal aberto ou normal fechado).
• Entrada de bloqueio externo com ação configurável (normal aberto ou normal fechado).
• Limite de comando para economia de energia.
• Parametrização do produto via pen drive.
• Bloqueio de parâmetros configurável.
• Calibração de usuário para sinal de comando e medições de tensão e corrente eficaz.
• IHM local com quatro teclas para navegação, display LCD e leds de sinalização.
• Barramentos de entrada e saída de potência protegidos, compatíveis com a norma NR10.
• Sistema de refrigeração integrado (dissipadores + ventiladores).
• Detecção automática da tensão de comando para o acionamento dos ventiladores.
• Comunicação serial RS485/Modbus RTU (opcional).
• Comunicação Ethernet/Modbus TCP (opcional).
• Saídas 0a10VCC para galvanômetro (opcional).
• Controlador de processos de alto desempenho (opcional) com diversos recursos:
  • Entrada de sinal isolada e configurável para termopares, termorresistências, sinais V, mV e mA. Ajuste de casa decimal e unidade, 20 leituras por segundo.
  • Controle PID com ANTI-WINDUP, ANTI-RESET e lógica FUZZY integrada. Ajuste automático e adaptativo dos parâmetros de controle.
  • Ajuste manual ou automático da saída com controle-troca BUMPLESS.
  • Quatro alarmes configuráveis.
  • Lógica para detecção, alarme e atuação no processo em falhas do sensor.
  • Ajuste automático do set-point de controle com 81 segmentos distribuídos em até 50 programas.
  • Calibração de usuário para a entrada de sinal.
• IHM remota para montagem em painel (opcional).

Dúvidas? Clique aqui e fale com nosso suporte!

Ver guia

Ver manual

Ver software

Ver mapa modbus

O Controlador de Potência P501 da Contemp, dedicado a duas fases, oferece um desempenho excepcional no monitoramento, controle e registro de potência, corrente e tensão em sistemas monofásicos e trifásicos.

Projetado para acionar cargas com correntes entre 300 e 400 amperes, este controlador destaca-se por suas capacidades avançadas. Com um processador de 32 bits, o P501 proporciona recursos únicos, incluindo sinal de comando configurável, controle da carga com realimentação por corrente, potência ou tensão, auto teste para prevenção de falhas, sinalização e registro de falhas.

Oferecendo três modos de acionamento, partida e descida suave, o P501 apresenta armazenamento de dados em pen drive, entrada digital, tecla de função e saída à relé configuráveis, limite do comando para economia de energia, entrada de bloqueio externo e parametrização via pen drive. Além disso, o controlador suporta comunicação avançada, como RS485/Modbus RTU e Ethernet/Modbus TCP, permitindo monitoramento e operação remota através de sua página WEB ou outros sistemas via Modbus TCP.

A versatilidade é aprimorada com a opção de saída 0 a 10VCC para galvanômetro e controlador de processos, oferecendo uma solução integrada para medição de sensores de temperatura e sinais de instrumentação.

A configuração intuitiva é realizada por meio da IHM local, com a praticidade adicional da opção de IHM remota. Montado com uma estrutura moderna e compacta, o P501 inclui sistema de refrigeração integrado (dissipadores + ventiladores) e barramentos de potência protegidos, garantindo segurança durante a instalação, em conformidade com a norma NR10.

Como líder pioneira neste tipo de equipamento, a Contemp está comprometida com o aperfeiçoamento contínuo para atender às demandas do mercado. Como benefício adicional, o software para PC Contemp Connect é disponibilizado gratuitamente, oferecendo funcionalidades abrangentes de monitoramento, configuração, gerenciamento de programas de rampas e patamares, e armazenamento de dados. Escolha o Controlador de Potência P501 e experimente um novo patamar de excelência no controle de temperatura e processos industriais.
