Descrição

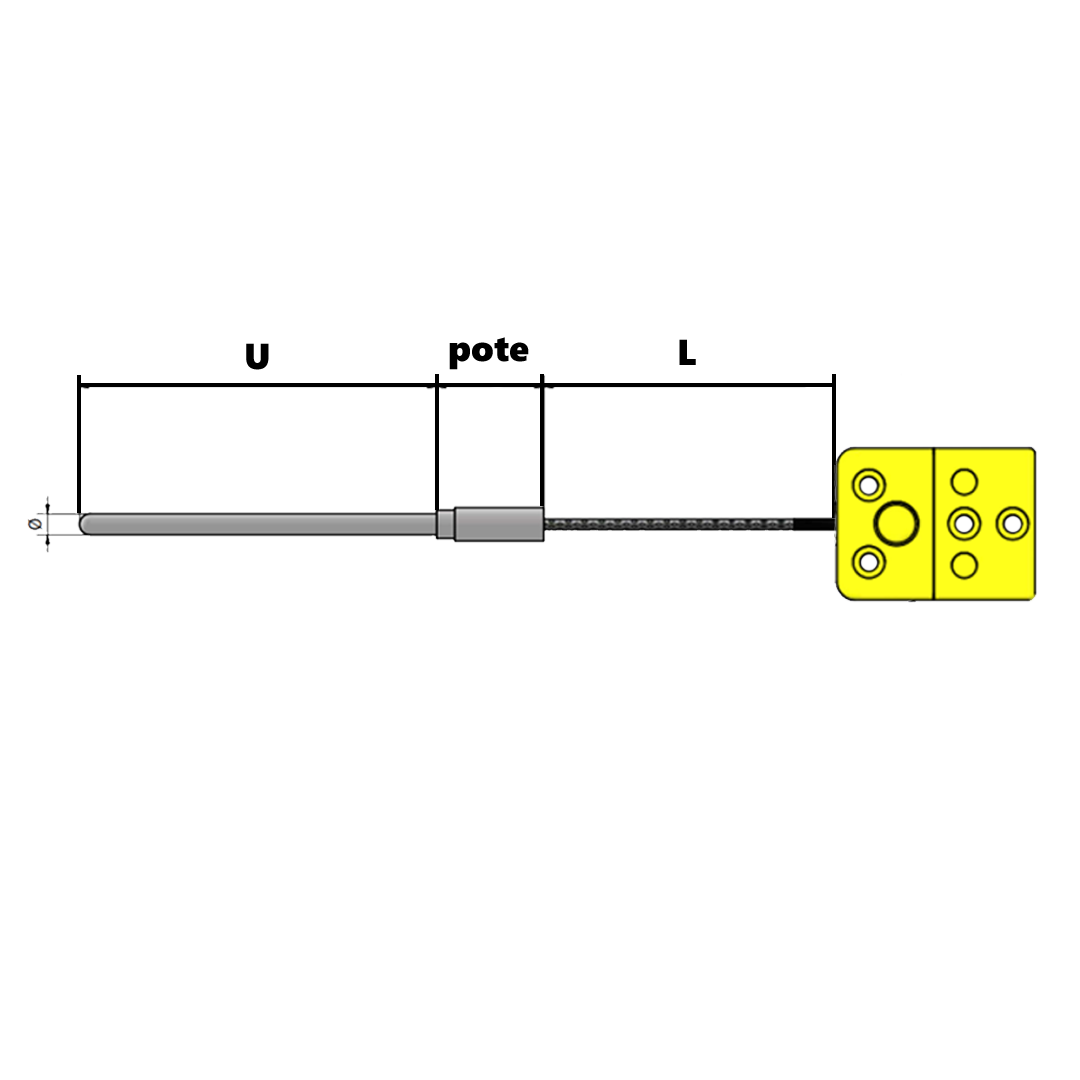

TRFM – Tremoresistência com haste em Inox 316L diâmetros 3, 3,17, 4, 4,76, 6, 8mm, pote selado (180°C), cabo flexível e conector 3 fios. Sensor PT100, classe A, B ou 1/10 Din,  0,003850, -70 até 420°C. Opcional: serviço de calibração RBC

Tabela de Dados

Dados Complementares

A termorresistência TRFM com conector, ligação 3 fios, haste em aço inox 316L selada e cabo flexível é utilizada para medição de temperatura em aplicações industriais que exigem instalação direta em equipamentos ou pontos de processo. Esse tipo de sensor é empregado em sistemas de automação, instrumentação e controle térmico, permitindo que a temperatura seja monitorada por controladores, indicadores ou sistemas supervisórios.

Em ambientes industriais, sensores de temperatura frequentemente são instalados em locais sujeitos a vibração, umidade ou variações térmicas. A utilização de uma haste em inox 316L com vedação e cabo flexível permite que o sensor seja instalado em diferentes pontos do processo, enquanto a ligação elétrica em três fios pode auxiliar na compensação da resistência do cabo em medições com termorresistência, dependendo da configuração do instrumento utilizado.

Onde usar

A termorresistência TRFM pode ser aplicada em diferentes tipos de equipamentos e processos industriais que utilizam medição de temperatura com sensores do tipo RTD. Entre as aplicações mais comuns estão:

• Máquinas industriais e equipamentos OEM com controle de temperatura
• Tanques de processo ou reservatórios com monitoramento térmico
• Linhas de produção com controle de temperatura em etapas produtivas
• Sistemas de aquecimento ou resfriamento em processos industriais
• Equipamentos de laboratório e bancadas de teste utilizadas em engenharia
• Processos químicos e industriais que exigem monitoramento de temperatura
• Sistemas de utilidades industriais com controle térmico de fluidos
• Equipamentos da indústria alimentícia que utilizam monitoramento de temperatura de processo

Benefícios na prática

• Permite medição de temperatura em pontos de processo com instalação direta do sensor
• Ligação elétrica em três fios que pode auxiliar na compensação da resistência dos cabos em medições com RTD
• Haste em aço inox 316L adequada para aplicações industriais que exigem resistência mecânica e proteção contra corrosão
• Conjunto selado que contribui para proteção do sensor em ambientes industriais
• Cabo flexível que facilita instalação em equipamentos ou painéis próximos ao processo
• Integração com controladores de temperatura, indicadores e sistemas de automação industrial
• Aplicação em diferentes tipos de máquinas e processos que exigem monitoramento térmico

Como especificar corretamente

Para selecionar uma termorresistência adequada para a aplicação industrial, alguns fatores técnicos devem ser considerados durante o processo de especificação:

• Tipo de sensor utilizado no sistema de medição (termorresistência ou RTD)
• Configuração de ligação elétrica do sensor (por exemplo, ligação em 3 fios)
• Material da haste de proteção, como aço inoxidável compatível com o ambiente do processo
• Comprimento e diâmetro da haste conforme o ponto de instalação
• Tipo de conexão elétrica ou conector utilizado no sistema
• Comprimento do cabo flexível necessário para a instalação
• Condições ambientais do local, como presença de umidade, vibração ou agentes corrosivos
• Compatibilidade com o controlador de temperatura ou sistema de instrumentação utilizado

Boas práticas de instalação

• Instalar o sensor em posição que permita boa transferência térmica entre o processo e a haste de medição
• Evitar dobras excessivas ou tensão mecânica sobre o cabo flexível
• Garantir que a haste esteja corretamente posicionada no ponto de medição
• Proteger o cabo e o conector contra danos mecânicos em ambientes industriais
• Seguir as recomendações do sistema de instrumentação para ligação correta do sensor em três fios
• Registrar parâmetros e pontos de instalação para facilitar manutenção futura

Em sistemas de instrumentação industrial, sensores de temperatura como termorresistências são utilizados para monitorar e controlar variáveis térmicas em diferentes processos. A correta seleção do tipo de sensor, do material da haste e das condições de instalação contribui para o funcionamento adequado do sistema de medição de temperatura e para a confiabilidade das informações utilizadas no controle de processo.
