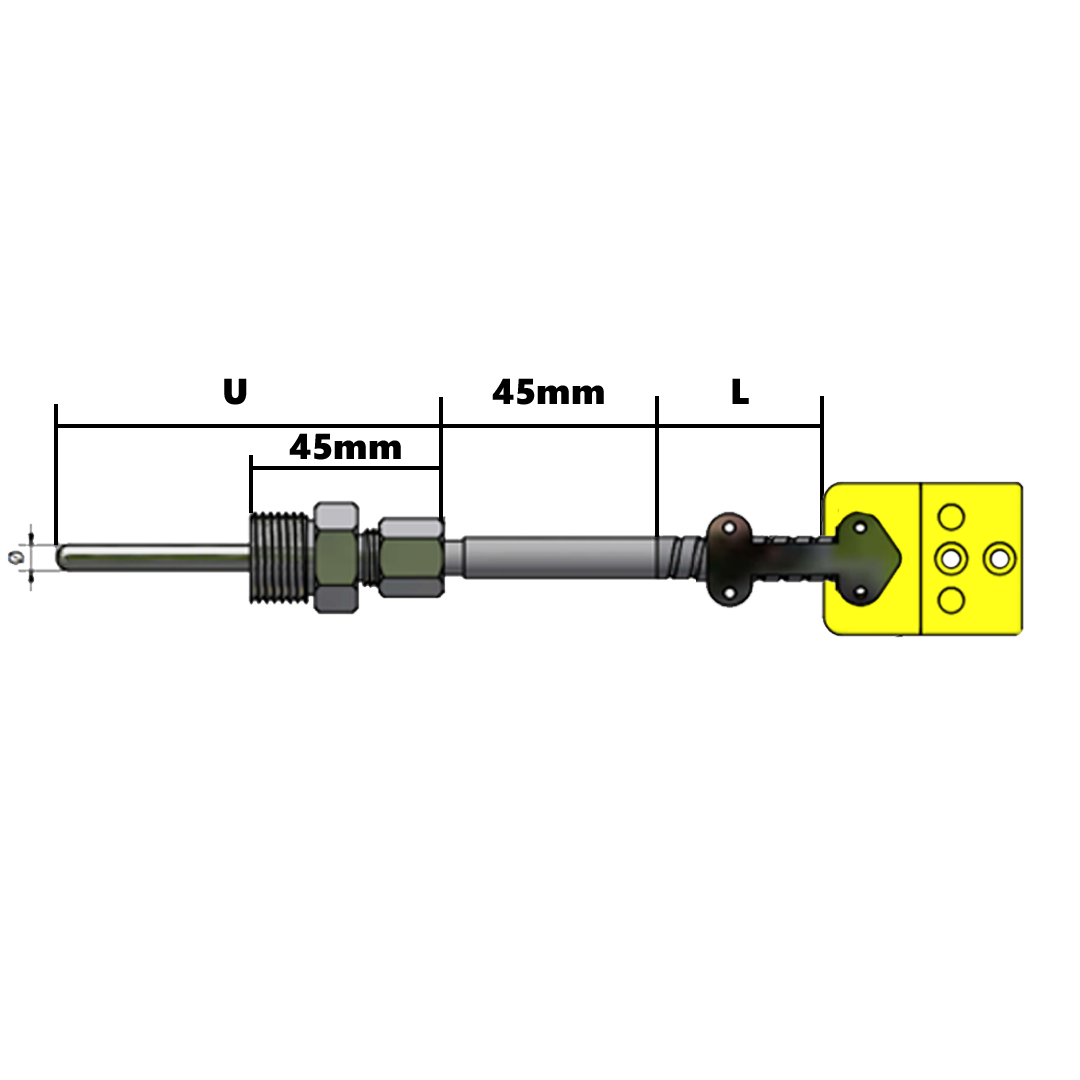

Aplicação da termorresistência TMTM com conector 3 fios
A termorresistência TMTM foi desenvolvida para medições confiáveis de temperatura em processos industriais que exigem robustez mecânica, boa precisão e facilidade de instalação. Com sensor PT100 e ligação em 3 fios, o modelo é utilizado em sistemas de automação, controle térmico e monitoramento de processo onde a compensação de resistência do cabo melhora a qualidade da leitura.
A construção com haste em aço inox 316L, pote selado e proteção por sapa flexível em inox permite o uso em ambientes industriais com vibração, movimento de cabos ou necessidade de proteção mecânica do sensor. O bucim de fixação e ajuste ao processo facilita a instalação e o posicionamento da haste na profundidade adequada de medição.
Onde usar (aplicações típicas)
A termorresistência TMTM pode ser aplicada em diferentes sistemas de controle e monitoramento de temperatura industrial, especialmente onde é necessário um sensor robusto e com conexão rápida.
- Monitoramento de temperatura em fornos industriais e estufas de processo
- Controle térmico em máquinas OEM e equipamentos de fabricação
- Medição de temperatura em linhas de aquecimento de fluidos ou tubulações
- Sistemas de processo químico e petroquímico com sensores de imersão
- Equipamentos de processamento de alimentos e bebidas
- Monitoramento térmico em tanques aquecidos ou reatores
- Controle de temperatura em sistemas HVAC industriais
- Equipamentos de plásticos, extrusão e moldagem
- Máquinas de embalagem e processos térmicos em linhas de produção
Dependendo da configuração de comprimento, diâmetro da haste e forma de fixação ao processo, o sensor pode ser adaptado a diferentes geometrias de instalação e condições operacionais.
Benefícios na prática
- Medição estável com sensor PT100, amplamente utilizado em instrumentação industrial
- Ligação em 3 fios, que ajuda a reduzir erros de medição causados pela resistência do cabo
- Haste em inox 316L, adequada para diversos ambientes industriais e contato com processos
- Sapa flexível em inox, que protege o cabo contra esforço mecânico e vibração
- Pote selado, contribuindo para proteção do conjunto em ambientes industriais
- Bucim de fixação e ajuste, que facilita o posicionamento correto da haste no ponto de medição
- Diversas opções de diâmetro de haste, permitindo adaptação a diferentes aplicações
- Possibilidade de calibração RBC, dependendo da necessidade de rastreabilidade metrológica
Como especificar corretamente
Para selecionar a configuração adequada da termorresistência TMTM para uma aplicação, normalmente é necessário definir alguns parâmetros técnicos do sensor.
- Tipo de sensor: PT100
- Classe de precisão: Classe A, B ou 1/10 DIN, conforme necessidade de exatidão
- Ligação elétrica: conector com ligação em 3 fios
- Faixa de temperatura de operação: conforme o processo
- Diâmetro da haste: opções disponíveis conforme aplicação mecânica
- Comprimento da haste (U): profundidade de imersão no processo
- Comprimento total (L): dependendo da configuração do conjunto
- Material da haste: aço inox 316L
- Sistema de fixação: bucim de fixação e ajuste ao processo
- Cabo ou interface elétrica: conforme o equipamento de leitura
- Necessidade de calibração RBC, quando o processo exige rastreabilidade
Boas práticas de instalação e uso
- Posicionar a haste na região representativa da temperatura do processo
- Garantir profundidade de imersão adequada para evitar influência da temperatura ambiente
- Fixar corretamente o sensor utilizando o bucim de ajuste ao processo
- Evitar tensão mecânica excessiva sobre o cabo ou sobre a sapa flexível
- Verificar compatibilidade elétrica do conector de 3 fios com o instrumento de leitura
- Em aplicações críticas, considerar verificação periódica ou calibração do sensor
