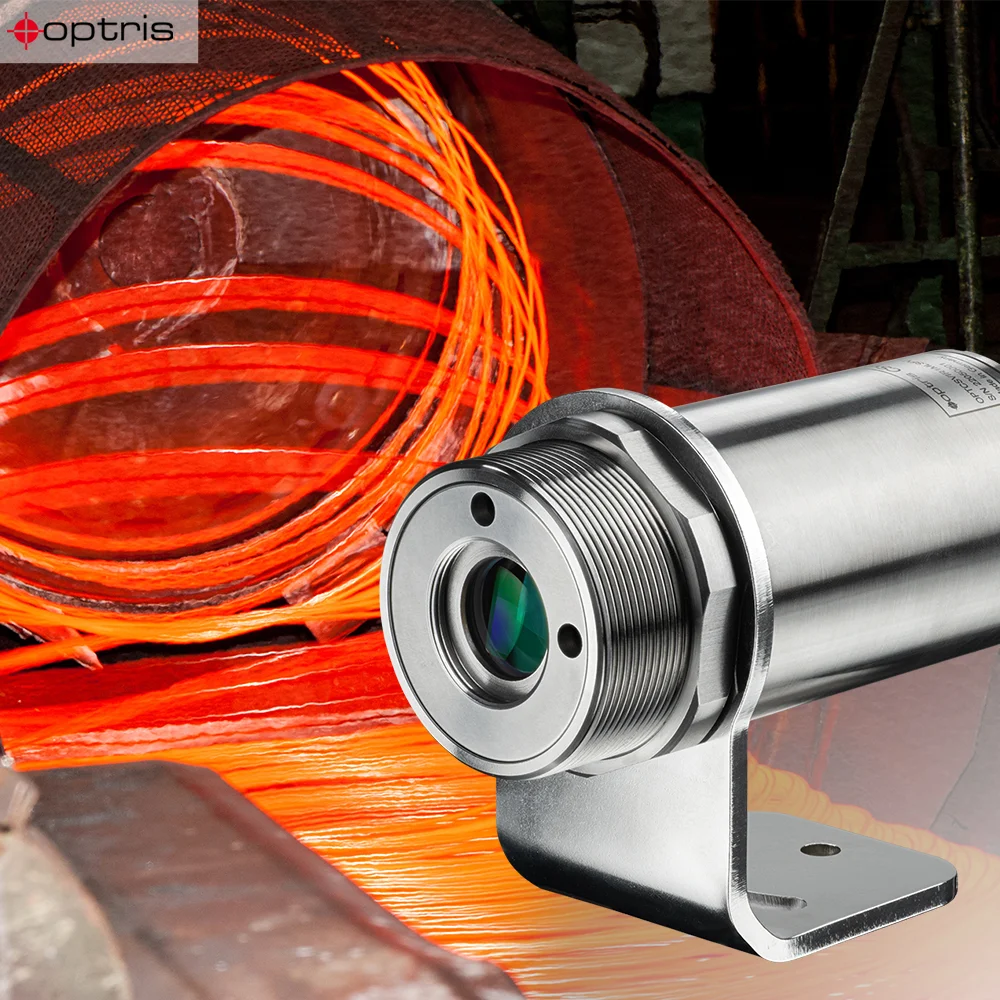

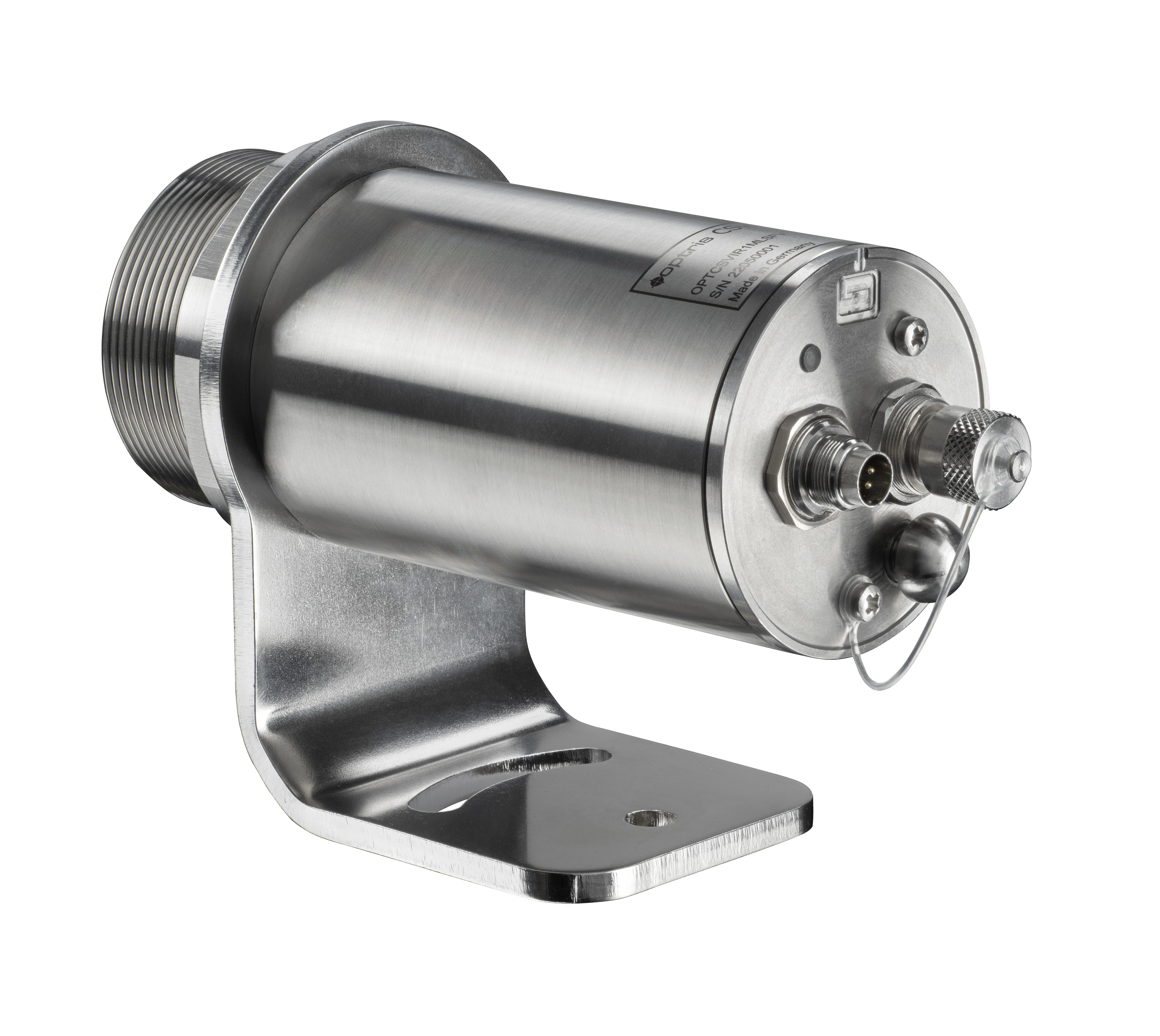

CSVISION R1M - Pirômetro para superfície metálica, 600 a 3000°C, 2 cores com vídeo

O pirômetro de duas cores Optris CSvision R1M se destaca por sua capacidade de fornecer resultados consistentes e repetíveis. Ao contrário dos pirômetros de uma única cor, que dependem apenas de medições de intensidade, o CSvision R1M utiliza uma abordagem baseada em razão, medindo a radiação infravermelha em dois comprimentos de onda próximos. Este método fornece precisão incomparável, particularmente à medida que as temperaturas aumentam e a radiação emitida por um objeto aumenta em toda a faixa de comprimento de onda.

Uma vantagem fundamental do CSvision R1M é sua confiabilidade em condições adversas. Ao contrário de dispositivos de cor única, este pirômetro pode fornecer resultados precisos mesmo quando a emissividade é desconhecida ou muda com a temperatura. Isso é especialmente benéfico quando o ponto de medição está parcialmente no objeto ou quando o objeto é menor do que o tamanho do ponto do pirômetro.

O princípio de medição de duas cores do CSvision R1M garante medições precisas e repetíveis sob condições variadas, oferecendo resistência a poeira, fumaça, vapor e janelas de observação sujas. O sensor infravermelho permanece confiável mesmo com até 90 por cento de atenuação causada por mudanças nas transmissões no caminho óptico. Além disso, essa abordagem permite medições precisas de temperatura quando o objeto não está totalmente colocado no ponto do pirômetro ou está em movimento rápido.

O inovador laser de mira de vídeo e retículo da série CS Vision facilita o alinhamento do sensor. O CSvision R1M também apresenta capacidade de foco motorizado, permitindo foco ajustável de 350 mm ao infinito na versão de foco padrão e de 200 mm a 400 mm na versão de foco próximo. Essa flexibilidade torna o pirômetro adequado para várias aplicações, permitindo que os usuários foquem em alvos a várias distâncias.

O CSvision R1M oferece uma ampla faixa de medição de temperatura de 550 °C a 3000 °C, com resolução óptica superior de até 150:1. O foco motorizado interno dos termômetros infravermelhos permite medições sem contato de distâncias variáveis. Além disso, a precisão do sistema do dispositivo, medida a uma temperatura ambiente de 23 ± 5 °C, é altamente precisa, com um desvio de apenas ±(0,5% da leitura + 2 °C), garantindo medições de temperatura confiáveis ​​mesmo em ambientes industriais exigentes.

Com flexibilidade em faixas de temperatura e várias saídas analógicas e digitais, incluindo 2x 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, RS485, Modbus TCP, ProfiNet e Ethernet IP, o CSvision R1M é adaptável a diversas configurações industriais. O design robusto dos pirômetros infravermelhos e a fabricação alemã garantem durabilidade e precisão, tornando-o uma ferramenta ideal para controle crítico de temperatura em indústrias como fabricação de metais e semicondutores. O Optris CSvision R1M define um alto padrão de excelência em tecnologia de detecção de temperatura sem contato.

Como foco o CSvision?
Para definir o foco para a distância de medição desejada, você deve conectar o sensor a um PC, um telefone celular ou um tablet usando o cabo USB. Inicie o software CompactPlus Connect ou o aplicativo móvel IR. Você verá o vídeo ao lado do diagrama de temperatura-tempo. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo. O tamanho deste círculo é equivalente ao tamanho do ponto IR. Altere o foco clicando e soltando a barra de Foco.


Como mirar com um CSvision?
O CSvision tem uma câmera de vídeo integrada que usa o mesmo canal óptico que o detector de infravermelho. Além disso, o sensor tem uma mira laser cruzada que marca o centro do ponto de medição a qualquer distância. A combinação de vídeo e mira laser permite um alinhamento perfeito do sensor ao objeto. A mira laser integrada suporta o alinhamento e o foco da óptica. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo.


O que é a tecnologia BRF?
A tecnologia BRF significa tecnologia de ajuste de brilho. Essa tecnologia ajuda a evitar imagens superexpostas para a câmera de vídeo. Com o filtro de redução de brilho, o pirômetro alterna o filtro de redução de brilho em duas etapas.


O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.


O laser desligou?
Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.


Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.


Posso usar o CSvision como um sensor de 2 fios?
Não conecte uma tensão de alimentação às saídas analógicas, pois isso destruirá a saída. O CSvision não é um sensor de 2 fios. Revise a série CSmicro, pois este é um sensor de dois fios.
