CSMICRO LT - Pirômetro de uso geral, -50 a 1030°C, 8 a 14um, sem display

O pirômetro CSmicro LT, uma solução econômica, porém avançada, feita sob medida para medições precisas de temperatura infravermelha em ambientes industriais. Equipado com um detector de termopilha, este sensor infravermelho inovador garante leituras de temperatura sem contato altamente precisas em um amplo espectro que varia de 8 a 14 µm. A capacidade excepcional do pirômetro de medir alvos de alta emissividade, mesmo em baixas temperaturas, torna este sensor infravermelho um recurso inestimável em várias aplicações industriais.

O CSmicro LT, conhecido por sua versatilidade e adaptabilidade, encontra aplicações em uma ampla gama de indústrias. Isso inclui termoformagem, processamento de plástico, indústria alimentícia, indústria pesada, controle de qualidade, manufatura e monitoramento de condições de máquinas. Servindo como uma ferramenta valiosa para manutenção preventiva e como uma entrada para sistemas de loop de controle, pirômetros como este demonstram sua ampla gama de usos em medições de temperatura infravermelha.

Oferecida em várias versões, a série CSmicro LT apresenta variações em óptica, proporções de distância para tamanho de ponto, temperatura máxima da cabeça e tipos de saída. Isso inclui saídas analógicas, como saída de tensão de 4-20 mA, 0-5 V ou 0-10 V. Além disso, este pirômetro suporta alarmes digitais e comunicação serial via RS232, garantindo integração sem esforço em sistemas de controle. Para maior versatilidade, a série CSmicro LT com saída mA também acomoda operação de saída de dois fios, onde a corrente elétrica na linha de loop de aterramento se ajusta com base na temperatura medida. Várias opções de lentes com óptica de foco próximo ou foco padrão aumentam ainda mais sua adaptabilidade.

Apresentando uma impressionante relação distância-tamanho-ponto de até 15:1, o CSmicro LT garante medições precisas de temperatura mesmo à distância. Com uma faixa de temperatura que abrange de -50 °C a 1030 °C, juntamente com seu tamanho compacto e resistência à temperatura da cabeça de detecção de até 120 °C, este sensor infravermelho prova ser ideal para integração perfeita em máquinas, particularmente em ambientes de fabricação. Notavelmente, os sensores CSmicro LT apresentam um tempo de resposta rápido de apenas 14 ms.

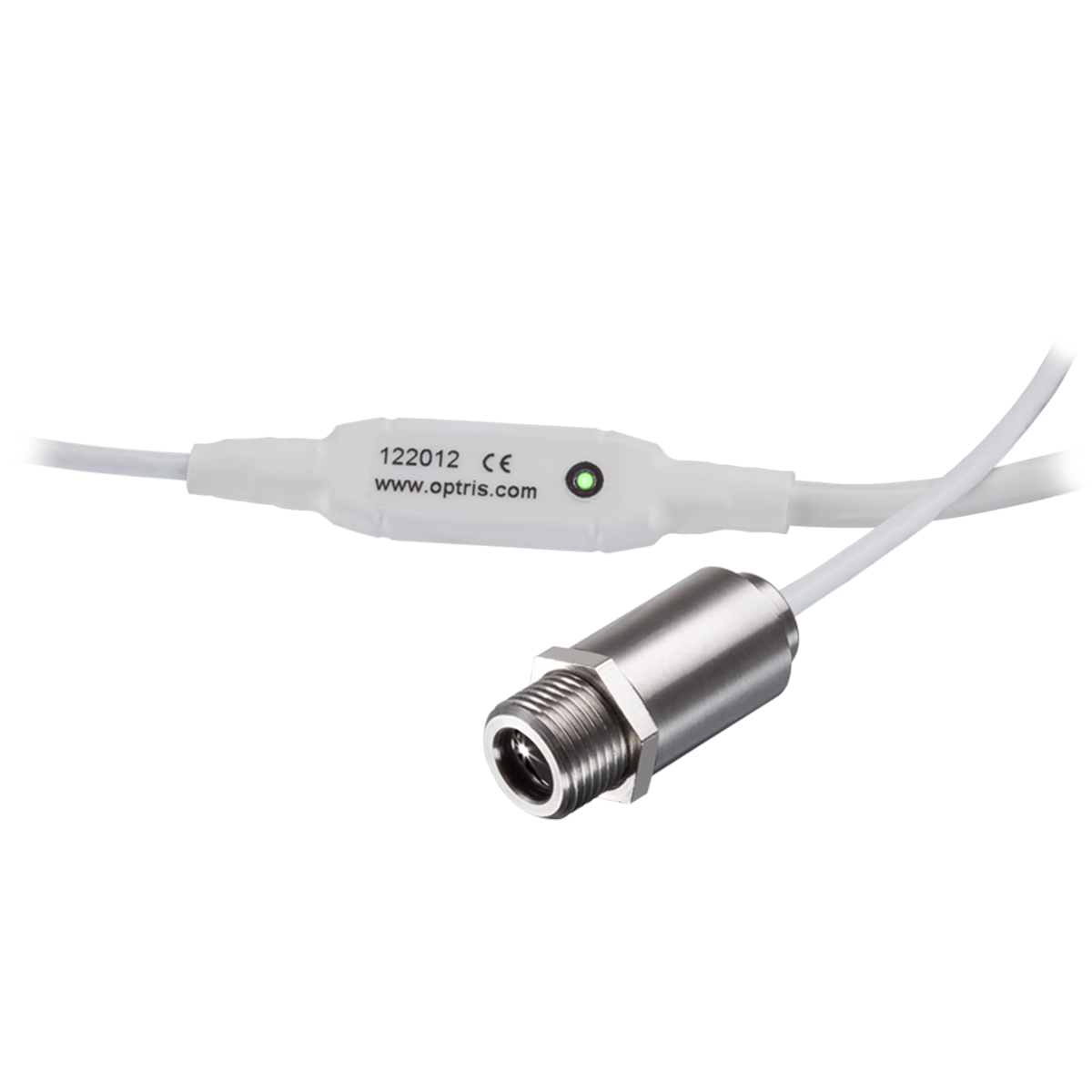

Feito para suportar condições desafiadoras, o CSmicro LT é projetado para fornecer medições precisas de temperatura, mesmo nos ambientes mais severos. Seu design exclusivo resistente a choques térmicos distingue este pirômetro de outros sensores, garantindo desempenho consistente apesar das mudanças de temperatura ambiente. O robusto cabeçote de medição de aço inoxidável, com rosca M12x1, facilita a integração sem esforço em espaços quentes confinados, elevando sua adequação para uma infinidade de aplicações.

O display LED inteligente do CSmicro LT atende a uma infinidade de funções, desde sinalização de alarme e suporte de alvo até autodiagnóstico e display de código de temperatura. Com componentes eletrônicos colocados dentro do cabo, o cabeçote de medição ostenta alta resistência à temperatura, garantindo desempenho confiável mesmo em condições exigentes.

A configuração, as definições de ajuste fino e a configuração do sensor são suportadas pelo kit USB opcional e pelo software Compact Connect, disponível para download gratuito. Além disso, o kit USB e o software oferecem registro conveniente de medições de temperatura ao longo do tempo. Para comissionamento rápido, as medições de temperatura e as alterações ao longo do tempo também podem ser exibidas no aplicativo móvel Optris IR, disponível gratuitamente no Google Play.

Aprimorado por acessórios Optris, como purga de ar, flanges de montagem e óptica de foco próximo, o pirômetro CSmicro LT permite medições precisas de temperatura de alvos de tamanho pequeno a curtas distâncias.

Esses pirômetros são projetados e fabricados na Alemanha, cuidadosamente calibrados de acordo com os padrões governamentais, como PTB ou NIST. Para clientes OEM de grande quantidade, opções de personalização, como diferentes tamanhos de cabo, estão disponíveis. Como em todos os produtos Optris, engenheiros de aplicação estão à disposição para discutir aplicações industriais e fornecer suporte pós-venda.

Como posso alterar a escala, a emissividade ou outras configurações?

O kit Optris CS (ACCSMIAC) e o software CompactConnect devem ser usados ​​para alterar as configurações dos pirômetros.

Posso configurar o pirômetro CSmicro LT para comunicação digital?

O kit de programação USB opcional é necessário para comunicação digital. Usando o bloco de terminais, conecte cada fio do cabo adaptador USB com o fio da mesma cor do cabo do sensor. O sensor oferece comunicação digital bidirecional e unidirecional. A comunicação bidirecional permite o envio e recebimento de dados entre o sensor e um computador. A comunicação unidirecional suporta um modo de rajada rápida de dados no qual o sensor envia apenas dados.

O CSmicro LT suporta comunicação RS232?

Sim, para uma conexão RS232 bidirecional do sensor, é necessária uma placa de interface adicional (recomendado MAX3381E). MAX3381E

O CSmicro LT suporta uma saída de coletor aberto?

Sim, uma saída de coletor aberto adicional é suportada. A saída de coletor aberto é uma saída de alarme adicional no CSmicro LT. Além disso, a saída analógica simultânea é uma saída de coletor aberto e pode disparar um relé externo, por exemplo. No caso de fios longos, pode haver uma queda de tensão no fio terra, e a saída mV é distorcida. O fio marrom pode ser usado como uma fonte de alimentação de aterramento, e o fio do termopar pode ser usado como um aterramento.

Posso conectar o CSmicro LT a um smartphone para ajustar as configurações?

O sensor CSmicro LT pode se conectar diretamente a um smartphone ou tablet Android. O aplicativo móvel IR monitora e analisa medições de temperatura infravermelha em um smartphone ou tablet Android conectado. O telefone alimenta o pirômetro CSmicro LT.

Quando posso usar o CSmicro LT depois de ligá-lo?

O CSmicro LT tem um tempo de aquecimento. Em uma tensão de alimentação (Vcc) ≥ 12 V, o sensor leva cerca de 5 minutos para funcionar em um modo estável. Portanto, o LED mostrará um estado de alarme por até 5 minutos após ligar a unidade.

A que distância posso posicionar o CSmicro LT do alvo?

O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.

Quais alterações devem ser selecionadas se uma lente externa de foco próximo for usada?

A lente CF opcional permite a medição de objetos pequenos. Se a lente CF for usada, a transmissão tem que ser definida para 0,78. O kit USB opcional (incluindo software) deve alterar esse valor. A transmissão atribuída (valor médio) é um valor característico que pode ter uma certa dispersão. Se necessário, a transmissão tem que ser determinada experimentalmente.

Qual é a função do LED verde na extremidade do sensor?

O LED verde pode ser programado para as seguintes funções: alarme, suporte de mira, autodiagnóstico e indicação de código de temperatura. O cabo adaptador USB e o software são necessários para a configuração. A configuração padrão de fábrica para o LED é autodiagnóstico.

Qual LED no final do sensor está sempre aceso?

No modo de autodiagnóstico, se o LED estiver sempre aceso ou sempre aceso com breves interrupções, o sensor indica que não está estável devido a mudanças na temperatura ambiente ou está em modo de erro.

Que tipo de fonte de alimentação é necessária?

Use uma fonte de alimentação separada e estabilizada com uma tensão de saída de 5-30 V DC. A ondulação residual da fonte de alimentação deve ser de no máximo 200 mV. Use cabos blindados somente para todas as linhas de energia e dados.

Preciso aterrar a blindagem do CSmicro?

O shield (preto) no CSmicro não está conectado ao GND (marrom). É necessário conectar o shield ao aterramento ou GND (o que funcionar melhor). Revise o manual para revisar os desenhos.

Qual é/deve ser a impedância de saída para o CSmicro com saída mA e mV?

A impedância de saída do CSmicro com uma saída mV deve ser ≥ 10 kΩ. A impedância máxima do loop para o CSmicro com uma saída mA é 1000 Ω.
