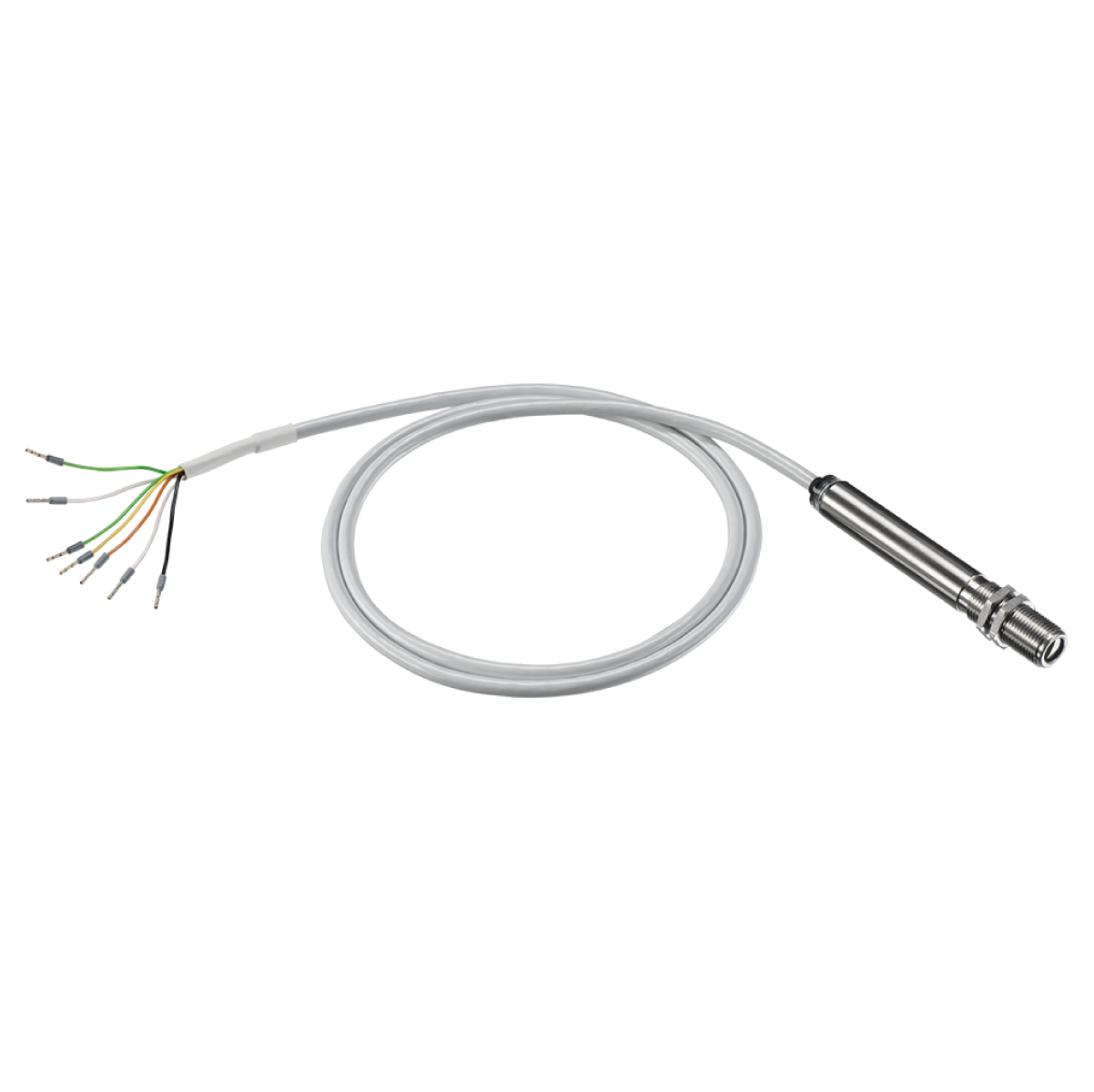

Como você configura a saída do termopar do CS LT?
A configuração da saída do termopar do CS LT é simples. Comece conectando o CS LT ao kit optris CS (ACCSMIAC) e instalando o software CompactConnect. Para fazer isso, conecte cada fio do cabo adaptador USB com o fio da mesma cor do cabo do sensor usando o bloco de terminais. Depois que o adaptador USB estiver conectado, a saída do termopar deve ser habilitada no software CompactConnect. Após salvar a configuração, o CS LT pode ser desconectado do adaptador USB e alimentado com uma fonte de alimentação externa (5-30 V). A saída do termopar tipo K são os fios verde e branco marcados com uma etiqueta adicional.
Qual é a saída do termopar?
A saída do termopar fornece uma tensão de acordo com a curva característica do termopar tipo K.
Como você estende o comprimento do cabo da saída do termopar?
Um cabo de extensão de termopar adequado (NiCr-Ni) deve estender as saídas do termopar.
Como posso alterar a escala, a emissividade ou outras configurações?
O kit Optris CS (ACCSMIAC) e o software CompactConnect devem ser usados para alterar as configurações dos pirômetros.
Posso configurar o pirômetro CS LT para comunicação digital?
O kit de programação USB opcional é necessário para comunicação digital. Usando o bloco de terminais, conecte cada fio do cabo adaptador USB com o fio da mesma cor do cabo do sensor. O sensor oferece comunicação digital bidirecional e unidirecional. A comunicação bidirecional permite o envio e recebimento de dados entre o sensor e um computador. A comunicação unidirecional suporta um modo de rajada rápida de dados no qual o sensor envia apenas dados.
O CS LT suporta comunicação RS232?
Sim, para uma conexão RS232 bidirecional do sensor, é necessária uma placa de interface adicional (recomendado MAX3381E). MAX3381E
O CS LT suporta uma saída de coletor aberto?
Sim, uma saída de coletor aberto adicional é suportada. A saída de coletor aberto é uma saída de alarme adicional no CS LT. Além disso, a saída analógica simultânea é uma saída de coletor aberto e pode disparar um relé externo, por exemplo. No caso de fios longos, pode haver uma queda de tensão no fio terra, e a saída mV é distorcida. O fio marrom pode ser usado como uma fonte de alimentação de aterramento, e o fio do termopar pode ser usado como um aterramento.
Posso conectar o CS LT a um smartphone para ajustar as configurações?
O sensor CS LT pode se conectar diretamente a um smartphone ou tablet Android. O aplicativo móvel IR monitora e analisa medições de temperatura infravermelha em um smartphone ou tablet Android conectado. O telefone alimenta o pirômetro CS LT.
Quando posso usar o CS LT depois de ligá-lo?
O CS LT tem um tempo de aquecimento. Em uma tensão de alimentação (Vcc) ≥ 12 V, o sensor leva cerca de 5 minutos para funcionar em um modo estável. Portanto, o LED mostrará um estado de alarme por até 5 minutos após ligar a unidade.
A que distância posso posicionar o CS LT do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Quais alterações devem ser selecionadas se uma lente de foco próximo for usada?
A lente CF opcional permite a medição de objetos pequenos. Se a lente CF for usada, a transmissão tem que ser definida para 0,78. O kit USB opcional (incluindo software) deve alterar esse valor. A transmissão atribuída (valor médio) é um valor característico que pode ter uma certa dispersão. Se necessário, a transmissão tem que ser determinada experimentalmente.
Qual é a função do LED verde na extremidade do sensor?
O LED verde pode ser programado para as seguintes funções: alarme, suporte de mira, autodiagnóstico e indicação de código de temperatura. O cabo adaptador USB e o software são necessários para a configuração. A configuração padrão de fábrica para o LED é autodiagnóstico.
Qual LED no final do sensor está sempre aceso?
No modo de autodiagnóstico, se o LED estiver sempre aceso ou sempre aceso com breves interrupções, o sensor indica que ainda não está estável devido a mudanças na temperatura ambiente ou está em modo de erro.
