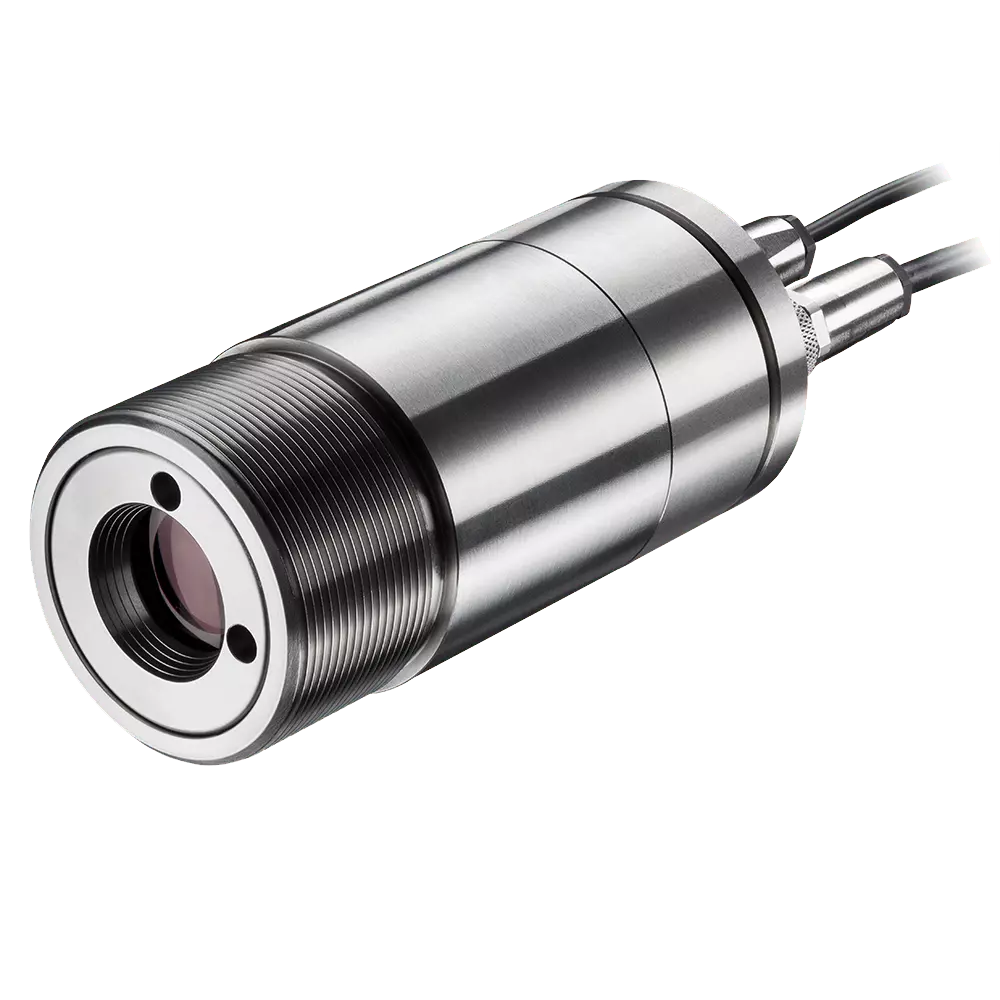

CSVIDEO 3M - Pirômetro para superfície metálica, 50 a 600°C, 2.3um, com vídeo sem display

A série CSvideo 3M da Optris integra monitoramento de temperatura sem contato em ambientes industriais com vigilância por vídeo, ideal para cenários onde o contato direto é impraticável. Apresentando mira de vídeo integrada, esses pirômetros facilitam a mira precisa, especialmente em ambientes desafiadores ou em temperaturas extremas. O uso paralelo de mira de vídeo e retículo de laser vermelho simplifica o alinhamento do sensor, agilizando os processos de configuração para medições eficientes e precisas.

Projetado para instalações fixas, o CSvideo 3M garante medição de temperatura consistente e precisa de superfícies metálicas, óxidos de metal e cerâmicas. O curto comprimento de onda de medição dos sensores infravermelhos permite precisão em vários materiais. Equipado com um laser cruzado, o sensor infravermelho oferece marcação precisa do ponto de medição, aumentando a precisão da medição. Com faixas de temperatura de 50 °C a 350 °C (3ML) e 100 °C a 600 °C (3MH) e tempos de resposta tão baixos quanto 20 ms, este pirômetro se adapta a diversas aplicações industriais.

A resolução óptica do pirômetro varia dependendo do modelo. Na versão 3ML, a resolução óptica, medida a 90% de energia, é 60:1. O modelo 3MH oferece uma resolução óptica maior de 100:1, fornecendo uma resolução ainda mais fina.

A série CSvideo se destaca com sua resolução óptica excepcional e óptica focalizável manual, garantindo dados de temperatura de alta resolução. A vario-óptica permite foco suave na distância desejada, proporcionando flexibilidade na aplicação. Disponíveis em duas versões, foco padrão (SF) e foco próximo (CF), esses sensores oferecem soluções versáteis para diferentes necessidades de medição.

Apresentando uma precisão do sistema de ± (0,3% da leitura + 2 °C) e repetibilidade de ± (0,1% da leitura + 1 °C), o pirômetro CSvideo fornece medições de temperatura confiáveis.

O CSvideo é uma unidade de peça única com eletrônica integrada, garantindo facilidade de instalação e operação. A interface padrão de dois fios dos pirômetros infravermelhos permite transferência de dados confiável e integração perfeita em controladores lógicos programáveis ​​(PLCs) ou outros sistemas.

Concluindo, a série Optris CSvideo oferece termômetros infravermelhos de alto desempenho equipados com recursos avançados, como mira de vídeo, laser de retículo e foco manual variável. Sua aplicação em ambientes industriais garante eficiência, precisão e adaptabilidade em diversos processos, tornando-os ferramentas indispensáveis ​​para monitoramento de temperatura em ambientes exigentes.

Como posso alterar a escala, a emissividade ou outras configurações?

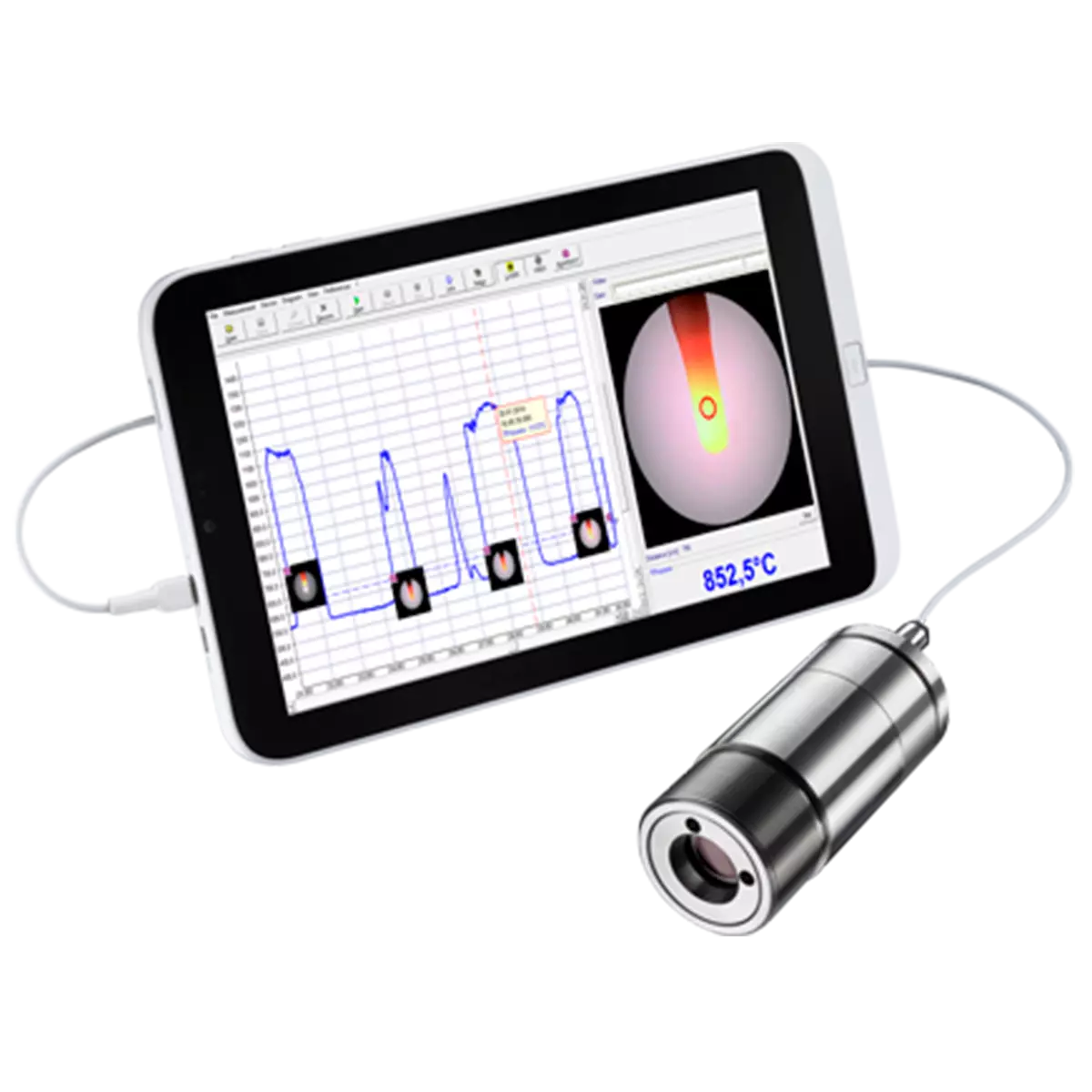

O kit Optris CS e o software CompactConnect devem ser usados ​​para alterar as configurações dos pirômetros.

O CSVideo suporta uma saída de coletor aberto?

Sim, uma saída de coletor aberto adicional é suportada. A saída de coletor aberto é uma saída de alarme adicional.

A que distância posso posicionar o CSVideo do alvo?

O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.

Como foco o CSVideo?

A óptica vario do CSvideo permite um foco suave da óptica na distância desejada. No plano traseiro do sensor, você encontrará um botão giratório para foco da óptica. Girando o botão giratório no sentido horário, você mudará o foco na direção distante. Girando no sentido anti-horário, você mudará o foco na direção próxima.

Como mirar com um CSVideo?

O CSVideo tem uma câmera de vídeo integrada que usa o mesmo canal óptico que o detector de infravermelho. Além disso, o sensor tem uma mira laser cruzada que marca o centro do ponto de medição a qualquer distância. A combinação de vídeo e mira laser permite um alinhamento perfeito do sensor ao objeto. A mira laser integrada suporta o alinhamento e o foco da óptica. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo.

O laser é perigoso?

O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.

O laser desligou?

Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.

Posso acionar o laser externamente?

Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
