O pirômetro Optris CT 1M mede com precisão temperaturas de 485 °C a 2200 °C em diferentes variantes. Sua faixa espectral especializada, tamanho compacto e tempo de resposta rápido atendem a aplicações de metal quente. Esses pirômetros são ideais para emprego em medições de alta temperatura de metais, óxidos de metal e cerâmicas. O curto comprimento de onda de medição do pirômetro infravermelho também diminui os desvios de medição durante emissividades baixas ou variáveis. A Optris recomenda especialmente pirômetros de comprimento de onda curto por sua resiliência contra esses fatores, garantindo desempenho consistente, especialmente no processamento de metal quente. A série de pirômetros oferece adaptabilidade com várias versões que oferecem diferentes faixas de temperatura e saídas analógicas ou digitais. Acessórios opcionais aumentam a funcionalidade, atendendo a diversas necessidades industriais.
- Faixa de temperatura: 485 °C a 2200 °C
- Faixa espectral: 1,0 µm
- Tempo de resposta: 1 ms
Qnt.
Medições precisas de temperatura são cruciais em ambientes de laboratório, especialmente ao empregar pirômetros. No entanto, configurações industriais apresentam desafios únicos que podem afetar a precisão da temperatura. A Optris recomenda o uso de pirômetros de comprimento de onda curto devido à sua insensibilidade à variação de emissividade e alta resolução óptica, garantindo desempenho consistente em condições do mundo real, particularmente em aplicações de processamento de metal quente. Os engenheiros devem considerar a seleção do comprimento de onda juntamente com a precisão da calibração, qualidade óptica e faixa de temperatura para mitigar desvios potenciais ao medir alvos metálicos, incluindo mudanças de emissividade, reflexões e desalinhamento.
O pirômetro Optris CT 1M é meticulosamente projetado para medir com precisão temperaturas que variam de 485 °C a 2200 °C. Este sensor infravermelho está disponível em diferentes variantes, cada uma com uma faixa de temperatura específica: 1ML (485 °C…1050 °C), 1MH (650 °C…1800 °C) e 1MH1 (800 °C…2200 °C).
Com sua faixa espectral especializada de cerca de 1,0 µm, o detector InGaAs garante medições precisas de temperatura em aplicações quentes. O cabeçote de medição infravermelho compacto do pirômetro permite fácil instalação em espaços apertados, facilitando a integração mecânica econômica. Este sensor térmico sem contato encontra uso frequente em aplicações de metal quente, como aço, tungstênio, ferro, níquel e semicondutores.
O CT 1M suporta uma proporção de distância para tamanho de ponto de até 75:1, garantindo medições precisas de temperatura mesmo à distância. O tamanho compacto dos termômetros IR e a resistência à temperatura de até 100 °C os tornam adequados para integração em máquinas pesadas. Processos rápidos podem ser monitorados efetivamente com um tempo de resposta rápido de apenas 1 ms.

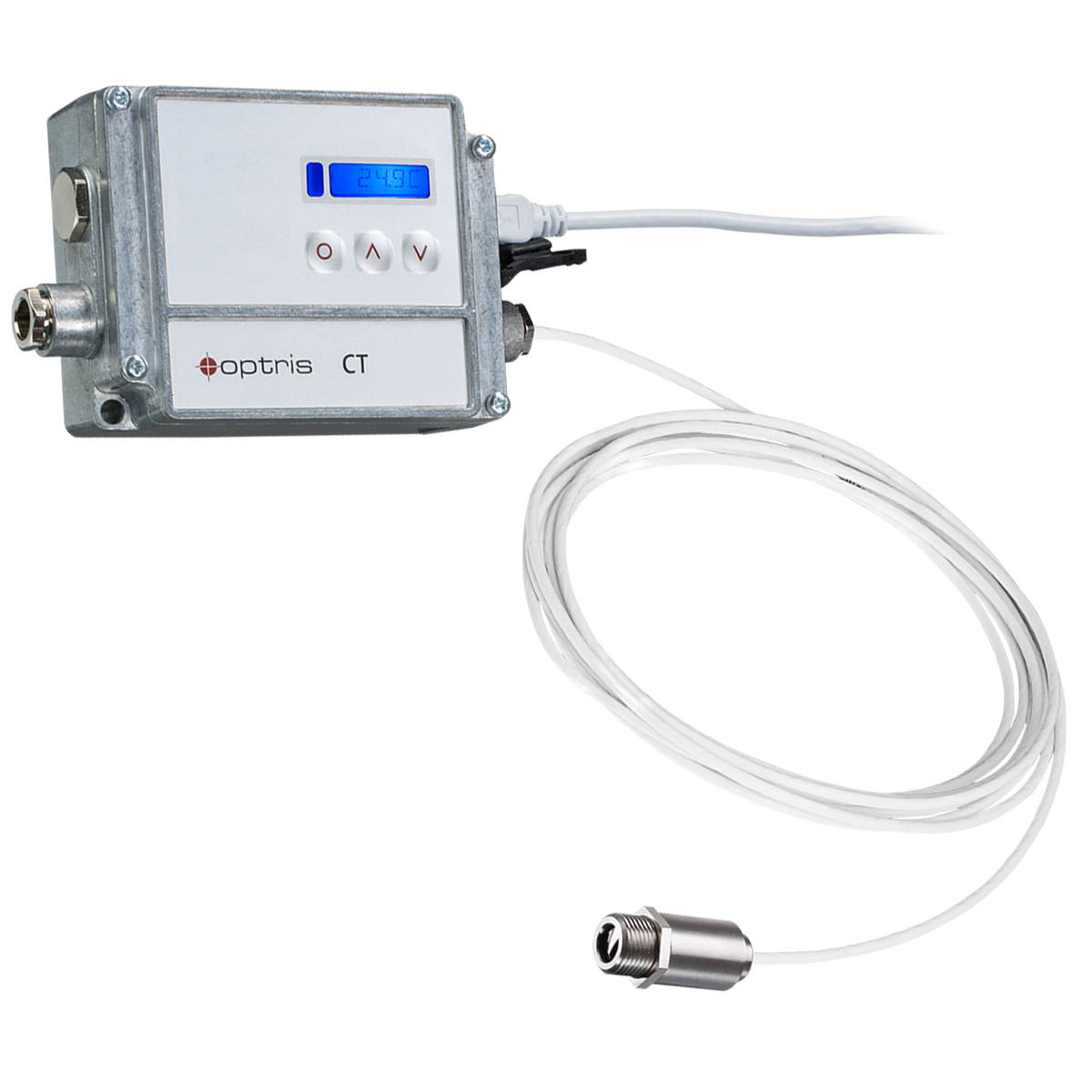

Um atributo significativo de tal termômetro infravermelho é sua medição precisa de temperatura sem contato, facilitada por eletrônicos separados. A interface inclui teclas de programação facilmente acessíveis e um LCD. O invólucro de aço inoxidável do pirômetro aumenta a durabilidade e é adequado para configurações industriais variadas.
O sensor infravermelho Optris CT série 1M enfatiza a adaptabilidade. A caixa eletrônica oferece uma gama de saídas analógicas e digitais, incluindo 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, termopar (tipo K ou J), interfaces USB, RS485, RS232, saídas de relé (2 x opticamente isoladas), Profibus DP, ProfiNet e Ethernet, Ethernet/IP. Essa adaptabilidade garante integração perfeita em máquinas, aumentando a utilidade em várias aplicações e fornecendo versatilidade aos usuários.
Melhore a funcionalidade do sensor infravermelho com uma variedade de acessórios opcionais projetados para atender a diversas necessidades industriais. O garfo de montagem garante uma instalação segura e estável, fornecendo uma base confiável para monitoramento contínuo de temperatura. Utilize o tubo de mira para direcionamento de precisão e precisão aprimorada em aplicações específicas. A lente de foco próximo expande as capacidades da série ao permitir medições detalhadas de temperatura em objetos pequenos ou distantes. O acessório de purga de ar protege o sensor de temperatura de contaminantes para manter o caminho óptico em ambientes hostis. Além disso, as camisas de resfriamento otimizam o desempenho em condições de temperatura elevada, garantindo leituras consistentes e precisas. Esses acessórios opcionais aumentam a versatilidade da série Optris CT 1M, oferecendo soluções personalizadas para cenários industriais variados.
Projetado para suportar até mesmo as condições mais severas, o pirômetro CT 1M garante medições precisas de temperatura mesmo em ambientes exigentes. O design resistente a choque térmico do pirômetro garante consistência apesar das flutuações na temperatura ambiente. O robusto cabeçote de medição de aço inoxidável simplifica a integração em espaços confinados, tornando o sensor infravermelho adequado para várias aplicações. A excepcional resistência à temperatura do pirômetro permite uma operação perfeita em temperaturas ambientes de até 100 °C sem resfriamento suplementar, posicionando o sensor IR como uma solução ideal para ambientes de alta temperatura. O design distinto resistente a choque térmico do CT 1M garante repetibilidade com mudanças de temperatura ambiente. Fabricados na Alemanha para atender aos requisitos de alta qualidade, esses sensores térmicos prosperam nas condições mais desafiadoras. O design de montagem fixa garante estabilidade e precisão por longos períodos, tornando o CT 1M uma ferramenta essencial para processos industriais críticos.
Acessórios opcionais melhoram a funcionalidade do sensor infravermelho, atendendo a diversas necessidades industriais. O garfo de montagem garante uma instalação segura e estável para monitoramento contínuo de temperatura, enquanto o tubo de mira melhora a precisão e a exatidão do alvo. A lente de foco próximo permite medições detalhadas de temperatura em objetos pequenos ou distantes, e o acessório de purga de ar protege o sensor de temperatura de contaminantes em ambientes hostis. As jaquetas de resfriamento otimizam o desempenho em condições de temperatura elevada, garantindo leituras consistentes e precisas. Esses acessórios opcionais aumentam a versatilidade da série Optris CT 1M, oferecendo soluções personalizadas para cenários industriais variados.
Em resumo, o pirômetro Optris CT série 1M combina precisão, adaptabilidade e durabilidade para facilitar medições de temperatura sem contato. Seja capturando processos de fabricação rápidos ou operando em condições desafiadoras, o pirômetro IR é uma solução confiável e eficiente para diversas aplicações industriais..
Posso encurtar o cabo entre a cabeça do sensor e a caixa eletrônica?
No modelo CT 1M, o cabo do cabeçote sensor pode ser encurtado em no máximo 3 m
Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher o campo de visão óptico. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.
Quais alterações devem ser selecionadas se uma lente externa de foco próximo for usada?
A lente CF opcional permite a medição de objetos pequenos. Se a lente CF for usada, a transmissão tem que ser definida para 0,80. A transmissão atribuída (valor médio) é um valor característico que pode ter uma certa dispersão. Se necessário, a transmissão tem que ser determinada experimentalmente.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
Como faço para trocar a cabeça do sensor?
Do lado da fábrica, a cabeça de detecção já foi conectada à eletrônica e o código de calibração foi inserido. Qualquer troca de cabeças de detecção e eletrônica é possível dentro de um determinado grupo de modelos. Cada cabeça tem um código de calibração específico, que é impresso no cabo da cabeça. Este código de calibração deve ser armazenado na caixa eletrônica para medição correta da temperatura e funcionalidade do sensor.
Posso usar o CT 1M como um sensor de 2 fios?
Não conecte uma tensão de alimentação às saídas analógicas, pois isso destruirá a saída. O CT 1M não é um sensor de 2 fios. Revise a série CSmicro, pois este é um sensor de dois fios.
