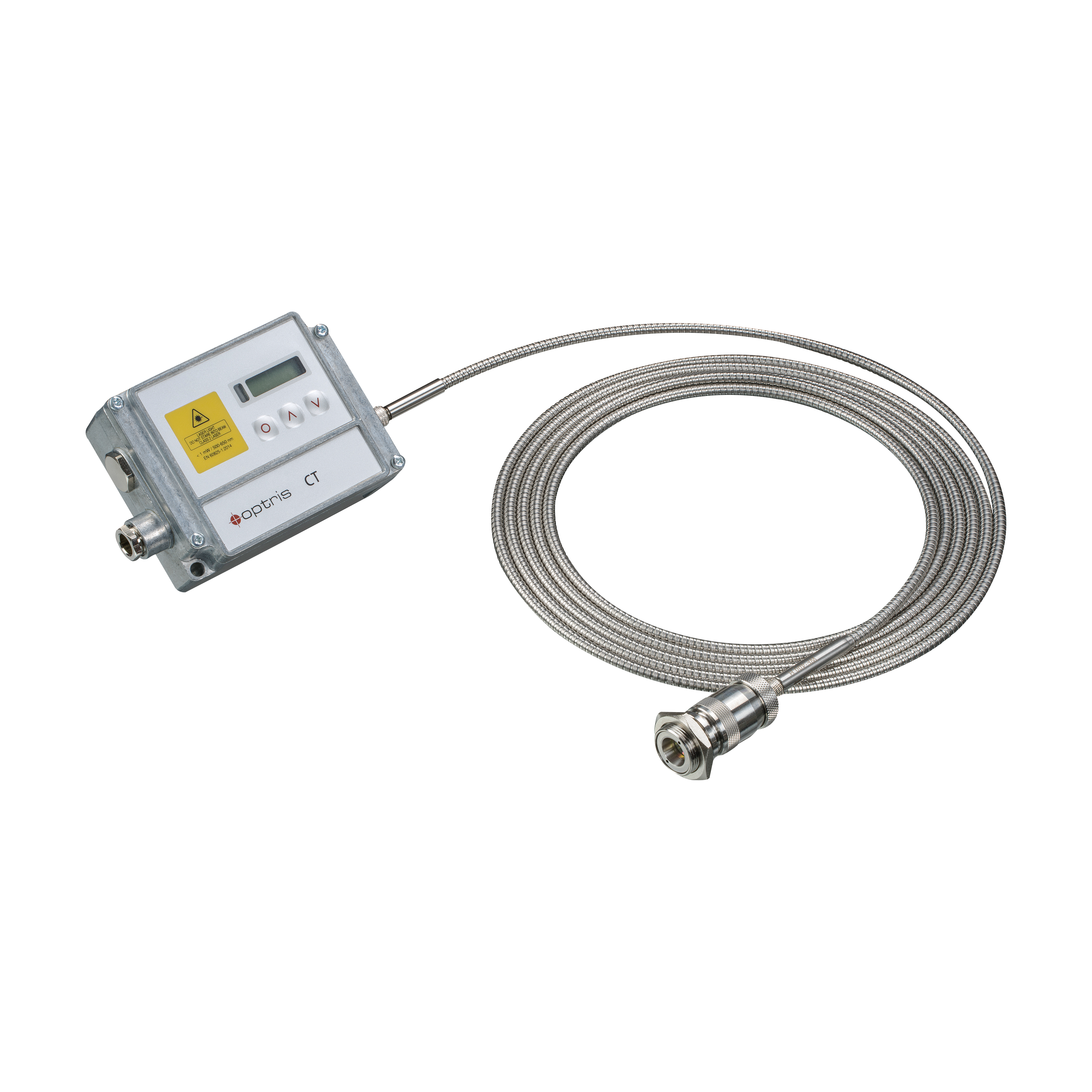

O CTratio 2M é um termômetro de razão de fibra óptica robusto para medições precisas de temperatura sem contato de 250 °C a 3000 °C. Disponível em diferentes modelos, ele usa um princípio de pirômetro de duas cores para leituras confiáveis, apesar da mudança de emissividade ou obstruções. Ideal para altas temperaturas de metal, ele resiste a poeira, vapor e janelas sujas, com medições precisas de até 90% de sujeira nas janelas. O laser verde auxilia no alinhamento.
- Medição infravermelha de duas cores
- Mira laser verde
- Faixa de temperatura: 250 °C a 3000 °C
- Faixa espectral: 1,45 - 1,75 µm
- Tempo de resposta: até 1 ms
Quantidade
O Optris CTratio 2M surge como um termômetro de razão de fibra óptica robusto e confiável, meticulosamente projetado para medição precisa de temperatura sem contato em uma ampla faixa de altas temperaturas, abrangendo de 250 °C a 3000 °C. Este instrumento avançado oferece versatilidade e precisão, atendendo a vários requisitos de medição por meio de seus três modelos distintos: 2ML, 2MH e 2MH1. Aproveitando a robusta tecnologia de duas cores de fibra óptica, o CTratio 2M fornece resultados de medição de temperatura consistentes e repetíveis, graças ao princípio inovador de medição de razão dos pirômetros.
Ao contrário dos pirômetros convencionais de cor única que dependem somente de medições de intensidade, o CTratio aproveita o poder da pirometria de duas cores ou duas cores. Ao medir a radiação infravermelha em dois comprimentos de onda próximos e avaliar a relação entre essas intensidades, o CTratio garante medições precisas e confiáveis, mesmo em condições adversas. Essa abordagem se mostra inestimável em cenários onde a emissividade é desconhecida ou muda com a temperatura, pois o sensor infravermelho considera as variações na emissividade ou nas condições do processo proporcionalmente em ambos os sinais de comprimento de onda.
Além disso, a resiliência do CTratio se estende a ambientes desafiadores onde obstáculos como poeira, fumaça ou vapor podem estar presentes no caminho óptico. Com a capacidade de manter a confiabilidade mesmo com até 90 por cento de atenuação causada por mudanças nas transmissões, este pirômetro continua sendo uma ferramenta confiável em ambientes industriais. A resistência dos termômetros infravermelhos a condições adversas, juntamente com medições precisas de temperatura, torna este sensor infravermelho indispensável em uma ampla gama de aplicações.
Alinhar o sensor para desempenho ideal é fácil com o CTratio 2M, graças ao seu laser verde integrado, fornecendo indicação do tamanho do ponto em tempo real a qualquer distância. Esse recurso simplifica o alinhamento do sensor, mesmo em superfícies que emitem brilho vermelho intenso. Além disso, a capacidade de foco motorizado permite foco ajustável de 150 mm ao infinito, garantindo versatilidade na mira de objetos a várias distâncias.
As faixas de medição de temperatura oferecidas pelo CTratio 2M atendem a diversas necessidades industriais, com cada modelo adaptado a faixas de temperatura específicas para operação de canal único e canal duplo. Essa flexibilidade, combinada com a alta precisão e repetibilidade do sistema dos pirômetros, garante desempenho consistente e confiável em ambientes industriais exigentes.
Segurança e durabilidade são considerações primordiais em ambientes industriais, e o CTratio 2M aborda essas preocupações admiravelmente. Apresentando uma cabeça de detecção eletricamente isolada e um invólucro de aço inoxidável resistente, este pirômetro prioriza a segurança e a confiabilidade, tornando-o adequado para as aplicações mais desafiadoras.
Fabricado na Alemanha, o CTratio 2M exemplifica engenharia de precisão e qualidade intransigente. A adaptabilidade, durabilidade e precisão dos termômetros infravermelhos o posicionam como a escolha preferida para controle crítico de temperatura em indústrias como fabricação de metais e semicondutores. Com suporte abrangente para várias saídas analógicas e digitais, a integração perfeita em processos industriais é garantida.
Concluindo, o Optris CTratio 2M define o padrão para tecnologia de detecção de temperatura sem contato, oferecendo precisão, confiabilidade e versatilidade inigualáveis. Projetado para se destacar em ambientes industriais exigentes, este pirômetro infravermelho é a solução ideal para monitoramento térmico preciso em uma ampla gama de aplicações.
Como foco o CTratio?
O pirômetro CTratio é equipado com uma óptica vario. Isso permite que você foque o dispositivo de uma distância de 300 mm até o infinito. Para focar o sensor, solte o parafuso serrilhado na cabeça. Agora você pode focar o dispositivo na cabeça do sensor infravermelho passivo. Após o alinhamento, aperte o parafuso serrilhado. Isso fixa o foco. Girando o botão giratório no sentido horário, você mudará o foco na direção distante. Girando no sentido anti-horário, você mudará o foco na direção próxima.
Como conecto ou desconecto o cabo de fibra óptica?
Ao conectar mecanicamente a fibra à cabeça do sensor e à caixa eletrônica, o pareamento correto deve ser garantido. Ambas as conexões são rotuladas com o lado correspondente (“Cabeça” e “Caixa”). Para conectar a fibra corretamente, conecte o cabo ao dispositivo e gire a fibra até que ela trave no lugar. Em seguida, fixe o cabo com o parafuso serrilhado. Nunca puxe a fibra. Isso pode danificar e destruir a fibra. Ao remover a fibra, a conexão do parafuso deve ser afrouxada primeiro.
Qual é o raio de curvatura da fibra?
Certifique-se de que o raio mínimo de curvatura da fibra óptica seja de 29 mm para 2MH/2MH1, e 80 mm para 2ML será considerado durante a instalação.
O que fazer se a fibra estiver quebrada?
O dispositivo deve ser enviado se a fibra ou a cabeça de medição estiver com defeito. Uma recalibração é necessária.
Como substituir o cabo de fibra óptica?
Para uma troca rápida de campo, no máximo duas fibras sobressalentes do mesmo comprimento, incluindo cabeça de detecção óptica, podem ser encomendadas junto com a unidade CTratio principal. Como elas serão ajustadas junto com o CTratio, um pedido subsequente de fibras sobressalentes não é possível.
Como mirar com um CTratio?
A mira a laser integrada suporta o alinhamento e o foco da óptica. O tamanho do ponto do laser é igual ao tamanho real do ponto de medição a qualquer distância.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 2 MW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
Posso usar o CTratio como um sensor de 2 fios?
Não conecte uma tensão de alimentação às saídas analógicas, pois isso destruirá a saída. O CTratio não é um sensor de 2 fios. Revise a série CSmicro, pois este é um sensor de dois fios.
Posso usar a interface USB permanentemente?
O soquete USB embutido na lateral serve apenas para configurar o sensor e quaisquer alterações subsequentes nas configurações. Conectar e desconectar permanentemente o cabo USB pode causar danos. A interface USB não foi projetada para uso contínuo. Para esse propósito, use a interface USB opcionalmente disponível ACCTMIAC.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
