O ultrarrápido optris CTlaser 4M apresenta um tempo de resposta de apenas 300 µs e, portanto, é ideal para processos de produção e embalagem rápidos e de alto volume (por exemplo, PET realiza monitoramento de temperatura) e aplicações de segurança de tráfego de alta velocidade, como detecção de caixa de eixo quente em ferrovias. Seu comprimento de onda de 2,2 µm a 6,0 µm permite medições de baixa temperatura de metais, óxidos de metal, cerâmicas e materiais com emissividade desconhecida ou variável.
- Faixa de temperatura: 0 °C a 500 °C
- Faixa espectral: 2,2 µm – 6 μm
- Tempo de resposta: 300 µs
- Alta resolução óptica
- Medições ultrarrápidas
- Mira a laser
Quantidade

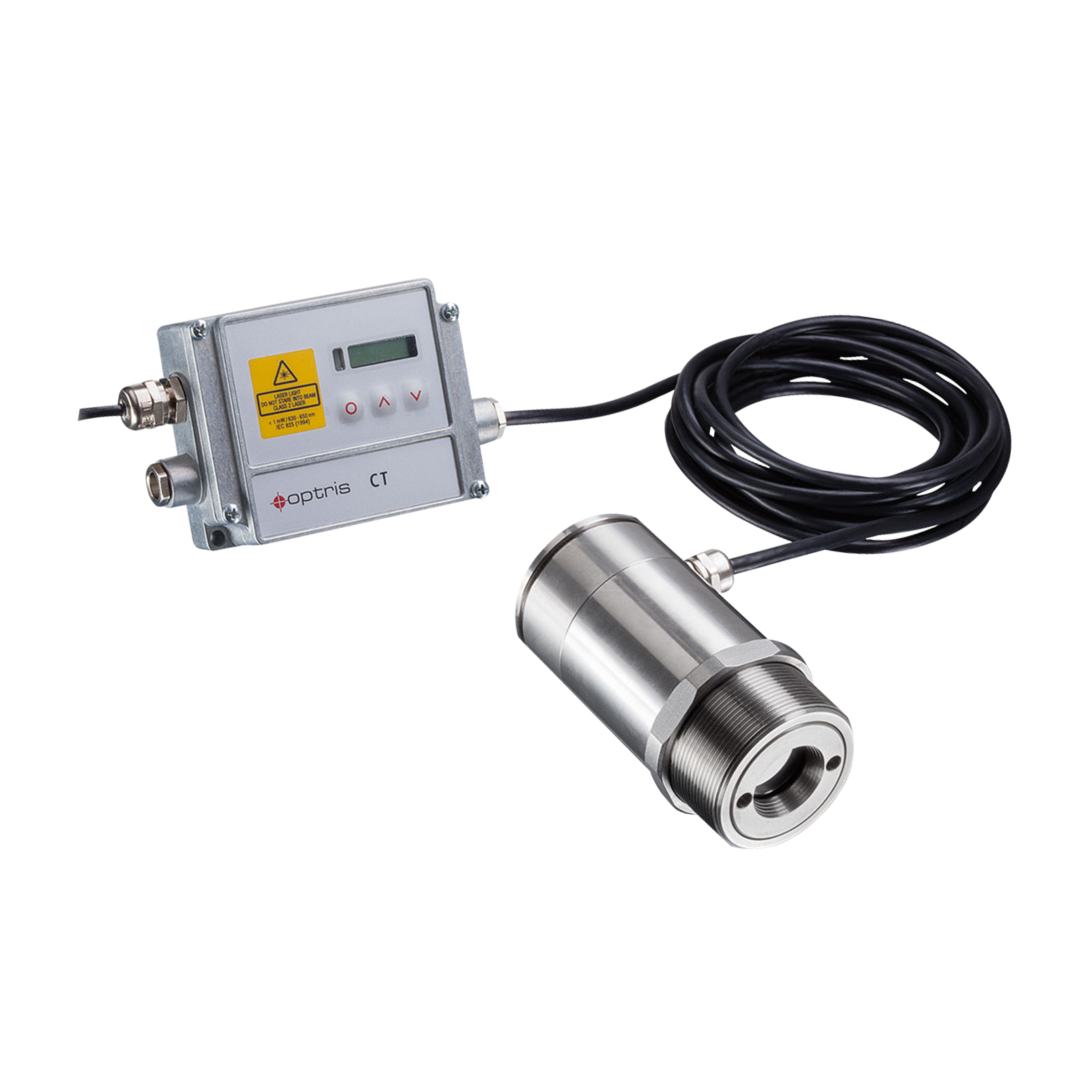

O pirômetro Optris CT 4M se destaca como um dispositivo de medição de temperatura de alta velocidade projetado para operar em uma faixa de 0 °C a 500 °C. O espectro de comprimento de onda médio exclusivo desses pirômetros, abrangendo de 2,2 µm a 6 μm, permite medições precisas em vários materiais, abordando desafios comumente enfrentados com sensores LT operando na faixa espectral infravermelha de comprimento de onda longo.
No centro do CT 4M está um detector InAsSb, oferecendo uma resolução óptica de 30:1, garantindo leituras precisas para aplicações de monitoramento de temperatura mesmo de distâncias consideráveis. Com um tempo de exposição rápido de 90 μs, ele se destaca em operações de alta velocidade onde leituras de temperatura rápidas e confiáveis são cruciais.
Uma característica notável da série CT 4M é seu sistema de mira a laser duplo, marcando precisamente a localização real do ponto e aumentando a certeza da mira no monitoramento de temperatura. Ao contrário dos sistemas de laser único em termômetros IR convencionais, o sistema de mira a laser duplo da série CT 4M indica o tamanho do ponto de medição e fornece uma precisão do sistema de ± 0,3% da leitura ou ± 2 °C e repetibilidade de apenas 0,1% da leitura ou ± 1 °C demonstram alto desempenho de medição.
O pirômetro CT 4M oferece uma ampla gama de opções de saída, incluindo saídas analógicas e digitais, como 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, Ethernet, RS485, interface RS232, saídas de relé, Profibus DP, Modbus TCP, ProfiNet e Ethernet/IP. Essa versatilidade garante integração perfeita em vários processos industriais e sistemas de monitoramento, aprimorando a utilidade dos pirômetros infravermelhos em diversas aplicações.
Operando eficientemente em temperaturas ambientes de até 70 °C sem medidas de resfriamento adicionais, o pirômetro CT 4M, quando equipado com acessórios Optris, como purga de ar e flanges de montagem, pode ser adaptado para atender a diferentes aplicações de fabricação e processo, expandindo as capacidades dos termômetros infravermelhos e garantindo compatibilidade com várias condições operacionais.
Além disso, os pirômetros CT 4M passam por calibração na Alemanha para atender aos padrões regulatórios, como PTB ou NIST, garantindo precisão e confiabilidade em medições de temperatura. Opções de personalização, incluindo diferentes tamanhos de cabo, permitem que os usuários adaptem esses termômetros on-line aos seus requisitos específicos, fornecendo flexibilidade e conveniência adicionais.
A Optris fornece suporte abrangente para a série CT 4M, oferecendo consultoria em aplicações industriais e assistência pós-venda, garantindo que os usuários possam maximizar o desempenho e a utilidade de seus pirômetros. Com sua precisão, versatilidade e confiabilidade, a série CT 4M define um novo padrão de excelência em termometria infravermelha, tornando o sensor infravermelho uma ferramenta valiosa para medição de temperatura em diversos ambientes industriais.
Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher completamente o campo de visão da óptica. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.
Posso trocar o cabo do sensor?
O cabo da cabeça de detecção também pode ser trocado se necessário. Para evitar influências na precisão, use um cabo de troca com os mesmos perfis de fio e especificações do original
Posso parear a cabeça do sensor com outra caixa eletrônica?
Sim, após trocar um cabeçote, o código de calibração do novo cabeçote deve ser inserido no sistema eletrônico. O código de calibração é fixado em uma etiqueta no cabeçote. Não remova esta etiqueta nem anote o código. O código é necessário se o sistema eletrônico tiver que ser trocado.
A que distância posso posicionar o CTlaser 4M do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
Como mirar com um CTlaser 4M?
O sensor infravermelho tem uma mira de laser dupla integrada, que ajuda a alinhar o sensor. O ponto de medição está localizado dentro dos dois pontos de laser. No ponto de foco da óptica apropriada, ambos os lasers se cruzam e se fundem como um ponto, marcando o ponto mínimo. Os dois pontos de laser são apenas para orientação.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário não local a ser instalado, ou pelo software.
Posso usar uma interface USB permanentemente?
A configuração do soquete USB embutido na lateral serve apenas para o sensor e quaisquer alterações subsequentes nas configurações. Conectar e desconectar permanentemente o cabo USB pode causar danos. A interface USB não foi projetada para uso contínuo. Para esse propósito, utilize uma interface USB opcionalmente disponível ACCTMIAC.
O que é necessário para instalar o sensor infravermelho CTlaser no CoolingJacket Advanced?
A versão do conector é necessária para instalar o sensor CTlaser no CoolingJacket Advanced.
