O termômetro infravermelho Optris CTlaser F2 mede a temperatura do gás de chama de CO2. Ele oferece um comprimento de onda de medição especial, tornando-o ideal para processos de combustão, incineração de lixo ou processos de reator químico. A faixa de temperatura do termômetro infravermelho cobre de 200 °C a 1650 °C (392 °F a 3002 °F), enquanto a cabeça de medição de aço inoxidável é resistente ao calor até 85 °C (185 °F).
- Faixa de temperatura: 200 °C até 1650 °C (392 °F a 3002 °F)
- Faixa espectral: 4,24 µm
- Tempo de resposta: 10 ms
- Para medição de temperatura de gás CO₂ quente
Quantidade
O CTlaser F2 oferece medição precisa de temperatura sem contato de gases de chama de dióxido de carbono, atingindo temperaturas de até 1650 °C (3002 °F). Essa precisão é crucial para processos de combustão, queima de lixo e operações dentro de reatores químicos, instilando confiança no desempenho do pirômetro.
As moléculas de gás emitem energia infravermelha em comprimentos de onda específicos, formando faixas de absorção no espectro infravermelho. Os termômetros infravermelhos são equipados com filtros que selecionam comprimentos de onda com base nas faixas de absorção dos gases alvos, determinando a faixa espectral. A faixa espectral de 4,24 μm do CTlaser F2 permite leituras precisas da temperatura do dióxido de carbono, com faixas de temperatura variando de: 200 °C a 1450 °C (392 °F a 2642 °F) para o modelo F2 e 400 °C a 1650 °C (752 °F a 3002 °F) para o modelo F2H.
O CTlaser F2 apresenta uma precisão de sistema de ±1% e repetibilidade de ±0,5% ou +0,5 °C (±0,5% ou +0,9 °F) a uma temperatura ambiente de 23 ±5 °C (41 °F). Com um tamanho de ponto a partir de 1,6 mm (0,06 pol.) e óptica de 45:1 com diferentes pontos de foco, o sensor infravermelho garante precisão e flexibilidade em várias configurações.
As marcas de mira dupla a laser dos pirômetros oferecem suporte de mira preciso e minimizam erros de alinhamento. Este sistema inovador emprega dois feixes de laser para traçar o caminho óptico infravermelho e indicar com precisão a posição e o tamanho do ponto, independentemente da distância.

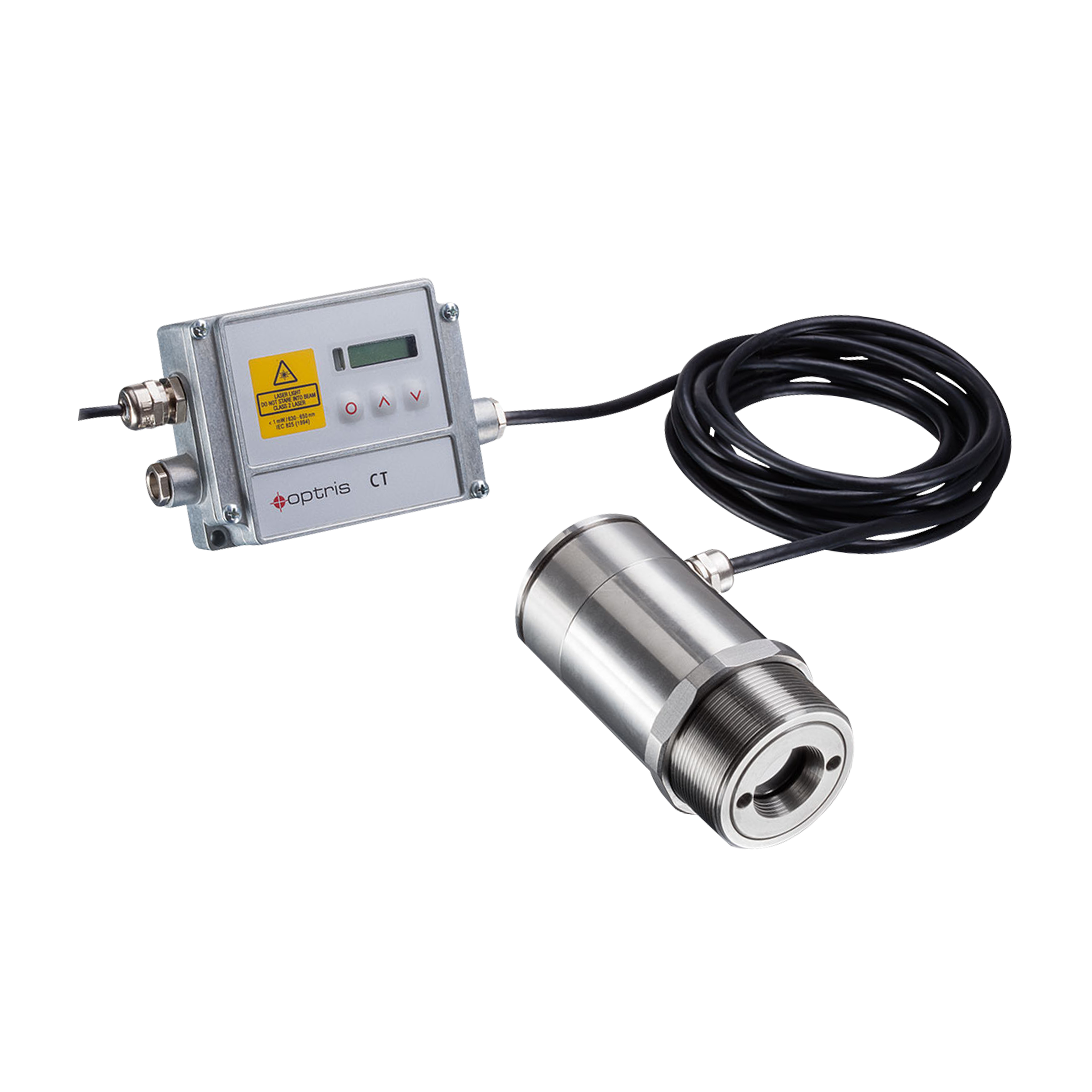

O pirômetro apresenta um design de duas peças com uma caixa eletrônica separada, fornecendo uma gama diversificada de saídas analógicas e digitais para integração perfeita em vários processos industriais e sistemas de controle. Ele permanece operacional em temperaturas ambientes de até 85 °C (185 °F) sem exigir resfriamento, com o laser desligando automaticamente a 50 °C (122 °F) para conservar energia.
Aprimorado com acessórios Optris, como purga de ar, camisas de resfriamento e flanges de montagem, o CTlaser F2 foi projetado para integração em diversas aplicações de monitoramento de gás, com opções de personalização, como diferentes tamanhos de cabos, fornecidos para requisitos específicos do cliente.
Fabricados na Alemanha, esses pirômetros passam por calibração meticulosa para atender aos padrões governamentais, como PTB ou NIST, garantindo o mais alto nível de precisão na medição de temperatura. A Optris fornece suporte abrangente para a série CTlaser F2, incluindo consultoria em aplicações industriais e suporte pós-venda, garantindo desempenho ideal e satisfação do usuário.
Ficha técnica do CTlaser F2 F6 (EUA)
Manual CTlaser
Manual CompactConnect
Caixa Eletrônica CTlaser
Carcaça do sensor CTlaser (versão Stecker)
Carcaça do sensor CTlaser
Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher completamente o campo de visão da óptica. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.
Posso trocar o cabo do sensor?
O cabo da cabeça de detecção também pode ser trocado se necessário. Para evitar influências na precisão, use um cabo de troca com os mesmos perfis de fio e especificações do original
Posso parear a cabeça do sensor com outra caixa eletrônica?
Sim, após trocar um cabeçote, o código de calibração do novo cabeçote deve ser inserido no sistema eletrônico. O código de calibração é fixado em uma etiqueta no cabeçote. Não remova esta etiqueta nem anote o código. O código é necessário se o sistema eletrônico tiver que ser trocado.
A que distância posso posicionar o CTlaser F2 do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
Como mirar com um CTlaser F2?
O sensor infravermelho tem uma mira de laser dupla integrada, que ajuda a alinhar o sensor. O ponto de medição está localizado dentro dos dois pontos de laser. No ponto de foco da óptica apropriada, ambos os lasers se cruzam e se fundem como um ponto, marcando o ponto mínimo. Os dois pontos de laser são apenas para orientação.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C (122 °F), o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
O que é necessário para instalar o sensor infravermelho CTlaser no CoolingJacket Advanced?
A versão do conector é necessária para instalar o sensor CTlaser no CoolingJacket Advanced.
