O CTlaser F6 permite a medição precisa da temperatura sem contato de gases de chama de monóxido de carbono, atingindo até 1650 °C (3002 °F), crucial para processos de combustão e reatores químicos. Os filtros em termômetros infravermelhos selecionam comprimentos de onda com base nas bandas de absorção de gás, com o monóxido de carbono mostrando uma banda de absorção de 4,66 µm. A faixa espectral do F6 garante leituras precisas, variando de 200 °C até 1650 °C (392 °F a 3002 °F).
- Faixa de temperatura: 200 °C a 1650 °C (392 °F a 3002 °F)
- Faixa espectral: 4,64 µm
- Tempo de resposta: 10 ms
- Para medição de temperatura de gás CO₂ quente
Qnt.
O CTlaser F6 foi projetado para medição precisa de temperatura sem contato de gases de chama de monóxido de carbono, operando em temperaturas de até 1650 °C (3002 °F), tornando o pirômetro ideal para aplicações como processos de combustão, incineração de resíduos e operações de reatores químicos. As moléculas de gás emitem energia infravermelha em comprimentos de onda específicos, formando bandas de absorção no espectro infravermelho. Os termômetros infravermelhos utilizam filtros para selecionar comprimentos de onda com base nas bandas de absorção dos gases alvos, definindo a faixa espectral. Em temperatura ambiente, o dióxido de carbono (CO₂) apresenta uma forte banda de absorção em 4,24 µm, enquanto o monóxido de carbono (CO₂) exibe uma em 4,66 µm. Temperaturas elevadas do gás causam mudanças nessas bandas de absorção. O gás de combustão se comporta como um meio semitransparente para termômetros infravermelhos, necessitando de densidade ou volume suficiente de moléculas de gás quente para medições válidas, semelhante à visibilidade através da névoa. A profundidade da medição no fluxo de gás é influenciada pela temperatura, tipo e concentração do gás.
A faixa espectral do CTlaser F6 em torno de 4,66 μm garante leituras precisas de temperatura de monóxido de carbono. As faixas de temperatura variam: 200 °C a 1450 °C (392 °F a 2642 °F) para o modelo F6 e 400 °C a 1650 °C (752 °F a 3002 °F) para o modelo F6H. A precisão do sistema é de ±1%, com repetibilidade de ±0,5% ou +0,5 °C (±0,5% ou +0,9 °F) a uma temperatura ambiente de 23 ± 5 °C (41 °F). Apresentando um tamanho de ponto a partir de 1,6 mm (0,06 pol.) e óptica de 45:1 com diferentes pontos de foco, este termômetro infravermelho garante precisão e flexibilidade em várias configurações.
Outra característica notável da série CTlaser F6 são suas marcas de mira dupla a laser, fornecendo suporte de mira preciso e minimizando erros de alinhamento. Este sistema inovador utiliza dois feixes de laser para traçar o caminho óptico infravermelho e indicar com precisão a posição e o tamanho do ponto, independentemente da distância.

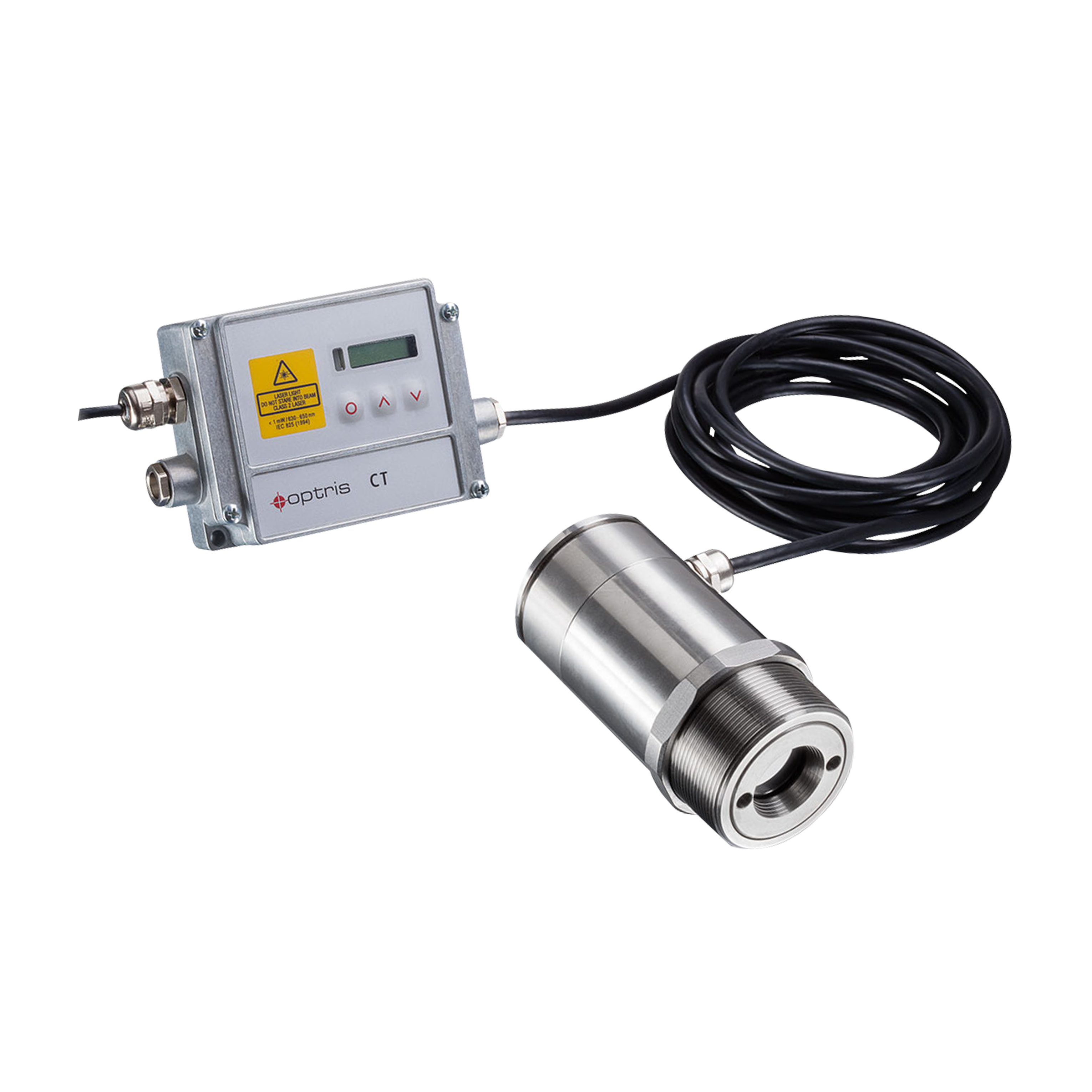

O pirômetro CTlaser F6 adota um design de duas peças com uma caixa eletrônica separada, oferecendo capacidades avançadas de processamento de sinal. O sensor IR fornece uma ampla gama de saídas analógicas e digitais, incluindo 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, Ethernet, RS485, interface RS232, saídas de relé (2 x opticamente isoladas), Profibus DP, Modbus TCP, ProfiNet e Ethernet/IP, garantindo integração perfeita em vários processos industriais e sistemas de controle.
Operacional em temperaturas ambientes de até 85 °C (185 °F) sem resfriamento, o laser desliga automaticamente a 50 °C (122 °F) para eficiência energética. Aprimorado com acessórios Optris, como purga de ar, jaquetas de resfriamento e flanges de montagem, o CTlaser F6 foi projetado para integração em diversas aplicações de monitoramento de gás. Opções de personalização, incluindo diferentes tamanhos de cabo, estão disponíveis para atender aos requisitos específicos do cliente.
Fabricados na Alemanha, esses pirômetros passam por calibração meticulosa para atender aos padrões governamentais, como PTB ou NIST. Calibrados sob uma atmosfera de gás inerte (Argônio), eles garantem precisão na medição de temperatura. Este rigoroso processo de calibração garante a mais alta qualidade e precisão.
A Optris está comprometida em fornecer suporte abrangente para a série CTlaser F6, incluindo consultoria em aplicações industriais e suporte pós-venda, garantindo desempenho ideal e satisfação do usuário. Com sua precisão, versatilidade e confiabilidade, o CTlaser F6 prova ser um instrumento valioso para medição de temperatura em várias aplicações de monitoramento de gás.
Ficha técnica do CTlaser F2 F6 (EUA)
Manual CTlaser
Manual CompactConnect
Caixa Eletrônica CTlaser
Carcaça do sensor CTlaser (versão Stecker)
Carcaça do sensor CTlaser
Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher completamente o campo de visão da óptica. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.
Posso trocar o cabo do sensor?
O cabo da cabeça de detecção também pode ser trocado se necessário. Para evitar influências na precisão, use um cabo de troca com os mesmos perfis de fio e especificações do original
Posso parear a cabeça do sensor com outra caixa eletrônica?
Sim, após trocar um cabeçote, o código de calibração do novo cabeçote deve ser inserido no sistema eletrônico. O código de calibração é fixado em uma etiqueta no cabeçote. Não remova esta etiqueta nem anote o código. O código é necessário se o sistema eletrônico tiver que ser trocado.
A que distância posso posicionar o CTlaser F6 do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
Como mirar com um CTlaser F6?
O sensor infravermelho tem uma mira de laser dupla integrada, que ajuda a alinhar o sensor. O ponto de medição está localizado dentro dos dois pontos de laser. No ponto de foco da óptica apropriada, ambos os lasers se cruzam e se fundem como um ponto, marcando o ponto mínimo. Os dois pontos de laser são apenas para orientação.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C (122 °C), o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
O que é necessário para instalar o sensor infravermelho CTlaser no CoolingJacket Advanced?
A versão do conector é necessária para instalar o sensor CTlaser no CoolingJacket Advanced.
