O CTlaser MT oferece medição de temperatura sem contato por meio de chamas, abrangendo 200 °C a 1650 °C (392 °F a 3002 °F), ideal para aplicações de endurecimento por chama. Com um tamanho de ponto a partir de 1,6 mm e uma proporção de distância para tamanho de ponto de 45:1, sua faixa espectral de 3,9 μm, ele acomoda faixas de temperatura de 200 °C a 1450 °C (392 °F a 2642 °F) a 400 °C a 1650 °C (752 °F a 3002 °F). Marcas de mira dupla a laser melhoram a mira, melhorando a confiabilidade da medição, especialmente em fornos aquecidos por chama.
- Faixa de temperatura: 200 °C a 1650 °C (392 °F a 3002 °F)
- Faixa espectral: 3,9 µm
- Tempo de resposta: 10 ms
- Para medição de temperatura através de chamas
Quantidade
O CTlaser MT foi projetado para facilitar a medição de temperatura sem contato por meio de chamas, cobrindo uma ampla faixa de temperatura de 200 °C a 1650 °C (392 °F a 3002 °F). As aplicações versáteis dos sensores infravermelhos incluem o monitoramento de peças de trabalho dentro de fornos aquecidos a fogo, medições dentro de reatores químicos e observação de temperaturas de tijolos em câmaras de combustão. Esses pirômetros oferecem um tamanho de ponto a partir de 1,6 mm, garantindo precisão nas leituras de temperatura. Com uma proporção de distância para tamanho de ponto de 45:1 e um design de sensor de duas peças, esses termômetros infravermelhos garantem configurabilidade e facilidade de uso, aumentando sua adequação para vários ambientes industriais.
Um aspecto notável do CTlaser MT é a faixa espectral de sensores infravermelhos de 3,9 μm, acomodando faixas de temperatura de 200 °C a 1450 °C (392 °F a 2642 °F) para o modelo MT padrão e 400 °C a 1650 °C (752 °F a 3002 °F) para o modelo MTH. Esta ampla faixa de medição de temperatura permite medições de temperatura precisas e precisas através de chamas e gases de combustão, tornando estes pirômetros um instrumento indispensável em aplicações de tratamento térmico onde câmeras visuais e infravermelhas de comprimento de onda longo são impraticáveis. O pirômetro online oferece uma precisão de sistema de ±1% e repetibilidade de ±0,5% ou +0,5 C (±0,5% ou +0,9 °F).
Uma característica distintiva da série CTlaser MT é a incorporação de marcas de mira dupla a laser, que garantem mira precisa e minimizam problemas de alinhamento. Este sistema inovador utiliza dois feixes de laser para traçar o caminho óptico infravermelho com precisão, indicando a posição e o tamanho do ponto dependendo da distância. Este recurso aumenta a confiabilidade e a precisão das medições de temperatura, mesmo em ambientes desafiadores, como fornos aquecidos por chama.

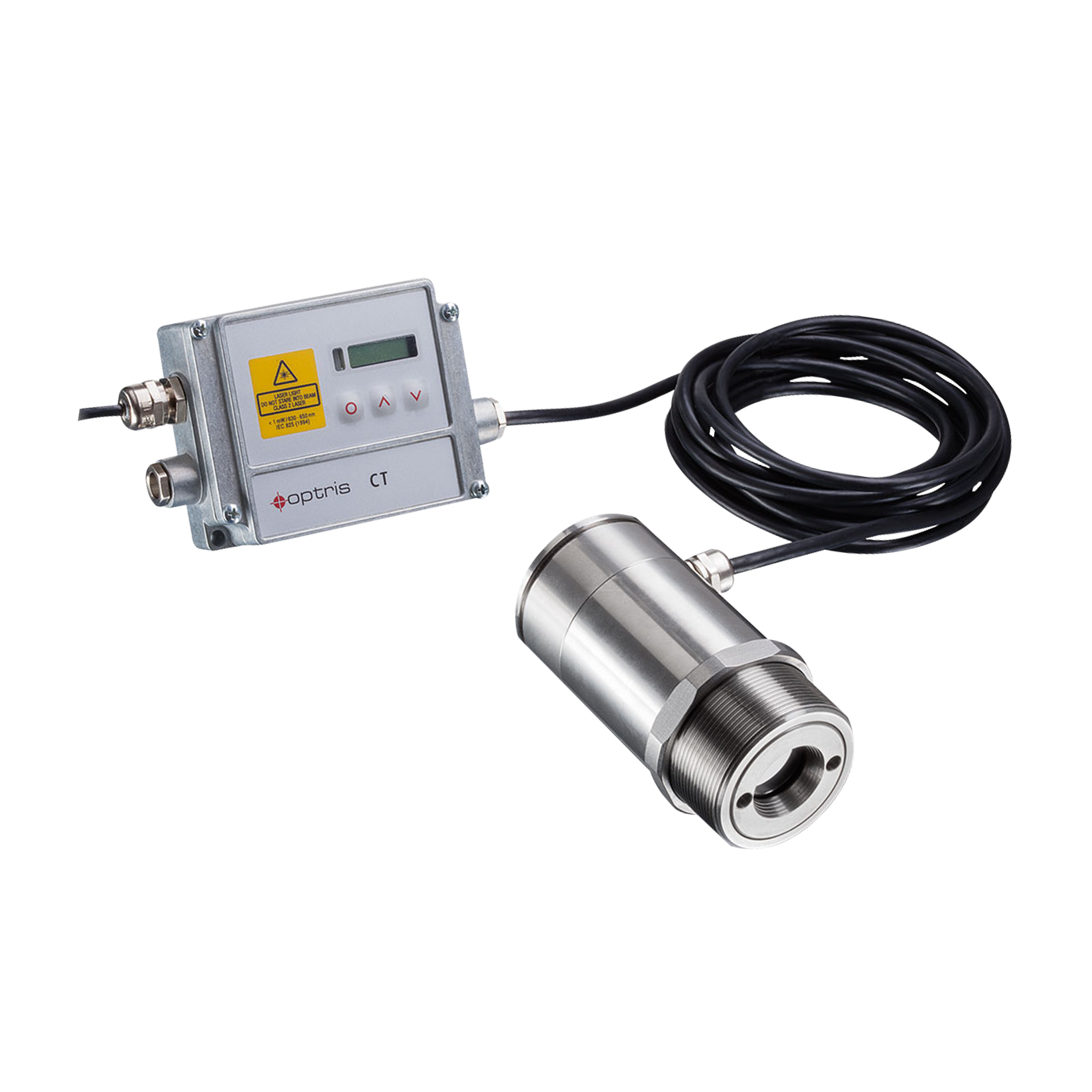

O design de duas peças do CTlaser MT inclui uma caixa eletrônica separada, permitindo capacidades avançadas de processamento de sinal. Oferecendo uma ampla gama de saídas analógicas e digitais, incluindo 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, Ethernet, RS485, interface RS232, saídas de relé (2 x opticamente isoladas), Profibus DP, Modbus TCP, ProfiNet e Ethernet/IP, ele garante integração perfeita em vários processos industriais e sistemas de controle.
Operacional em temperaturas ambientes de até 85 °C (185 °F) sem exigir resfriamento adicional, o CTlaser MT inclui um recurso de desligamento automático do laser a 50 °C (122 °F), garantindo pouco uso de energia. Além disso, o pirômetro pode ser aprimorado com acessórios Optris, como purga de ar, jaquetas de resfriamento e flanges de montagem, expandindo ainda mais a aplicabilidade dos sensores infravermelhos em diversas aplicações de processos de fabricação e recozimento.
Fabricados e calibrados na Alemanha, os pirômetros CTlaser MT passam por processos de calibração meticulosos para atender a padrões governamentais rigorosos, como PTB ou NIST, garantindo precisão e confiabilidade. Opções de personalização, como diferentes tamanhos de cabo, estão disponíveis para acomodar requisitos específicos do cliente, aumentando a flexibilidade e a usabilidade.
A Optris fornece suporte abrangente para a série CTlaser MT, incluindo consultoria em aplicações industriais e suporte pós-venda, garantindo desempenho ideal e satisfação do usuário. Com sua precisão, versatilidade e confiabilidade, o CTlaser MT prova ser um instrumento valioso para medição de temperatura em várias aplicações de processamento de vidro e além.
Ficha técnica do CTlaser MT (EUA)
Manual CTlaser
Manual CompactConnect
Caixa Eletrônica CTlaser
Carcaça do sensor CTlaser (versão Stecker)
Carcaça do sensor CTlaser
Qual é a proporção correta entre distância e tamanho do ponto para a aplicação?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. Para evitar erros de medição, o objeto deve preencher completamente o campo de visão da óptica. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou deve ser menor que isso.
Posso trocar o cabo do sensor?
O cabo da cabeça de detecção também pode ser trocado se necessário. Para evitar influências na precisão, use um cabo de troca com os mesmos perfis de fio e especificações do original
Posso parear a cabeça do sensor com outra caixa eletrônica?
Sim, após trocar um cabeçote, o código de calibração do novo cabeçote deve ser inserido no sistema eletrônico. O código de calibração é fixado em uma etiqueta no cabeçote. Não remova esta etiqueta nem anote o código. O código é necessário se o sistema eletrônico tiver que ser trocado.
A que distância posso posicionar o CTlaser MT do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Como posso melhorar a amplitude do ruído do sensor?
Nos modelos CT, o cabo da cabeça não deve ser movido durante a medição. Use apenas cabos blindados. A blindagem do sensor deve ser aterrada. Evite loops de aterramento e interferências de sinal relacionadas em ambientes industriais. Pode ser necessário interromper as conexões de aterramento dentro da caixa eletrônica. Para fazer isso, troque o jumper dentro da caixa eletrônica para outra posição. Revise o manual.
Como mirar com um CTlaser MT?
O sensor infravermelho tem uma mira de laser dupla integrada, que ajuda a alinhar o sensor. O ponto de medição está localizado dentro dos dois pontos de laser. No ponto de foco da óptica apropriada, ambos os lasers se cruzam e se fundem como um ponto, marcando o ponto mínimo. Os dois pontos de laser são apenas para orientação.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C (122 °F), o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
O que é necessário para instalar o sensor infravermelho CTlaser no CoolingJacket Advanced?
A versão do conector é necessária para instalar o sensor CTlaser no CoolingJacket Advanced.
