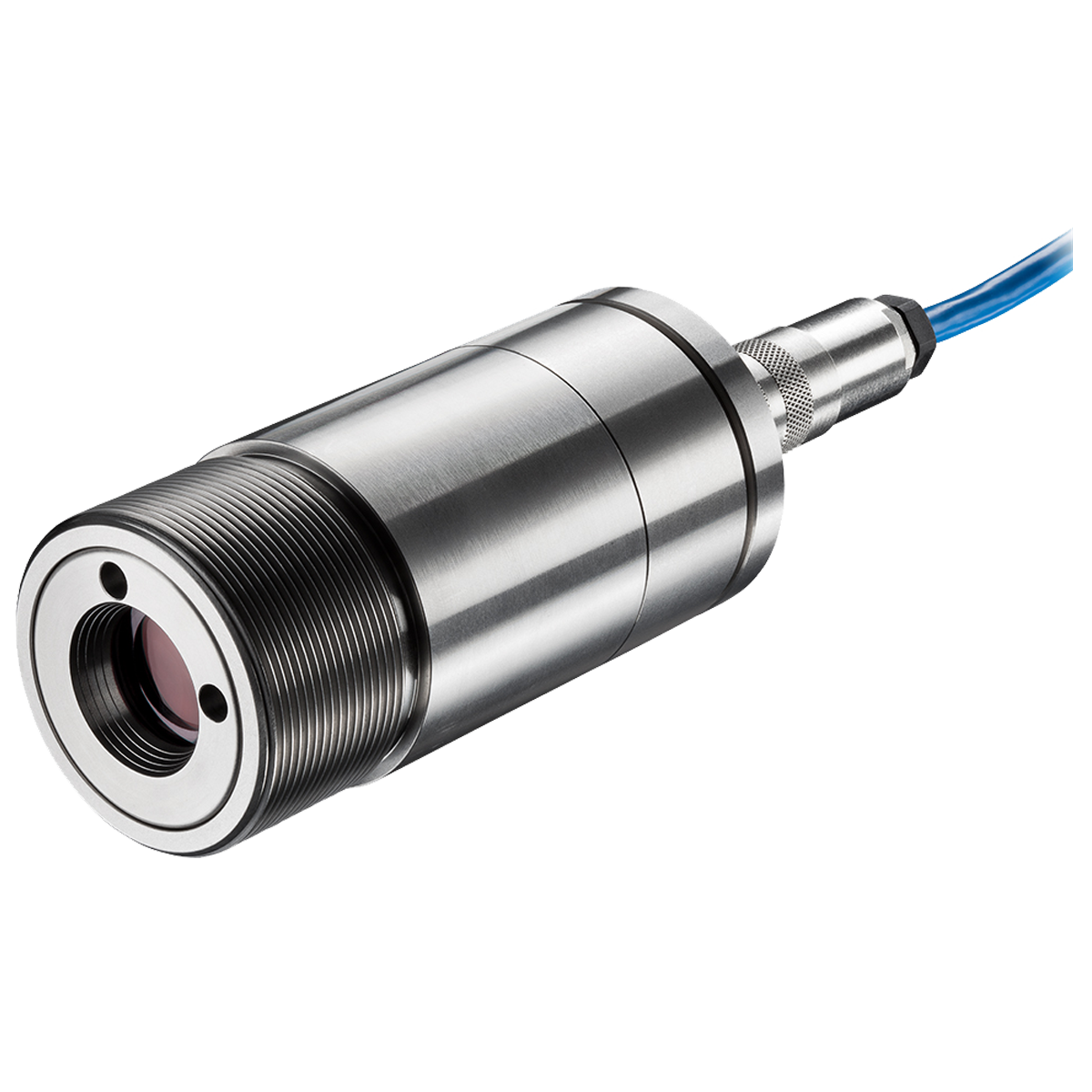

Os pirômetros de vídeo Optris CTvideo 1M permitem o uso paralelo de vídeo e laser de retículo visando um ajuste de campo de medição ideal, mesmo em processos com acesso limitado. Ele mede de forma confiável temperaturas de metais ou cerâmicas e, devido ao seu curto comprimento de onda de medição, reduz erros de medição de superfícies com emissividade baixa ou desconhecida.
- Faixa de temperatura: 250 °C a 2200 °C
- Faixa espectral: 1,0 µm
- Tempo de resposta: 1 ms
- Alta resolução óptica
- Mira a laser e por vídeo
Qnt.
A série CTvideo 1M da Optris combina monitoramento de temperatura sem contato com vigilância por vídeo em ambientes industriais, tornando-a ideal para cenários onde o contato direto é impraticável. Com mira de vídeo integrada, esses pirômetros facilitam a mira precisa, especialmente em ambientes desafiadores ou temperaturas extremas. O uso paralelo de mira de vídeo e uma mira de laser vermelho simplifica o alinhamento do sensor, agilizando os processos de configuração para medições eficientes e precisas.
Projetado para instalações fixas, o CTvideo 1M garante medição de temperatura consistente e precisa de superfícies metálicas, óxidos de metal e cerâmicas. O curto comprimento de onda de medição do pirômetro melhora a precisão em vários materiais, reduzindo erros em superfícies com emissividade baixa ou desconhecida. Equipado com um laser cruzado, o sensor infravermelho marca o ponto de medição, aumentando a precisão da medição. Com faixas de temperatura de 485 °C a 2200 °C e tempos de resposta tão baixos quanto 1 ms, este termômetro infravermelho é adequado para diversas aplicações industriais, incluindo processos de alta temperatura, como aço fundido, tungstênio e semicondutores.
A resolução óptica dos pirômetros varia dependendo do modelo. Na série CTvideo 1M, as taxas de resolução óptica variam de 150:1 a 300:1, fornecendo dados de temperatura de alta resolução. Essa faixa de resoluções garante medições precisas mesmo em ambientes exigentes.
A série CTvideo 1M tem resolução óptica excepcional e óptica manualmente focalizável. A vario-óptica permite foco suave na distância desejada, proporcionando flexibilidade na aplicação. Esses sensores oferecem soluções versáteis para diferentes necessidades de medição e estão disponíveis em duas versões: foco padrão (SF) e foco próximo (CF).
Um pirômetro CTvideo apresenta um design de duas peças. A caixa eletrônica oferece flexibilidade avançada de processamento de sinal com saídas analógicas e digitais, incluindo 0/4-20 mA, 0-5 V, 0-10 V, termopar e USB.
Com uma precisão de sistema de ±(0,3% da leitura + 2 °C) e repetibilidade de ±(0,1% da leitura + 1 °C), o pirômetro CTvideo fornece medições de temperatura confiáveis. Essas especificações garantem desempenho consistente em condições industriais, tornando o CTvideo 1M uma ferramenta confiável para monitoramento preciso de temperatura.
Concluindo, a série Optris CTvideo 1M oferece termômetros infravermelhos de alto desempenho com recursos avançados, como mira de vídeo, laser de retículo e foco manual variável. Sua aplicação em ambientes industriais garante eficiência, precisão e adaptabilidade em diversos processos, tornando-os ferramentas indispensáveis para monitoramento de temperatura em ambientes exigentes. O suporte abrangente da Optris aumenta ainda mais seu valor como instrumentos essenciais para medição de temperatura industrial.
O CTVideo suporta uma saída de coletor aberto?
Sim, uma saída de coletor aberto adicional é suportada. A saída de coletor aberto é uma saída de alarme adicional.
A que distância posso posicionar o CTVideo do alvo?
O tamanho do objeto de medição e a resolução óptica do termômetro infravermelho determinam a distância máxima entre a cabeça de detecção e o objeto de medição. O objeto deve preencher o campo de visão da óptica para evitar desvios de medição. Consequentemente, o ponto deve sempre ter pelo menos o mesmo tamanho do objeto ou ser menor. O tamanho do ponto se refere a 90% da energia da radiação.
Como foco o CTVideo?
A óptica vario do CTVideo permite um foco suave da óptica na distância desejada. No plano traseiro do sensor, você encontrará um botão giratório para foco da óptica. Girando o botão giratório no sentido horário, você mudará o foco na direção distante. Girando no sentido anti-horário, você mudará o foco na direção próxima.
Como mirar com um CTVideo?
O CTVideo tem uma câmera de vídeo integrada que usa o mesmo canal óptico que o detector de infravermelho. Além disso, o sensor tem uma mira laser cruzada que marca o centro do ponto de medição a qualquer distância. A combinação de vídeo e mira laser permite um alinhamento perfeito do sensor ao objeto. A mira laser integrada suporta o alinhamento e o foco da óptica. A posição do ponto de medição é indicada por um círculo dentro da imagem do vídeo.
O laser é perigoso?
O laser do pirômetro é um laser de classe 2 com menos de 1 mW na faixa de comprimento de onda de 500 nm a 650 nm, de acordo com EN 60825 1:2014. Não aponte o laser diretamente para os olhos de pessoas ou animais! Não olhe fixamente para o feixe de laser. Evite exposição indireta por meio de superfícies reflexivas.
O laser desligou?
Em temperaturas ambientes >50 °C, o laser será desligado automaticamente. O laser deve ser usado apenas para mira e posicionamento do sensor. O uso permanente do laser pode reduzir a vida útil dos diodos laser e pode aquecer o sensor.
Posso acionar o laser externamente?
Sim, mas a linha de alimentação para o laser de mira deve ser conduzida por meio de um interruptor ou botão de pressão, que deve ser instalado a no máximo 2 m de distância do local de instalação do sensor para fins de segurança. O laser pode ser ativado/desativado por meio disso, pelo usuário no local a ser instalado, ou pelo software.
