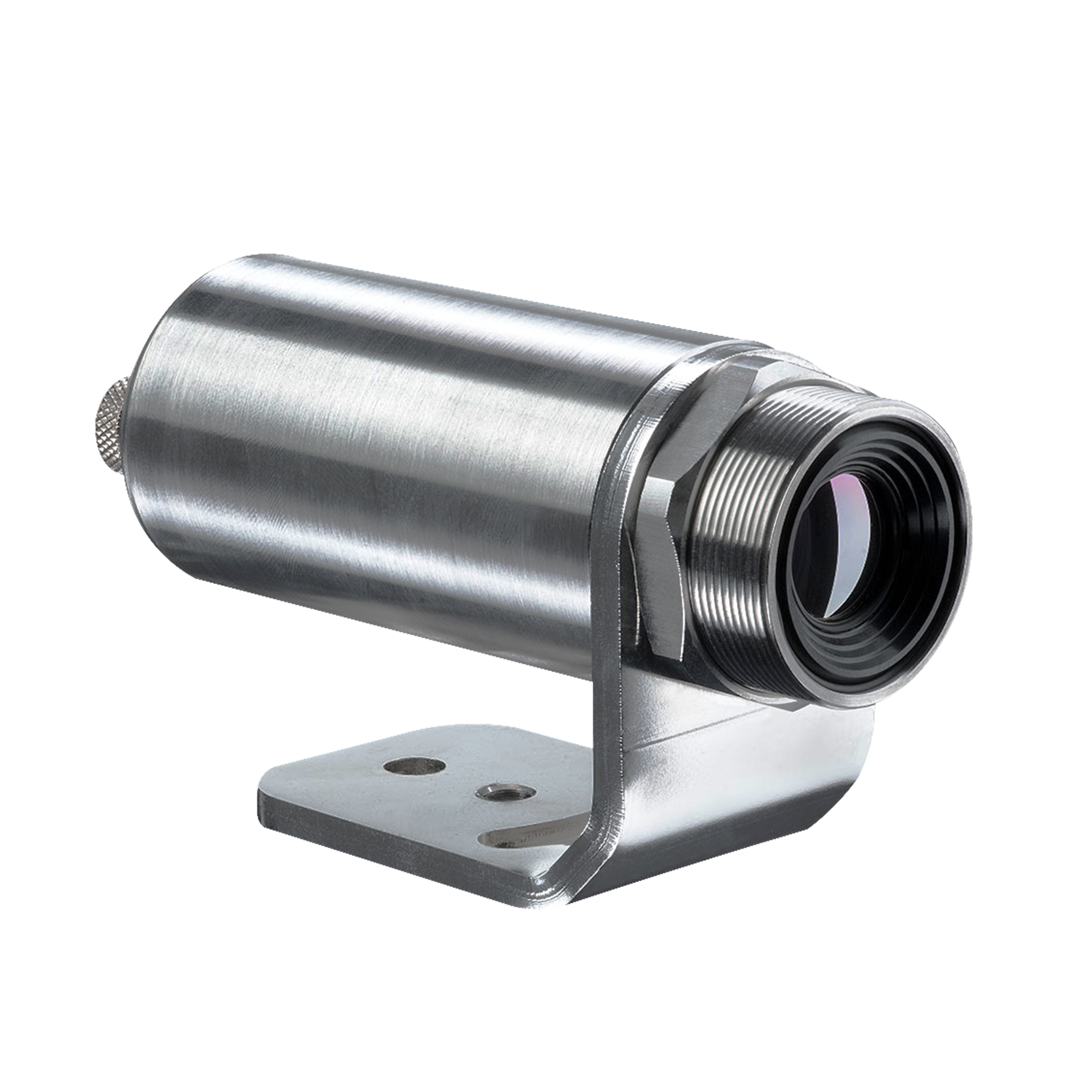

XI80 - Câmera Termográfica Fixa de uso geral, -20 a 900°C, 80x80px, 8 a 14um, 100mK, ethernet

A Optris Xi 80 é uma câmera infravermelha térmica sem contato, inovadora, acessível, de alta qualidade e precisa. Operando na faixa de infravermelho de longo comprimento de onda (LT: 8 – 14 µm), esta câmera infravermelha com visão de futuro captura dados de medição para medições precisas da temperatura da superfície. A câmera termográfica Optris Xi80 atende às demandas da indústria, oferecendo amplas faixas de medição de temperatura, precisão e configurações de campo de visão personalizáveis.

O Xi80 aproveita os preços decrescentes dos detectores infravermelhos e um design exclusivo para reduzir drasticamente o preço de uma câmera infravermelha para medição remota de temperatura industrial. Trata-se de uma câmera infravermelha industrial acessível e de alta qualidade, projetada para atender aplicações de medição muito mais bem atendidas por uma câmera infravermelha do que por um pirômetro de ponto único. A câmera infravermelha captura a impressão digital térmica para operadores que buscam insights térmicos em seus processos.

Projetado e fabricado para aplicações industriais em todo o mundo, este termovisor de baixa resolução (80 x 80 pixels) se destaca na captura de dados de temperatura em uma ampla faixa de -20 °C a 900 °C. O Optris Xi80 também possui uma impressionante relação distância-tamanho-ponto de até 190:1, garantindo medições de temperatura precisas, mesmo ao capturar imagens a uma distância considerável. Essa relação superior entre distância e tamanho-ponto supera o desempenho óptico dos pirômetros modernos e permite o monitoramento detalhado de alvos a grandes distâncias. Além disso, a funcionalidade de foco motorizado permite que os usuários ajustem o foco remotamente com precisão em seus alvos de medição de temperatura de superfície.
O design industrial e robusto do Optris Xi80 garante confiabilidade nesses ambientes industriais exigentes, tornando-o uma ferramenta indispensável para engenheiros de processo que exigem a medição precisa da temperatura infravermelha dos processos de fabricação. Seu design compacto, porém durável e à prova d'água torna este termovisor ideal para configurações fixas instaladas ou montadas, garantindo durabilidade em diversos ambientes de fabricação industrial.

Os sistemas de imagem Optris são câmeras termográficas infravermelhas de visão frontal (FLIR) não refrigeradas, otimizadas principalmente para uso estacionário. Essas câmeras FLIR possuem um detector de imagem bidimensional não refrigerado que gera imagens térmicas radiométricas na faixa de comprimento de onda do infravermelho sem espelhos móveis rotativos ou oscilantes mecânicos. O uso da tecnologia de bolômetro não refrigerado contribui para um design mais confiável, econômico e robusto, especialmente quando comparado às aplicações tradicionais de scanner de linha.

Além disso, essas câmeras infravermelhas podem buscar pontos quentes térmicos de forma autônoma, aumentando sua utilidade e eficiência em diversas tarefas de monitoramento e inspeção. Essas câmeras infravermelhas FLIR são projetadas, desenvolvidas e fabricadas na Alemanha.

A interface principal da câmera infravermelha Optris Xi80 é USB ou Ethernet para conexão a um computador. No entanto, a operação autônoma inteligente permite que a câmera de temperatura sem contato se integre perfeitamente a um circuito de controle, fornecendo dados de temperatura infravermelhos sem a necessidade de codificação de software extensa ou computadores adicionais. A câmera infravermelha possui um localizador automático de pontos, saída analógica direta (0/4-20 mA) e compatibilidade com sistemas de barramento de campo industriais, como Ethernet/IP, Modbus TCP/IP, RS485 ou Profinet, tornando-a a solução definitiva para uso do fabricante de equipamento original (OEM). O modo de operação autônoma Xi80 permite fácil integração desta câmera infravermelha inteligente em máquinas sem a necessidade de conhecimentos de software e orçamento limitado.

O Optris Xi80 opera a uma taxa de quadros de 50 Hz – mesmo sem computadores adicionais, permitindo o monitoramento de processos rápidos. Além disso, funcionalidades de software mais complexas, como varredura de linha ou mesclagem de imagens, estão disponíveis com a licença do software PIX Connect. O PIX Connect é indispensável para pesquisadores que buscam uma câmera infravermelha acessível com uma plataforma de software poderosa para processamento de imagens térmicas e coleta de dados de temperatura. Kits de desenvolvedor estão disponíveis para integradores que desenvolvem soluções de software específicas para cada aplicação.

Esses recursos inovadores aprimoram a capacidade das câmeras infravermelhas de fornecer medições precisas e confiáveis ​​de temperatura de superfície em diversas aplicações, desde o controle de qualidade em processos de fabricação até o monitoramento de condições e atividades de pesquisa e desenvolvimento. A flexibilidade das câmeras infravermelhas Xi80 garante integração perfeita em diversas configurações industriais, aprimorando a adaptabilidade das câmeras a requisitos específicos. Com seus recursos avançados, a Optris Xi80 estabelece um novo padrão para imagens infravermelhas de instalação fixa, fornecendo uma solução econômica e potente para diversas aplicações industriais.

A câmera infravermelha Xi80 é compatível com um amplo conjunto de acessórios para condições ambientais adversas, incluindo um gabinete refrigerado a água, que estende a faixa de temperatura operacional para até 250 ° C. Purgadores de ar mantêm a lente impecável, garantindo medições de temperatura ininterruptas mesmo em ambientes com muita poeira. O portfólio de acessórios compatíveis é complementado por opções de montagem mecânica, interfaces elétricas e cabos de conexão, todos disponíveis a um preço convidativo.

DETECTOR

ÓPTICA

MEDIÇÃO

INTERFACES

ENTRADA/SAÍDA ANALÓGICA

PROCESSAMENTO DE IMAGEM

EM GERAL

AMBIENTAL E CERTIFICAÇÕES

PODER

Acessar software

Posso confiar na medição de temperatura de um único pixel?

Devido à natureza limitada pela difração da óptica infravermelha, a resolução óptica e a qualidade da imagem são fisicamente limitadas. Como as dimensões dos pixels individuais estão na mesma faixa do comprimento de onda infravermelho, os usuários devem garantir que o alvo seja maior que o campo de visão da câmera.

Posso trocar a ótica do Xi80?

A Xi80 pode ser adquirida com qualquer uma das quatro opções ópticas diferentes para maximizar a contagem de pixels no alvo de interesse. No entanto, ao contrário da linha de produtos da série PI, a óptica é parte integrante da construção da câmera e não pode ser alterada ou adicionada após a compra. Se você precisar alterar a ótica, considere a linha de produtos da série PI.

Qual é a velocidade do Xi80 na operação autônoma?

50Hz

Como configuro os endereços IP para as câmeras Xi80?

Use o software PIXConnect para configurar as definições de Ethernet e o modo autônomo.

A câmera suporta DHCP no modo Ethernet?

Não, a câmera deve ser configurada com um endereço IP estático.

Preciso de software para executar a câmera infravermelha?

Não, a câmera infravermelha pode funcionar sem o uso de um computador. Porém, para configuração e ajustes, o software PIXConnect é necessário.

Posso usar a XI80 com metais ou vidro?

É possível medir em superfícies metálicas desde que elas sejam revestidas ou pintadas, de forma a melhorar suas características de emissividade. Alguns metais sem revestimento podem ser medidos pela Xi80 se possuírem cavidades cuja profundidade seja cinco vezes maior que a largura da abertura (por exemplo, furos de parafusos em pastilhas de freio). Metais com superfícies limpas geralmente têm baixa emissividade, sendo mais eficazes de medir com pirômetros de onda curta ou câmeras infravermelhas de onda curta. Para vidros, a Xi80 de onda longa pode medir temperaturas, mas os reflexos do ambiente em superfícies de vidro são reduzidos quando se utiliza a câmera PI G7, que opera em uma região espectral na qual o vidro não é reflexivo (7,9 micrômetros).

Qual cabo preciso para usar a Xi80 com Ethernet?

O fornecimento padrão inclui apenas o cabo USB e o cabo de interface de processo. Para uma conexão Ethernet, é necessário adquirir o cabo Ethernet ACXIETxxx ou o adaptador PoE ACXIETPOE.

Como ajusto o foco da câmera?

O foco motorizado pode ser definido usando o software PIXConnect. Nele, clique no botão “distância” na barra de ferramentas e ajuste o controle deslizante.

Onde a Xi80 é fabricada e ela contém componentes de memória provenientes de fora dos EUA ou da União Europeia?

A Xi 80 é projetada, fabricada e calibrada em Berlim, Alemanha. Alguns componentes eletrônicos podem vir de fora da UE ou dos EUA. Ainda assim, é importante observar que a Xi 80 não armazena imagens térmicas ou valores de temperatura em memória volátil. A Xi 80 armazena apenas imagens térmicas completas, vídeos térmicos (arquivos .ravi) e valores de temperatura no PC do cliente que utiliza o software PIX Connect, necessário para operar a câmera. A câmera usa componentes de memória em sua eletrônica, que podem ser provenientes de fora da UE ou dos EUA, para armazenar uma imagem de referência (também chamada de imagem escura) da pá ou bandeira de correção de não uniformidade e algumas temperaturas de referência usadas para corrigir variações de temperatura. Todos esses elementos de memória são apagados quando a alimentação da câmera é desligada.

A Xi 80 pode operar sem conexão com um computador?

O Xi 80 pode calcular a temperatura de forma autônoma, sem a necessidade de um computador. Os dados de temperatura podem ser transmitidos pelas interfaces USB ou Ethernet ou enviados pela interface de processo. Também há a possibilidade de comunicação via barramento de campo.

O Xi 80 pode enviar informações de temperatura de pontos ou áreas para meu PLC?

O Xi 80 pode enviar informações de temperatura ou alarmes de temperatura pela conexão da Interface de Processo na parte traseira da câmera. Um cabo com componentes eletrônicos integrados e um bloco de terminais acompanham o produto. Ele pode ser configurado no software PIX Connect como Entrada Analógica (AI) e Entrada Digital (DI) para controlar a câmera, ou como Saída Analógica (AO) para gerenciar o processo. O nível do sinal varia de 0 a 10 V (DI = 24 V). Há também uma interface de processo industrial opcional que permite até três valores de temperatura ou alarmes independentes para um CLP fornecido pelo usuário. Adaptadores USB-RS485 estão disponíveis para aplicações que exijam várias saídas acima de três áreas.
