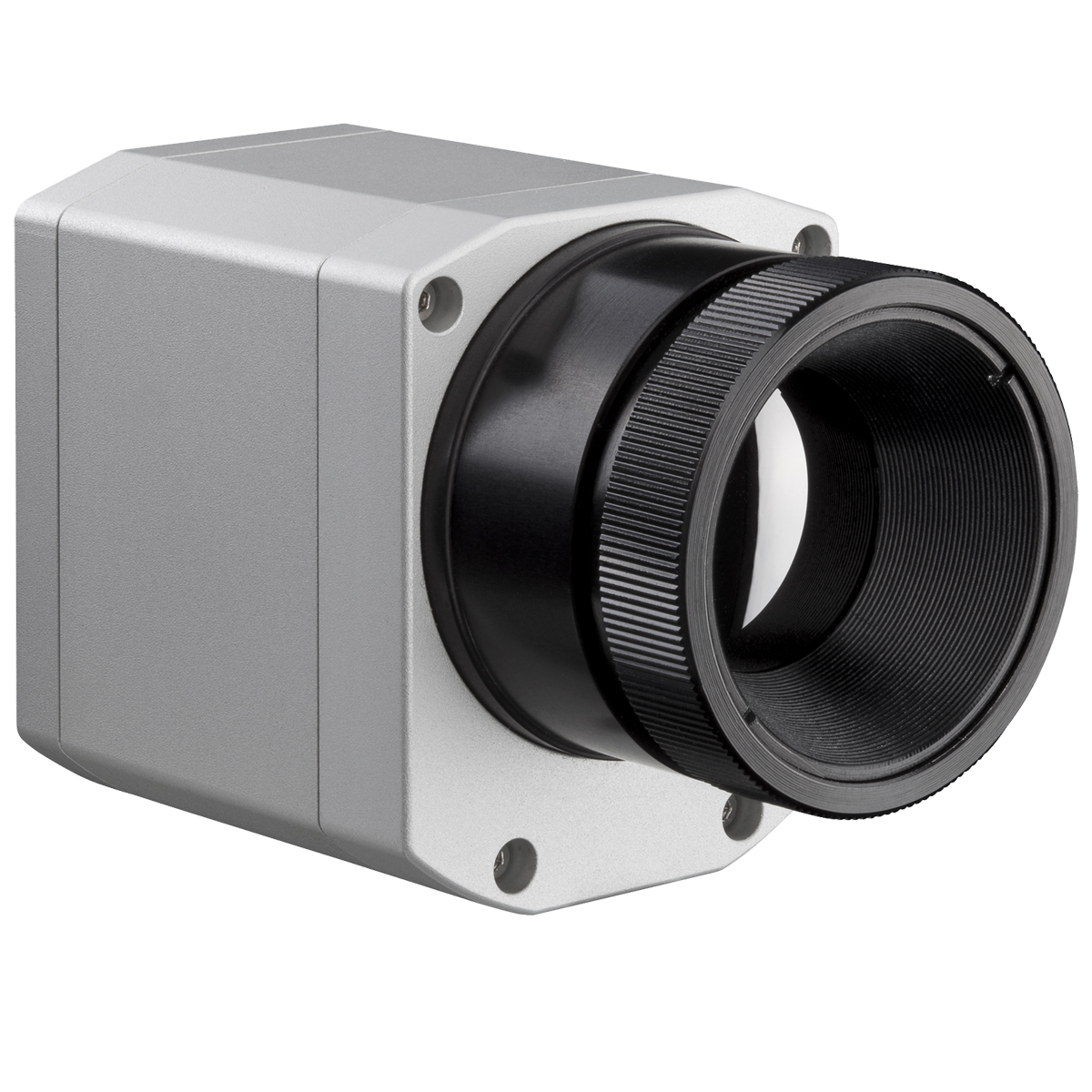

PI640iG7 - Câmera Termográfica Fixa para vidro, 150 a 1500°C, 640x480px, 7.9um

A PI 640i G7 é uma câmera infravermelha de alto desempenho projetada para atender às necessidades de pesquisadores e engenheiros de processo. A câmera termográfica PI 640i G7 é uma câmera infravermelha versátil e de alto desempenho que suporta aplicações remotas de medição de temperatura infravermelha para aplicações de pesquisa e controle de processos. Em sua configuração padrão, esta versátil câmera termográfica apresenta alta resolução VGA e qualidade de imagem, capaz de medir toda a faixa de temperatura de -20 °C a 900 °C. A câmera pode ser calibrada para medições infravermelhas de alta temperatura em uma faixa de temperatura de até 3000 °C. Características superiores de medição radiométrica e alta qualidade de imagem definem a Linha Precision da Optris.

A medição precisa da temperatura do vidro depende significativamente da emissividade, um fator crucial que varia dependendo de diversas influências e deve ser cuidadosamente considerado de acordo com a aplicação específica. A faixa espectral especial G7 de 7,9 µm corresponde à mais alta emissividade do material de vidro, o que facilita a medição remota da temperatura, visto que a região espectral de refletividade e transmissividade é minimizada. Além da redução dos problemas de reflexão, outra vantagem é a menor dependência angular da emissividade da superfície do vidro dentro dessa faixa de comprimento de onda. Como resultado, a temperatura da superfície pode ser medida independentemente da reflexão, mesmo em ângulos de visão inclinados.
Ao contrário de outras câmeras infravermelhas com pixels menores, o tamanho ideal do passo de pixel de 17 µm para radiação infravermelha de longo comprimento de onda permite um pequeno campo de visão de medição (MFOV) de apenas 3 x 3 pixels. A qualidade superior e o tamanho maior da óptica também garantem alta qualidade de imagem, com distorção mínima da imagem e atenuação uniforme mantida em toda a imagem. Uma ampla variedade de lentes ópticas intercambiáveis ​​está disponível para enquadrar adequadamente e maximizar a contagem de pixels no alvo a ser medido. A câmera infravermelha suporta uma taxa de quadros de 32 Hz no modo padrão ou 125 Hz no modo de subquadro de alta velocidade para monitorar processos de fabricação rápidos.

O PI 640i G7 funciona com o software Optris PIX Connect, disponível para download gratuito com atualizações gratuitas. O pacote PIX Connect inclui a capacidade de buscar localizações de pontos quentes e frios, histograma, perfil de temperatura, subtração de imagens e outras ferramentas de processamento de imagens térmicas. Para pesquisadores e engenheiros de processo, a plataforma PIX Connect baseada em PC oferece um poderoso recurso de processamento de imagens térmicas que permite aos usuários extrair e documentar medições de temperatura totalmente calibradas de qualquer pixel na cena. Dados de tempo versus temperatura podem ser extraídos de arquivos de vídeo térmico ao vivo ou gravados contendo dados de temperatura armazenados. Além disso, o software suporta a coleta de dados das temperaturas mais altas, mais baixas e médias de áreas de qualquer tamanho ou formato, bem como de sinais de alarme complexos. Os engenheiros podem reproduzir o vídeo térmico armazenado quadro a quadro, permitindo-lhes capturar e armazenar imagens radiométricas e disparar instantâneos durante mudanças de temperatura.

O PI 640i G7 revolucionou a ideia de scanners de linha na indústria vidreira. As medições de temperatura da linha vidreira são facilitadas por um recurso especial de varredura de linha do software PIX Connect. Esse recurso converte a saída visual bidimensional do termovisor em uma exibição contínua das variações de temperatura em uma única linha, permitindo o monitoramento e a análise precisos das flutuações de temperatura ao longo da linha vidreira. Tradicionalmente, scanners de linha são usados ​​na indústria vidreira para diversos procedimentos de medição. Nesses dispositivos, um detector de ponto é acoplado a um espelho rotativo para gerar uma varredura óptica linear do objeto. Esses dispositivos são volumosos e caros, exigindo muito esforço manual para configuração. Ao usar uma câmera infravermelha como scanner de linha, uma linha arbitrária é selecionada do conjunto de detectores. Além da construção mais compacta e do preço mais baixo, há dois benefícios significativos: a linha a ser varrida pode ser posicionada e dimensionada em qualquer lugar usando o software, e o usuário recebe uma imagem infravermelha completa efetivamente como informação adicional – essas são vantagens importantes, especialmente durante a configuração do sistema. Câmeras infravermelhas podem medir com precisão as temperaturas da superfície de objetos de medição em movimento usando aberturas mínimas. Esta função é particularmente significativa na indústria vidreira, visto que a temperatura do vidro impacta diretamente a qualidade. Consequentemente, as temperaturas são registradas em diversos pontos durante a produção e transmitidas diretamente ao sistema de controle do processo. Com este modo, a câmera infravermelha torna-se a substituta perfeita para as volumosas câmeras mecânicas de varredura de linha infravermelha, ocupando uma fração do espaço necessário para a montagem da tecnologia de varredura de linha mecânica mais antiga.

Por exemplo, o PI 640i G7 com lente de 90° pode escanear toda a largura da chapa de vidro usando o processo de flutuação (até 4 m). Várias câmeras infravermelhas e imagens infravermelhas podem ser mescladas ao software se uma largura maior for necessária. Usando um modo de subquadro de 640 x 120 pixels, os dados podem ser capturados a 125 Hz, o que permite imagens sem distorção e sem desfoque.

O pequeno cabeçote da câmera PI 640i G7 foi projetado para ser facilmente movido da bancada do laboratório para pequenos espaços no chão de fábrica. A robusta certificação IP 67 (NEMA 4) pode suportar temperaturas ambientes de 0 °C a 50 °C sem necessidade de gabinetes. Uma família completa de acessórios equipa a câmera para coleta de dados e controle de temperatura em ambientes de processo extremos. Gabinetes refrigerados a água estão disponíveis para proteger a câmera em temperaturas ambientes de até 315 °C e incluem provisões de montagem para a Interface de Processo Industrial mencionada abaixo. Os acessórios de purga de ar mantêm a óptica livre dos efeitos atenuantes de poeira ou vapores de fábrica e são projetados e testados na fábrica. Gabinetes externos para termovisores com aquecimento integrado equipam o termovisor PI640i G7 para locais de montagem externos.

A câmera infravermelha PI 640i G7 e a plataforma de software PIX Connect foram meticulosamente desenvolvidas para suportar perfeitamente o fluxo de dados de temperatura da câmera para Controladores Lógicos Programáveis ​​(CLPs) externos ou interfaces de controle. Com o acessório Interface de Processo Industrial, saídas de corrente ou relé contendo dados de temperatura ou alarme de áreas específicas podem ser enviadas para um CLP externo. Além disso, a funcionalidade de disparo externo permite a captura de uma única imagem ou sequência de vídeo ao vivo quando as condições se alinham com os limites de temperatura definidos pelo usuário.

A câmera infravermelha PI 640i G7 foi projetada e fabricada na Alemanha e oferece certificados de calibração para clientes que precisam documentar a rastreabilidade.

DETECTOR

ÓPTICA

MEDIÇÃO

INTERFACES

ENTRADA/SAÍDA ANALÓGICA

PROCESSAMENTO DE IMAGEM

EM GERAL

AMBIENTAL E CERTIFICAÇÕES

PODER

1. Por que devo medir vidro com uma câmera infravermelha G7?

A medição precisa da temperatura depende significativamente da emissividade do vidro, um determinante crucial afetado por múltiplos fatores e adaptado a aplicações específicas. A faixa espectral G7 de banda estreita, com pico de 7,9 µm, alinha-se com a maior emissividade do vidro, facilitando a medição remota da temperatura ao minimizar problemas relacionados à refletividade e à transmissividade. Além disso, dentro dessa faixa de comprimento de onda, a dependência angular da emissividade da superfície do vidro é reduzida, permitindo a medição da temperatura independentemente da reflexão, mesmo em ângulos de visão inclinados.

2. Como alinho a câmera?

A câmera infravermelha PI 640i G7 oferece um modo de mira no qual uma imagem infravermelha é exibida, mas nenhum valor de temperatura é medido.

3. Preciso de uma câmera infravermelha de alta resolução, como a PI 640i G7, ou posso usar uma câmera mais barata e de menor resolução?

Depende da necessidade de medição de temperatura. Câmeras de alta resolução como a PI 640i G7 permitem medir alvos menores, posicionar a câmera mais distante e ainda obter medições precisas. Também são mais versáteis para usos futuros. No entanto, se a área a ser medida não for pequena, uma câmera de baixa resolução pode ser mais acessível. Use a Calculadora Óptica Optris e o MFOV para avaliar a escolha ideal.

4. O PI 640i G7 pode ser calibrado com mais de uma lente?

Sim. Existem seis opções diferentes de lentes para a PI 640i G7. Cada lente deve ser calibrada com a câmera para garantir medições precisas. É ideal incluir todas as lentes necessárias já no pedido inicial.

5. Posso comprar outra mais tarde se eu não encomendar mais de uma lente infravermelha com minha primeira câmera PI 640i G7 IR?

Sim. A Optris realiza calibrações de lentes infravermelhas após a compra, mas será necessário enviar a câmera para recalibração com a nova lente.

6. Como carrego arquivos de calibração diferentes se eu mudar a óptica?

Os arquivos de calibração para cada combinação óptica estão disponíveis nos servidores Optris e são carregados automaticamente no PC ao iniciar o processo com internet ativa. Um pendrive com o software e arquivos de calibração também acompanha a câmera.

7. A exportação do PI 640i G7 é controlada?

Sim. Por ser uma câmera de alta resolução, está sujeita a controle de exportação na UE e EUA. Consulte as autoridades locais de conformidade para exportações.

8. Posso usar o PI 640i G7 para medir temperaturas de metais?

Não é o ideal. Metais possuem baixa emissividade e alta refletividade. Câmeras como a PI 1M são mais adequadas para metais. Alternativamente, pintar ou texturizar a superfície metálica pode melhorar a emissividade para uso com o PI 640i G7.

9. Onde o PI 640i G7 é fabricado e ele contém componentes de memória provenientes de fora da UE ou EUA?

Fabricado em Berlim, Alemanha. Alguns componentes podem ser importados, mas o PI 640i G7 não armazena dados em memória volátil. Os dados são salvos no PC com o software PIX Connect. Memória interna é usada apenas para imagens de referência e são apagadas ao desligar a câmera.

10. O PI 640i G7 tem algum recurso de wi-fi ou outra capacidade de comunicação?

Não. A câmera não possui componentes eletrônicos que permitam comunicação externa como wi-fi.

11. O PI 640i G7 pode operar sem conexão com um computador?

Não. Ele precisa estar conectado a um PC com o software PIX Connect para gerar imagens térmicas e medições. Câmeras da série Xi da Optris, por outro lado, suportam operação autônoma.

12. O PI 640i G7 pode enviar informações de temperatura de pontos ou áreas para meu PLC?

Sim. Pode enviar dados pela Interface de Processo traseira, usando cabo com eletrônica integrada e bloco de terminais. O sinal é de 0 a 10 V (DI = 24 V). Interface industrial opcional e adaptadores USB-RS485 estão disponíveis para mais áreas.
