Os cabos termopares isolados em Teflon tem como temperatura de trabalho o limite de até 180°C.  Apresentam excelente resistência a abrasão e uma excelente resistência a umidade.

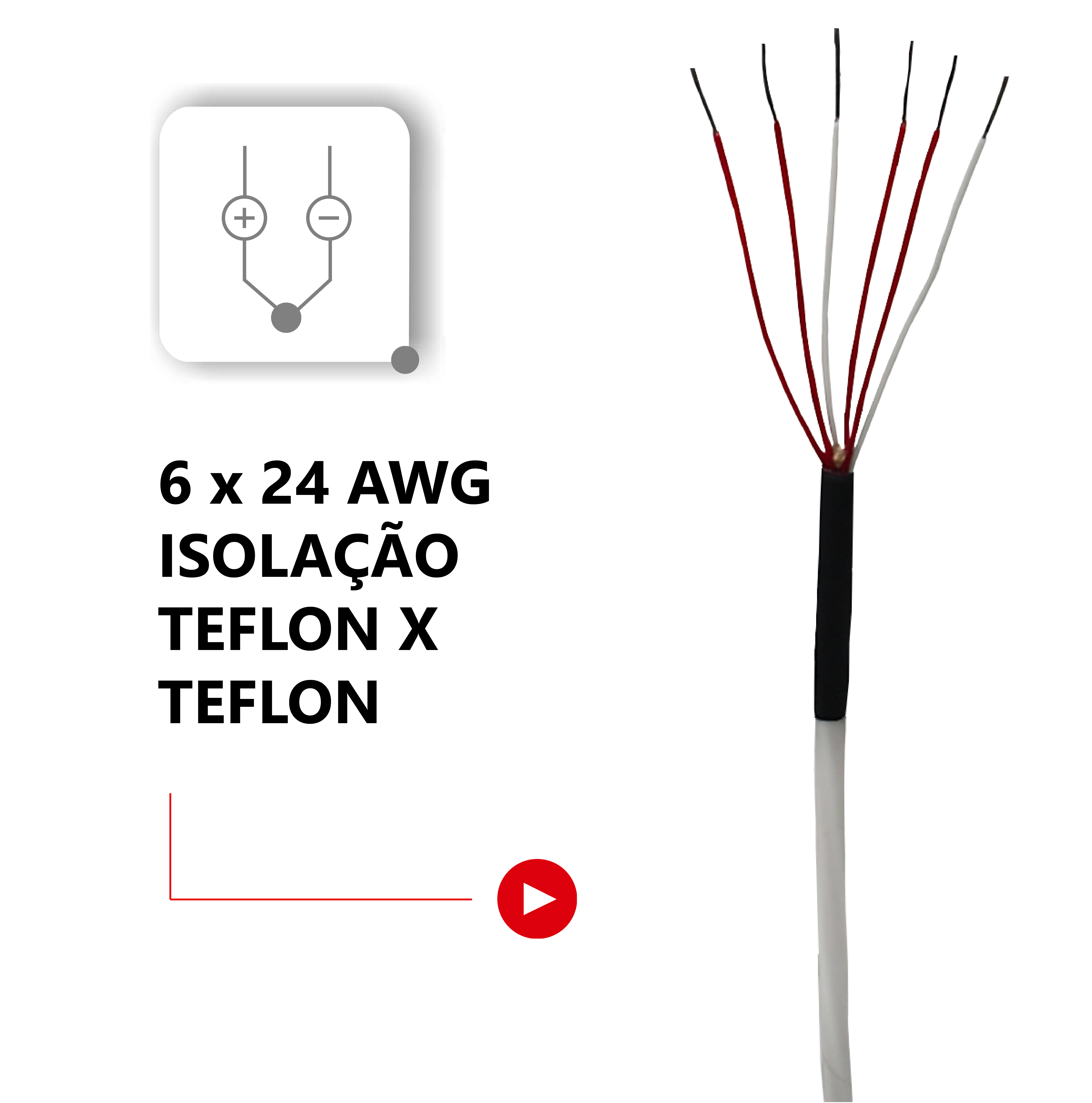

Cabo para termorresistência 6x24 AWG com isolamento em teflon (PTFE)

O cabo para termorresistência 6x24 AWG com isolamento em teflon (PTFE) é utilizado na interligação de sensores de temperatura do tipo RTD com instrumentos de medição, transmissores de temperatura, controladores de processo ou sistemas de automação industrial. Em aplicações de instrumentação, esse cabo conduz o sinal gerado pelo sensor até o sistema de controle, contribuindo para a estabilidade da medição e para o correto funcionamento do processo monitorado.

A construção com seis condutores permite aplicações em sistemas de medição que utilizam ligação em 3 fios ou 4 fios, além de possibilitar a instalação de múltiplos sensores ou circuitos no mesmo cabo, dependendo da arquitetura do sistema de instrumentação. O isolamento em teflon é amplamente utilizado em ambientes industriais devido à sua resistência térmica e estabilidade química, características importantes em processos onde o cabeamento pode ficar exposto a temperaturas elevadas ou ambientes mais agressivos.

Onde usar (aplicações típicas)

Cabos de instrumentação utilizados em sistemas de medição de temperatura são aplicados em diferentes setores industriais. A versão com seis condutores é frequentemente utilizada em instalações onde é necessário conectar mais de um circuito de medição ou onde o projeto exige flexibilidade na configuração do sensor.

• Interligação de sensores RTD instalados em fornos industriais e estufas de processo.
• Monitoramento de temperatura em máquinas industriais e equipamentos OEM.
• Controle térmico em processos químicos e petroquímicos.
• Medição de temperatura em trocadores de calor, caldeiras e sistemas térmicos industriais.
• Sistemas de controle de temperatura em linhas de produção da indústria alimentícia.
• Integração de sensores de temperatura com transmissores de campo e painéis de controle.
• Aplicações em sistemas HVAC industriais utilizados em processos produtivos.
• Instalações de instrumentação onde múltiplos circuitos de medição são necessários.

Essas aplicações são comuns em ambientes industriais onde sensores de temperatura fazem parte do controle do processo e precisam transmitir seus sinais de forma confiável até o sistema de automação.

Benefícios na prática

• Construção com seis condutores que permite maior flexibilidade na ligação de sensores RTD.
• Bitola 24 AWG utilizada em circuitos de instrumentação e transmissão de sinais de sensores.
• Isolamento em teflon (PTFE), material reconhecido pela sua estabilidade térmica e resistência química.
• Aplicação em sistemas industriais de medição e controle de temperatura.
• Compatibilidade com transmissores de temperatura, controladores industriais e sistemas supervisórios.
• Possibilidade de utilização em projetos de instrumentação que exigem múltiplos circuitos ou redundância de medição.
• Adequado para ambientes industriais onde o cabeamento pode ficar exposto a condições térmicas mais severas.

Essas características tornam o cabo adequado para aplicações em que a integridade do sinal do sensor de temperatura é importante para o controle e monitoramento do processo industrial.

Como especificar corretamente

Ao selecionar um cabo para termorresistência em projetos de instrumentação ou automação industrial, alguns fatores devem ser considerados para garantir compatibilidade com o sensor, com o ambiente de instalação e com o sistema de medição.

• Tipo de sensor: verificar se o sensor utiliza ligação em 2, 3 ou 4 fios e como será feita a conexão com o instrumento de medição.
• Quantidade de condutores: cabos com seis condutores podem ser utilizados para diferentes configurações de sensores ou para múltiplos circuitos de medição.
• Bitola do condutor: confirmar se a bitola 24 AWG atende à distância entre o sensor e o sistema de controle.
• Tipo de isolamento: o teflon pode ser indicado para ambientes com temperatura elevada ou presença de agentes químicos.
• Comprimento do cabo: definir conforme a distância entre o ponto de medição e o painel de controle.
• Ambiente de instalação: avaliar exposição a calor, vibração, umidade ou outros fatores presentes no processo industrial.

A correta especificação do cabo contribui para preservar a integridade do sinal do sensor e para o funcionamento confiável dos sistemas de medição de temperatura.

Boas práticas de instalação e uso

• Evitar instalar cabos de instrumentação no mesmo trajeto de cabos de potência.
• Utilizar conectores e terminais adequados para cabos de instrumentação.
• Seguir o esquema de ligação do sensor RTD e do instrumento de medição.
• Evitar dobras excessivas que possam danificar o isolamento do cabo.
• Proteger o cabo em locais com risco de abrasão ou impacto mecânico.
• Realizar inspeções periódicas em instalações industriais com vibração ou temperaturas elevadas.

A instalação adequada e o correto roteamento do cabo ajudam a manter a estabilidade do sinal transmitido pelos sensores de temperatura e contribuem para maior confiabilidade dos sistemas de controle térmico em processos industriais.
