Os cabos termopares isolados em Teflon tem como temperatura de trabalho o limite de até 180°C. Apresentam excelente resistência a abrasão e uma excelente resistência a umidade.

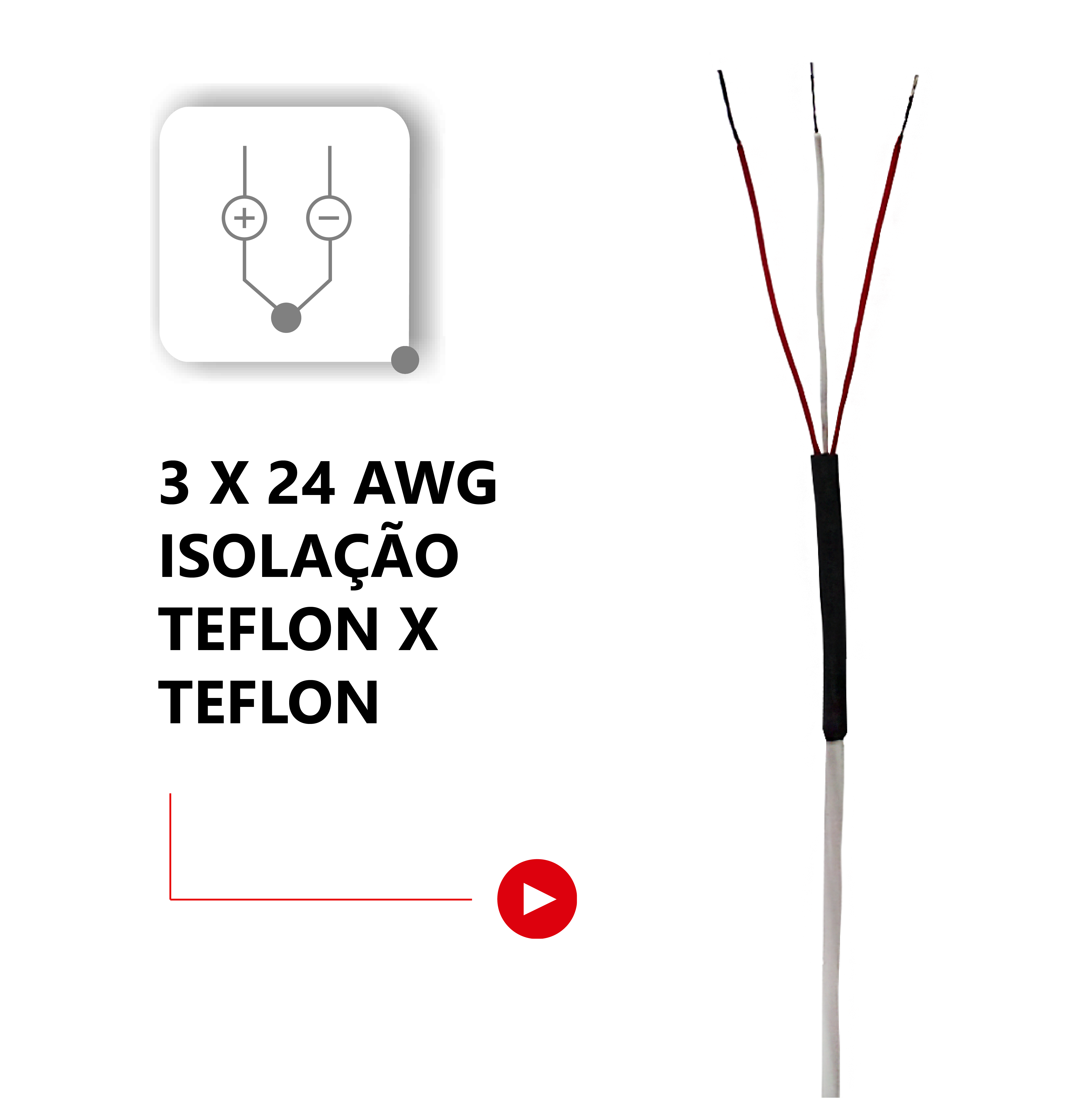

Cabo para termorresistência 3x24 AWG com isolamento em teflon (PTFE)

O cabo para termorresistência 3x24 AWG com isolamento em teflon (PTFE) é utilizado na interligação de sensores de temperatura do tipo RTD com instrumentos de medição, controladores de processo ou transmissores de temperatura. Em sistemas de automação industrial, esse cabo tem a função de conduzir o sinal gerado pelo sensor até o sistema de controle mantendo estabilidade elétrica e compatibilidade com circuitos de instrumentação.

A configuração com três condutores permite utilização em sensores RTD com ligação em 3 fios, um padrão bastante utilizado em aplicações industriais porque permite compensar parcialmente a resistência do cabo no circuito de medição. O uso de isolamento em teflon é comum em ambientes industriais onde o cabo pode ficar exposto a temperaturas elevadas, agentes químicos ou condições que exigem maior resistência térmica e estabilidade do material isolante.

Onde usar (aplicações típicas)

Cabos de instrumentação para sensores de temperatura são amplamente utilizados em sistemas de controle térmico em diferentes setores industriais. A versão com isolamento em teflon pode ser aplicada em ambientes onde há maior exigência térmica ou presença de agentes químicos que poderiam afetar outros tipos de isolamento.

• Interligação de sensores de temperatura em fornos industriais e estufas de processo.
• Sistemas de controle térmico em máquinas industriais e equipamentos OEM.
• Aplicações de monitoramento de temperatura em processos químicos e petroquímicos.
• Controle de temperatura em linhas de produção da indústria alimentícia.
• Medição de temperatura em trocadores de calor, aquecedores e sistemas térmicos.
• Integração de sensores RTD com transmissores de temperatura instalados em campo.
• Sistemas HVAC industriais utilizados em instalações técnicas ou processos produtivos.
• Aplicações de instrumentação em painéis de controle e sistemas supervisórios.

Esses cenários são comuns em ambientes industriais onde sensores de temperatura precisam transmitir sinais de medição até controladores, CLPs ou sistemas de supervisão responsáveis pelo controle do processo.

Benefícios na prática

• Construção com três condutores adequada para sensores RTD com ligação em 3 fios.
• Bitola 24 AWG utilizada em circuitos de instrumentação e transmissão de sinais de sensores.
• Isolamento em teflon (PTFE), material amplamente utilizado em aplicações industriais devido à sua resistência térmica e estabilidade química.
• Aplicação em sistemas de medição e controle de temperatura em processos industriais.
• Compatibilidade com instrumentos de automação como controladores, transmissores de temperatura e registradores.
• Utilização em ambientes industriais onde o cabo pode ficar próximo a fontes de calor ou condições de processo mais severas.
• Possibilidade de uso em diferentes tipos de instalações de instrumentação industrial.

Essas características tornam o cabo adequado para aplicações em que a integridade do sinal do sensor de temperatura é importante para o funcionamento correto do sistema de controle.

Como especificar corretamente

A escolha do cabo adequado para sensores de temperatura depende de alguns fatores relacionados ao tipo de sensor, ao ambiente de instalação e à arquitetura do sistema de instrumentação.

• Tipo de sensor: verificar se o sensor utiliza ligação em 2, 3 ou 4 fios; este cabo é indicado para sistemas com ligação em 3 fios.
• Bitola do condutor: confirmar se a bitola 24 AWG é adequada para a distância entre o sensor e o instrumento de medição.
• Tipo de isolamento: o teflon pode ser utilizado em aplicações onde o cabo fica exposto a temperaturas elevadas ou ambientes industriais mais agressivos.
• Comprimento do cabo: definir conforme a distância entre o sensor instalado no processo e o sistema de controle.
• Ambiente de instalação: avaliar presença de temperatura elevada, umidade, agentes químicos ou vibração mecânica.
• Compatibilidade com instrumentos: verificar integração com transmissores de temperatura, controladores, registradores ou sistemas supervisórios.

Uma especificação correta ajuda a garantir que o sinal do sensor de temperatura seja transmitido de forma adequada ao sistema de controle do processo.

Boas práticas de instalação e uso

• Evitar instalar cabos de instrumentação no mesmo eletroduto ou bandejamento de cabos de potência.
• Utilizar terminais e conectores apropriados para cabos de instrumentação.
• Respeitar o esquema de ligação do sensor RTD e do instrumento de medição.
• Evitar dobras excessivas que possam danificar o isolamento do cabo.
• Proteger o cabo em pontos onde possa ocorrer abrasão mecânica.
• Realizar inspeções periódicas em ambientes industriais com vibração ou temperaturas elevadas.

A aplicação correta e a instalação adequada do cabo contribuem para maior estabilidade do sinal transmitido pelos sensores de temperatura e para o funcionamento confiável dos sistemas de controle térmico em ambientes industriais.
