Os cabos utilizados com termorresistência isolados em Fibra Vidro tem como temperatura de trabalho o limite de até 270°C.  Apresentam pouca resistência a abrasão e uma baixa resistência a umidade devido a sua porosidade.

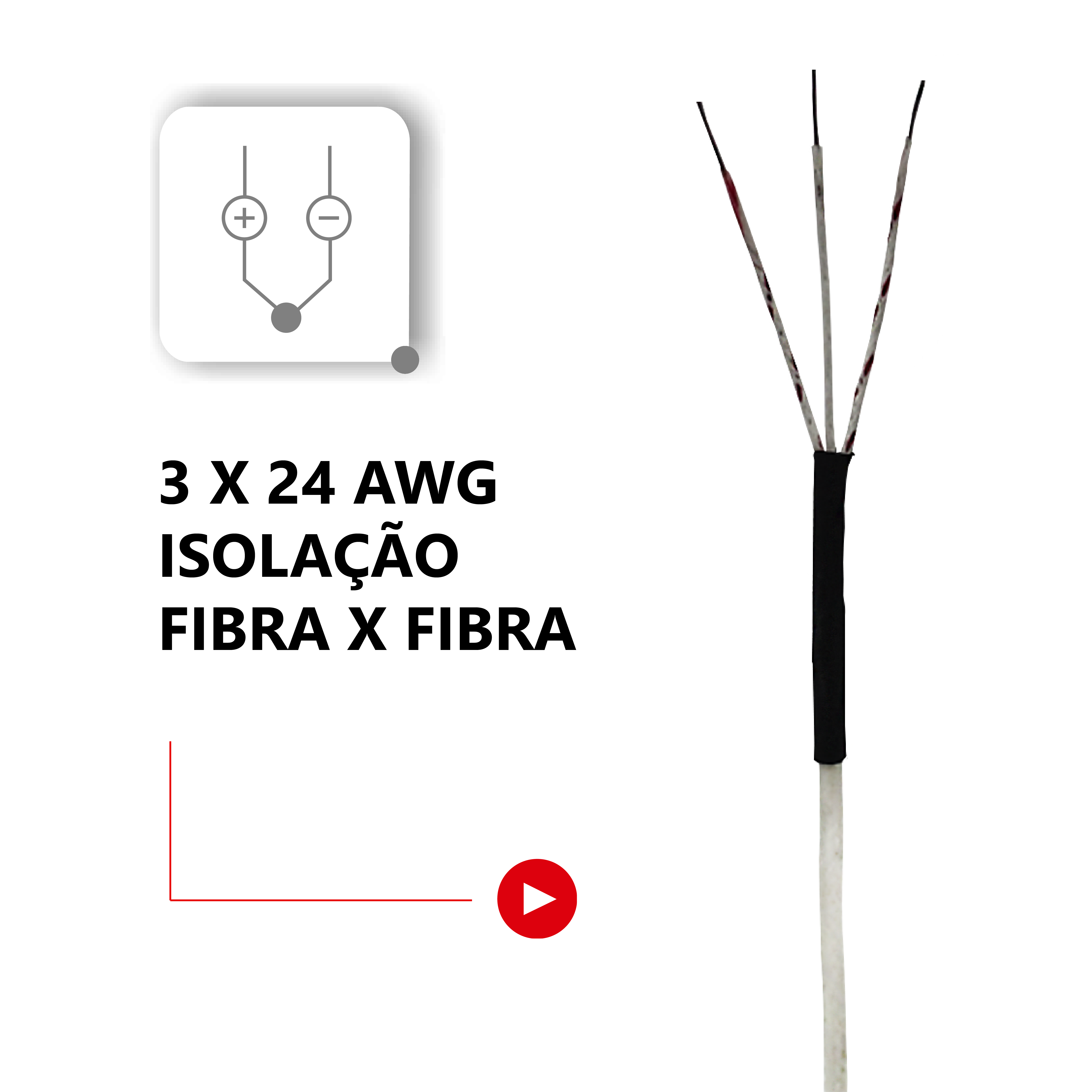

Cabo para termorresistência 3x24 AWG com isolamento em fibra

O cabo para termorresistência 3x24 AWG com isolamento em fibra x fibra é utilizado na interligação de sensores de temperatura do tipo termorresistência (RTD) com instrumentos de medição, controladores de temperatura ou transmissores de sinal. Esse tipo de cabo é empregado em sistemas de instrumentação industrial onde a transmissão do sinal do sensor precisa ocorrer com estabilidade elétrica e resistência às condições térmicas do ambiente.

A construção com três condutores permite utilização em circuitos de ligação em 3 fios, configuração comum em sensores RTD utilizados em automação industrial. Esse tipo de ligação é amplamente aplicado porque permite compensar a resistência do cabo no circuito de medição, contribuindo para maior estabilidade da leitura em comparação com sistemas de dois fios. O isolamento em fibra é utilizado em aplicações onde o cabo pode ficar exposto a temperaturas mais elevadas ou proximidade de fontes de calor presentes em processos industriais.

Onde usar (aplicações típicas)

Cabos para sensores de temperatura são utilizados em diferentes sistemas de automação e controle de processos industriais, principalmente em instalações onde sensores de temperatura precisam ser conectados a instrumentos de medição ou sistemas de supervisão.

• Interligação de termorresistências instaladas em fornos industriais e estufas de processo.
• Monitoramento de temperatura em máquinas industriais e equipamentos OEM.
• Aplicações de controle térmico em processos químicos, petroquímicos e industriais em geral.
• Sistemas de controle de temperatura na indústria alimentícia e de bebidas.
• Monitoramento térmico em trocadores de calor, aquecedores e utilidades industriais.
• Integração de sensores de temperatura com controladores, registradores ou transmissores de sinal.
• Sistemas HVAC industriais utilizados em ambientes técnicos ou industriais.
• Linhas de produção automatizadas que dependem de medições térmicas para controle de processo.

Essas aplicações são comuns em ambientes industriais onde sensores de temperatura precisam transmitir sinais confiáveis até o sistema de controle ou supervisão do processo.

Benefícios na prática

• Configuração com três condutores adequada para ligação em 3 fios em sensores de termorresistência.
• Bitola 24 AWG utilizada em aplicações de instrumentação e transmissão de sinais de sensores.
• Isolamento em fibra que pode ser aplicado em ambientes onde o cabo fica exposto a temperaturas mais elevadas.
• Utilização em sistemas de medição de temperatura com sensores RTD.
• Compatibilidade com instrumentos de automação industrial como controladores, transmissores e sistemas supervisórios.
• Aplicação em instalações industriais que exigem estabilidade na transmissão de sinais de sensores.
• Possibilidade de utilização em diferentes tipos de processos industriais e equipamentos.

Essas características tornam o cabo adequado para aplicações onde o sinal proveniente do sensor de temperatura precisa ser transmitido com estabilidade até o sistema de controle.

Como especificar corretamente

Ao selecionar um cabo para termorresistência em um projeto de instrumentação ou automação industrial, alguns critérios devem ser considerados para garantir compatibilidade com o sensor e com o ambiente de instalação.

• Tipo de sensor: verificar se o sensor de temperatura utiliza ligação em 2, 3 ou 4 fios; este cabo é indicado para sistemas de ligação em 3 fios.
• Bitola do condutor: confirmar se a bitola 24 AWG atende à distância entre o sensor e o instrumento de medição.
• Tipo de isolamento: o isolamento em fibra pode ser utilizado em aplicações próximas a fontes de calor ou ambientes com temperatura elevada.
• Comprimento do cabo: definir conforme a distância entre o ponto de medição e o painel de controle.
• Ambiente de instalação: avaliar exposição a temperatura, vibração, agentes químicos ou condições mecânicas.
• Compatibilidade com o sistema de instrumentação: verificar conexão com transmissores de temperatura, controladores ou sistemas supervisórios.

A correta especificação do cabo ajuda a preservar a integridade do sinal do sensor e contribui para medições de temperatura mais confiáveis no sistema de automação.

Boas práticas de instalação e uso

• Evitar a instalação do cabo de instrumentação no mesmo caminho de cabos de potência.
• Utilizar conectores e terminais apropriados para cabos de instrumentação.
• Respeitar o esquema de ligação do sensor de temperatura e do instrumento de medição.
• Evitar curvas excessivamente fechadas que possam danificar o cabo.
• Proteger o cabo em locais com risco de abrasão mecânica.
• Verificar periodicamente a integridade do cabo em ambientes industriais com vibração ou temperatura elevada.

Essas práticas ajudam a manter a estabilidade do sinal transmitido pelos sensores de temperatura e contribuem para maior confiabilidade dos sistemas de medição térmica em aplicações industriais.
