Os cabos termopares isolados em Fibra Vidro tem como temperatura de trabalho o limite de até 270°C.  Apresentam pouca resistência a abrasão e uma baixa resistência a umidade devido a sua porosidade. A trança de cobre estanhado adicionado a sua isolação proporciona uma maior resistência a tração, auxiliando também quando submetido a uma temperatura próximo de seu limite de garantir a integridade da fibra de vidro.

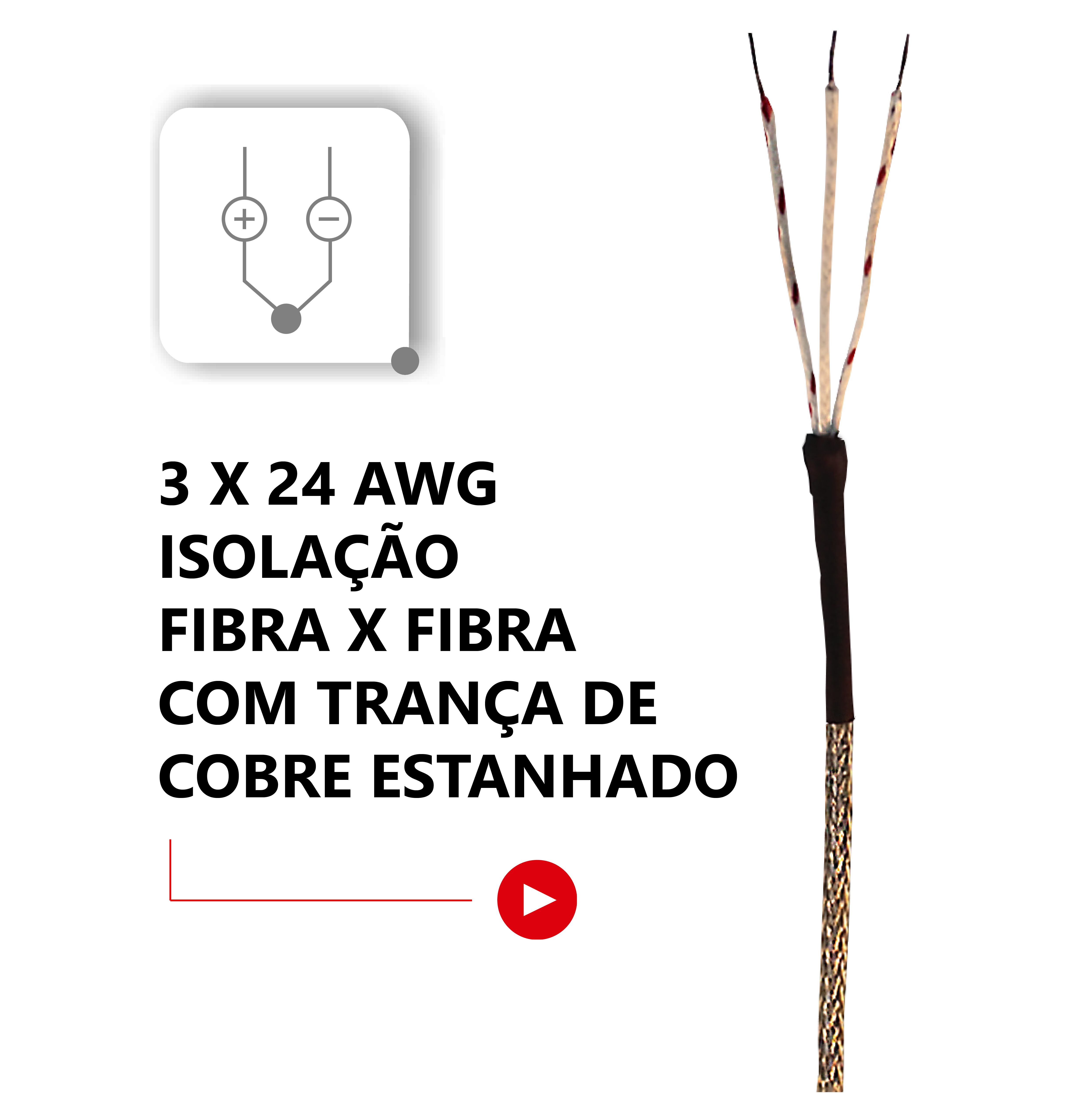

Cabo para termorresistência com isolamento em fibra e blindagem em cobre estanhado

O cabo para termorresistência 3x24 AWG com isolamento em fibra e trança de cobre estanhado é utilizado na interligação de sensores de temperatura do tipo termorresistência com instrumentos de medição, controladores ou transmissores de sinal. Esse tipo de cabo é projetado para aplicações de instrumentação industrial onde é necessário manter estabilidade na transmissão do sinal do sensor, mesmo em ambientes sujeitos a temperatura elevada ou interferências eletromagnéticas.

A configuração com três condutores permite utilização em sistemas de ligação em 3 fios, bastante comum em sensores RTD, pois contribui para compensar a resistência dos cabos e melhorar a precisão da medição. O isolamento em fibra é empregado em aplicações onde o cabo pode estar exposto a temperaturas mais elevadas em comparação com cabos de uso geral, enquanto a trança de cobre estanhado atua como blindagem eletromagnética, ajudando a reduzir interferências externas no sinal de instrumentação.

Onde usar (aplicações típicas)

Cabos para sensores de temperatura são amplamente utilizados em sistemas de automação e instrumentação industrial, especialmente em aplicações onde a medição de temperatura precisa ser transmitida com confiabilidade até o sistema de controle ou supervisão.

• Interligação de termorresistências instaladas em fornos industriais e estufas de processo.
• Sistemas de medição de temperatura em máquinas industriais e equipamentos OEM.
• Aplicações de controle térmico em processos químicos, alimentícios e farmacêuticos.
• Monitoramento de temperatura em trocadores de calor, aquecedores e utilidades industriais.
• Integração de sensores de temperatura com controladores de temperatura e transmissores de sinal.
• Sistemas HVAC industriais que utilizam sensores de temperatura para controle de ambientes ou dutos.
• Linhas de produção automatizadas que dependem de sensores térmicos para monitoramento contínuo.
• Instalações industriais com presença de ruído elétrico onde a blindagem do cabo ajuda a reduzir interferências.

Essas aplicações são comuns em ambientes industriais onde sensores de temperatura precisam transmitir sinais estáveis até o sistema de automação ou instrumentação.

Benefícios na prática

• Configuração com três condutores adequada para ligação em 3 fios em sensores de termorresistência.
• Bitola 24 AWG utilizada em aplicações de instrumentação e transmissão de sinais de sensores.
• Isolamento em fibra que pode suportar ambientes com temperaturas mais elevadas em comparação com cabos convencionais.
• Trança de cobre estanhado que atua como blindagem contra interferências eletromagnéticas.
• Aplicação adequada para sistemas de automação e controle de processos industriais.
• Compatibilidade com sensores RTD utilizados em instrumentação térmica.
• Utilização em instalações onde é necessário proteger o sinal do sensor contra ruídos elétricos.

Essas características tornam o cabo adequado para aplicações onde a confiabilidade da transmissão do sinal de temperatura é um fator importante para o controle do processo.

Como especificar corretamente

Ao selecionar um cabo para termorresistência em um projeto de instrumentação, alguns critérios técnicos devem ser considerados para garantir compatibilidade com o sensor e com o ambiente de instalação.

• Tipo de sensor: verificar se o sensor utiliza ligação em 2, 3 ou 4 fios; este cabo é indicado para ligação em 3 fios.
• Bitola do condutor: avaliar se a bitola 24 AWG é adequada para a distância entre sensor e instrumento.
• Material de isolamento: considerar o uso de isolamento em fibra quando o cabo estiver próximo a fontes de calor ou ambientes com temperatura elevada.
• Tipo de blindagem: a trança de cobre estanhado contribui para reduzir interferências eletromagnéticas em ambientes industriais.
• Comprimento do cabo: definir conforme a distância entre o sensor e o painel de controle ou instrumento de medição.
• Ambiente de instalação: verificar exposição a temperatura, vibração, agentes químicos ou umidade.

A correta especificação do cabo ajuda a preservar a qualidade do sinal do sensor e contribui para medições de temperatura mais estáveis no sistema de controle.

Boas práticas de instalação e uso

• Evitar instalar cabos de instrumentação no mesmo eletroduto ou bandeja de cabos de potência.
• Manter a continuidade da blindagem ao longo da instalação quando aplicável.
• Utilizar conectores e terminais adequados para cabos de instrumentação.
• Respeitar o esquema de ligação do sensor e do instrumento de medição.
• Evitar curvas muito fechadas ou esforços mecânicos excessivos no cabo.
• Proteger o cabo em áreas onde possa ocorrer abrasão ou contato com superfícies aquecidas.

A adoção dessas práticas ajuda a preservar a integridade do cabo e contribui para a estabilidade do sinal transmitido pelos sensores de temperatura em sistemas industriais.
