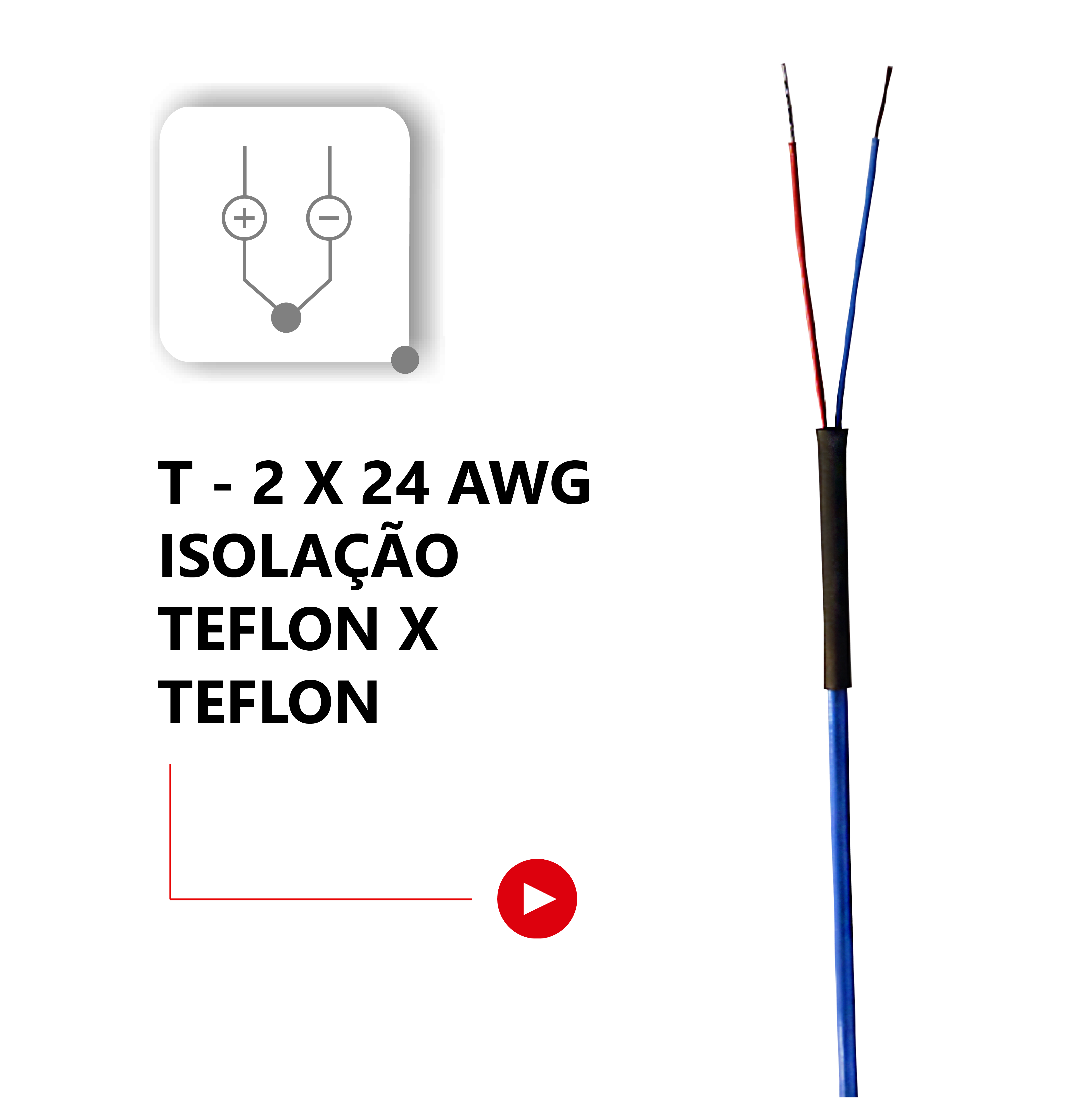

Os cabos termopares isolados em Teflon tem como temperatura de trabalho o limite de até 180°C.

Apresentam excelente resistência a abrasão e uma excelente resistência a umidade.

O cabo de extensão tipo T é utilizado em sistemas de medição de temperatura que empregam termopares tipo T, permitindo a conexão entre o sensor instalado no processo e o instrumento de medição ou controle localizado em painéis ou sistemas de automação. Esse tipo de cabo possui características elétricas compatíveis com o termopar correspondente, contribuindo para a transmissão do sinal de temperatura ao longo da instalação até indicadores, controladores ou sistemas supervisórios.

Em plantas industriais, sensores de temperatura podem estar instalados diretamente em equipamentos de processo, tanques, tubulações ou câmaras térmicas, enquanto os instrumentos de medição permanecem centralizados em painéis ou salas de controle. Nesses cenários, o cabo de extensão possibilita transportar o sinal gerado pelo termopar ao longo da instalação, desde que seja selecionado corretamente de acordo com o tipo de sensor utilizado e com as condições do ambiente industrial.

Onde usar

O cabo de extensão tipo T é utilizado em aplicações industriais que utilizam termopares tipo T para monitoramento e controle de temperatura. Entre os cenários mais comuns estão:

• Processos industriais que exigem monitoramento contínuo de temperatura em equipamentos de produção
• Sistemas de controle térmico em tanques, trocadores de calor ou tubulações de processo
• Equipamentos OEM que utilizam sensores de temperatura para controle operacional
• Linhas de produção com instrumentação térmica integrada ao sistema de automação
• Indústrias químicas e petroquímicas com monitoramento de processos térmicos
• Indústrias alimentícias que utilizam controle de temperatura em etapas produtivas
• Equipamentos laboratoriais ou bancadas de teste utilizadas em engenharia de processos
• Sistemas de utilidades industriais que monitoram temperatura de fluidos ou equipamentos

Benefícios na prática

• Permite a extensão do sinal do termopar tipo T entre o ponto de medição e o instrumento de controle
• Compatibilidade elétrica com sensores de temperatura tipo T utilizados em instrumentação industrial
• Facilita a instalação de sensores em locais afastados do painel de controle ou sistema de automação
• Possibilita integração com controladores de temperatura, indicadores e sistemas supervisórios
• Contribui para organização de sistemas de instrumentação distribuída em plantas industriais
• Auxilia na padronização de projetos de medição de temperatura em máquinas e processos
• Pode ser aplicado em diferentes ambientes industriais conforme o tipo de isolação selecionado

Como especificar corretamente

Ao selecionar um cabo de extensão para aplicações com termopares tipo T, é importante considerar alguns fatores técnicos relacionados ao sistema de instrumentação e às condições de instalação:

• Tipo de sensor utilizado no processo (termopar tipo T)
• Material dos condutores compatível com o tipo de termopar utilizado
• Tipo de isolação do cabo, considerando temperatura ambiente e condições de instalação
• Quantidade de vias ou pares necessários conforme o projeto de instrumentação
• Comprimento do cabo necessário entre o sensor e o instrumento de medição ou controle
• Condições ambientais do local de instalação, como umidade, vibração ou interferência elétrica
• Compatibilidade com conectores, bornes ou sistemas de ligação utilizados no painel

Boas práticas de instalação

• Utilizar cabos de extensão compatíveis com o tipo de termopar instalado no processo
• Identificar corretamente a polaridade dos condutores durante a instalação
• Evitar emendas desnecessárias ao longo do percurso do cabo
• Manter o cabo afastado de linhas de potência para reduzir interferências elétricas
• Selecionar isolação adequada às condições térmicas e ambientais do local
• Proteger o cabo contra danos mecânicos em áreas industriais com movimentação de equipamentos

Em projetos de instrumentação industrial, a utilização de cabos de extensão adequados é um fator importante para manter a integridade do sinal de temperatura entre o sensor instalado no processo e o sistema de medição ou controle. A correta seleção do cabo, considerando tipo de termopar, distância entre os equipamentos e condições do ambiente de instalação, contribui para o funcionamento adequado do sistema de monitoramento de temperatura.
