Cabo de extensão tipo J para instrumentação de temperatura

O cabo de extensão tipo J é utilizado em sistemas de medição de temperatura que utilizam termopares tipo J, permitindo a conexão entre o sensor instalado no processo e o instrumento de medição ou controle. Esse tipo de cabo é projetado para manter características elétricas compatíveis com o termopar, ajudando a preservar a precisão da leitura ao longo do percurso do sinal até o controlador, indicador ou sistema de automação industrial.

Em ambientes industriais, sensores de temperatura frequentemente são instalados distantes dos painéis de controle ou instrumentos de medição. Nesses casos, o cabo de extensão possibilita transportar o sinal do termopar até o sistema de instrumentação com maior confiabilidade, desde que seja selecionado de acordo com o tipo de sensor utilizado e as condições de instalação do processo.

Onde usar

O cabo de extensão tipo J é utilizado em aplicações industriais que empregam termopares tipo J para monitoramento e controle de temperatura. Entre os cenários mais comuns estão:

• Fornos industriais e estufas de processos térmicos
• Máquinas industriais que utilizam sensores de temperatura tipo J
• Sistemas de aquecimento elétrico ou a gás
• Linhas de produção com controle térmico de processo
• Equipamentos OEM com monitoramento de temperatura
• Plantas químicas e petroquímicas com instrumentação de temperatura
• Indústrias alimentícias que utilizam controle térmico em processos produtivos
• Sistemas de geração de energia com monitoramento de temperatura

Benefícios na prática

• Permite extensão do sinal do termopar tipo J até o instrumento de medição
• Compatibilidade elétrica com sensores de temperatura tipo J
• Facilita instalação de sensores em locais distantes do painel de controle
• Aplicação em diferentes ambientes industriais conforme a isolação do cabo
• Integração com controladores de temperatura, indicadores e sistemas de automação
• Suporte a projetos de instrumentação distribuída em plantas industriais
• Auxilia na organização e padronização de sistemas de medição de temperatura

Como especificar corretamente

Para selecionar um cabo de extensão adequado para aplicações com termopares tipo J, é importante considerar alguns fatores técnicos relacionados ao processo e ao sistema de instrumentação:

• Tipo de sensor utilizado no processo (termopar tipo J)
• Material dos condutores compatível com o tipo de termopar

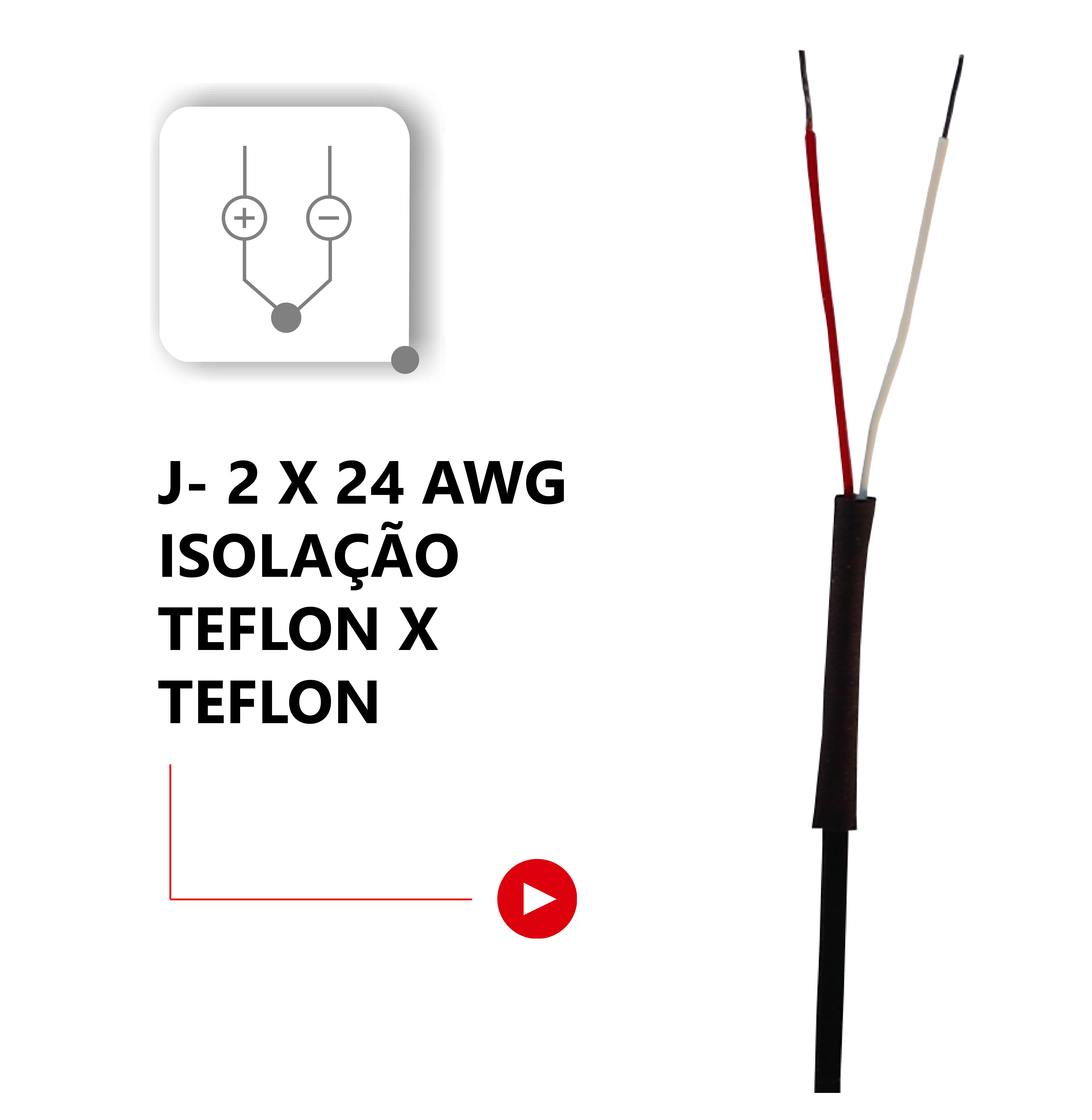

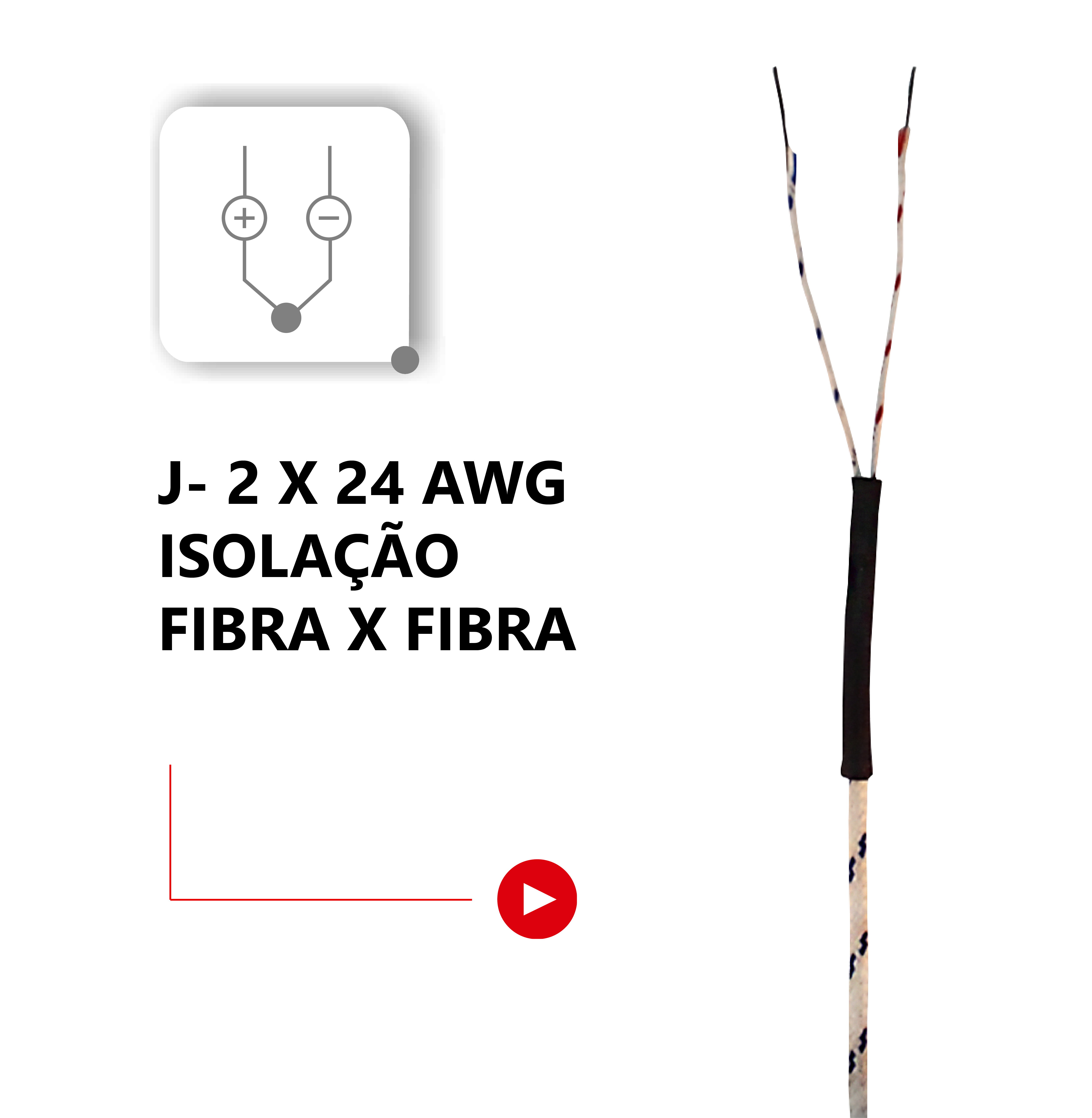

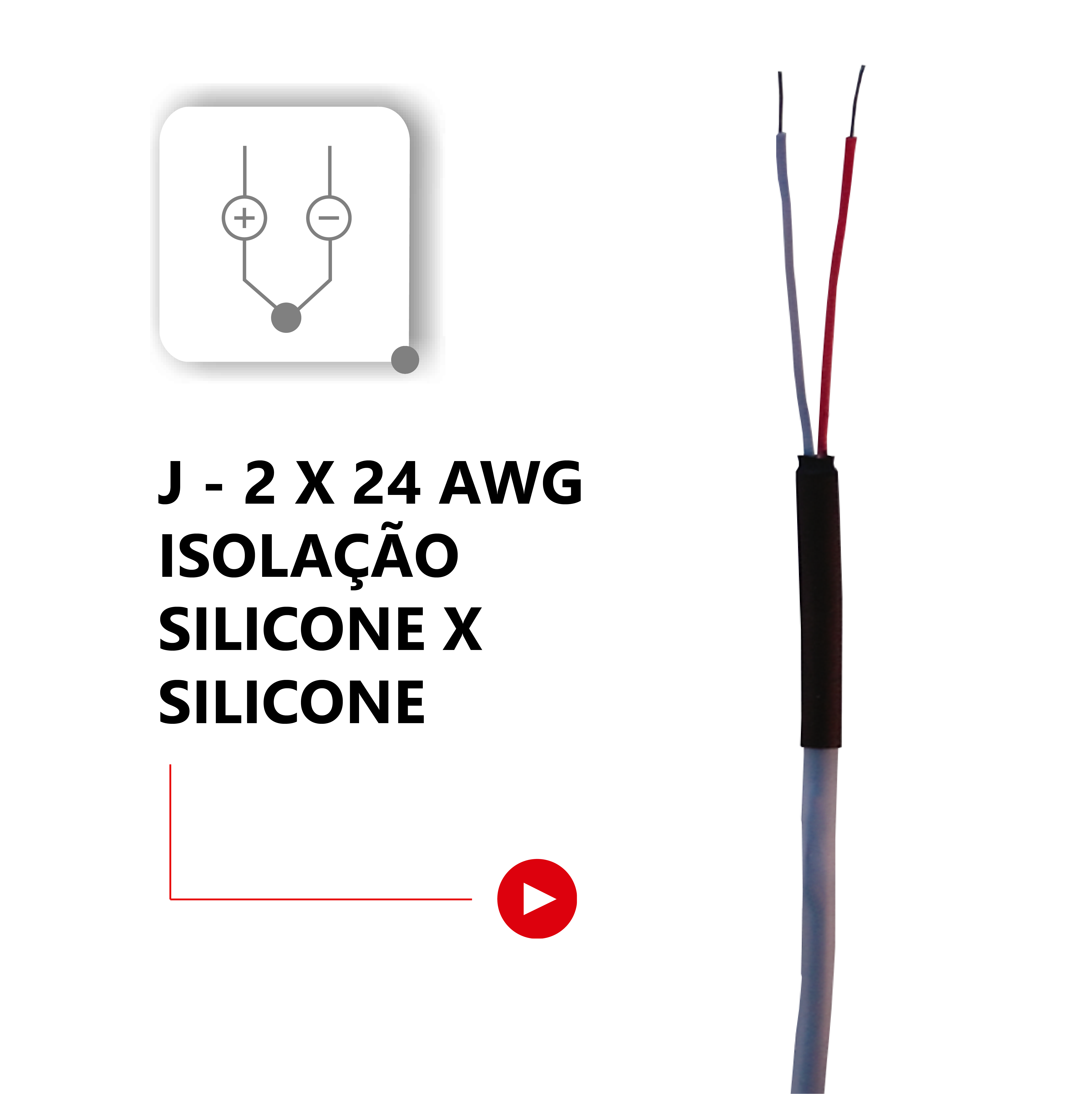

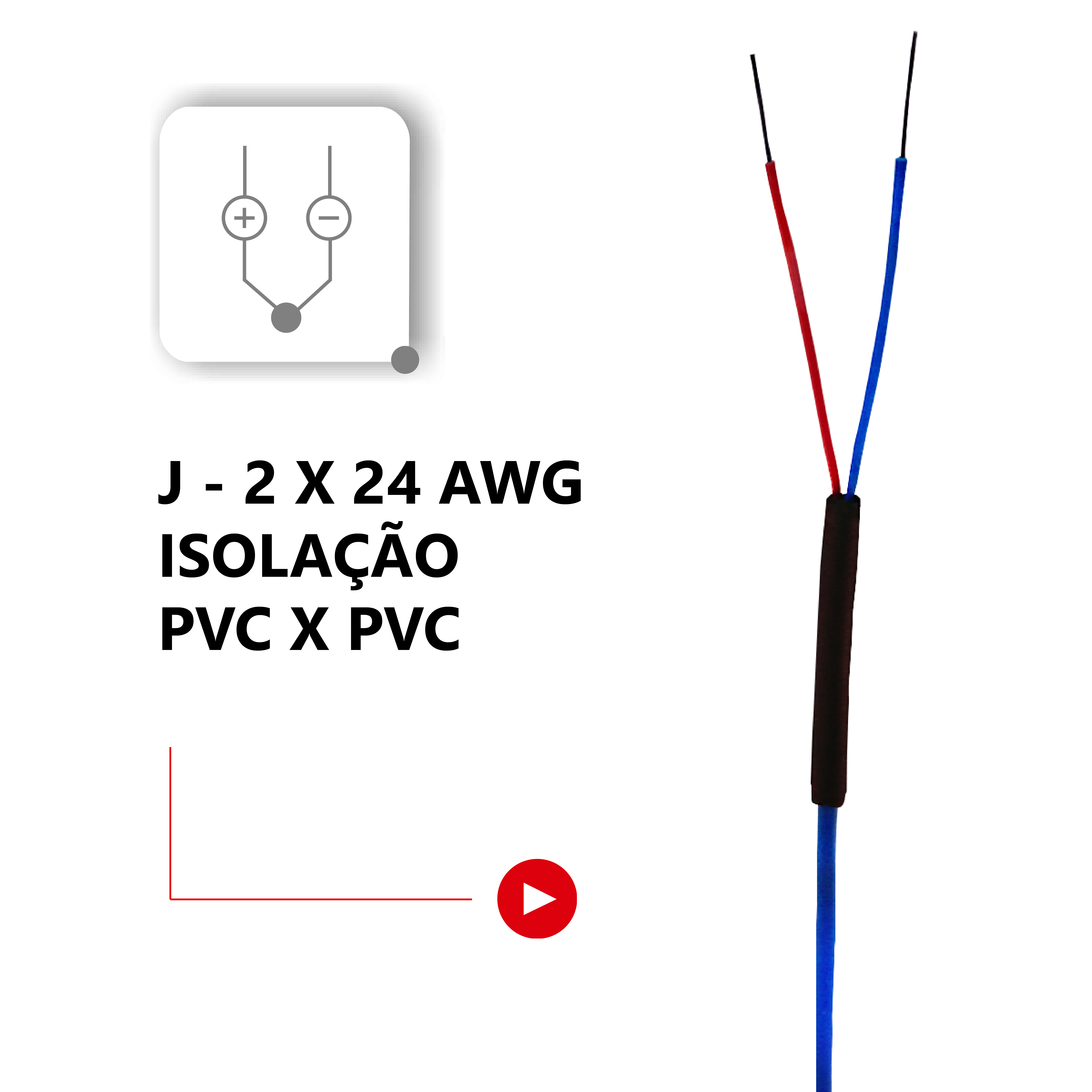

• Tipo de isolação do cabo, de acordo com temperatura ambiente e condições do local
• Quantidade de vias e configuração do cabo conforme a aplicação
• Comprimento necessário entre o sensor e o instrumento de medição
• Condições ambientais da instalação, como umidade, abrasão ou interferência elétrica
• Compatibilidade com conectores, bornes ou sistemas de ligação utilizados no painel

Boas práticas de instalação

• Utilizar cabos de extensão compatíveis com o tipo de termopar instalado no processo
• Evitar emendas desnecessárias ao longo do percurso do cabo
• Identificar corretamente a polaridade dos condutores durante a instalação
• Manter o cabo afastado de linhas de potência para reduzir interferências elétricas
• Selecionar isolação adequada às condições térmicas e ambientais do local
• Proteger o cabo contra danos mecânicos em áreas industriais com movimentação de equipamentos

Em projetos de instrumentação industrial, a utilização de cabos de extensão adequados é um fator importante para garantir a integridade do sinal de temperatura entre o sensor instalado no processo e o sistema de controle. A correta seleção do cabo, considerando tipo de termopar, ambiente de instalação e distância até o instrumento, contribui para o funcionamento adequado do sistema de medição.
