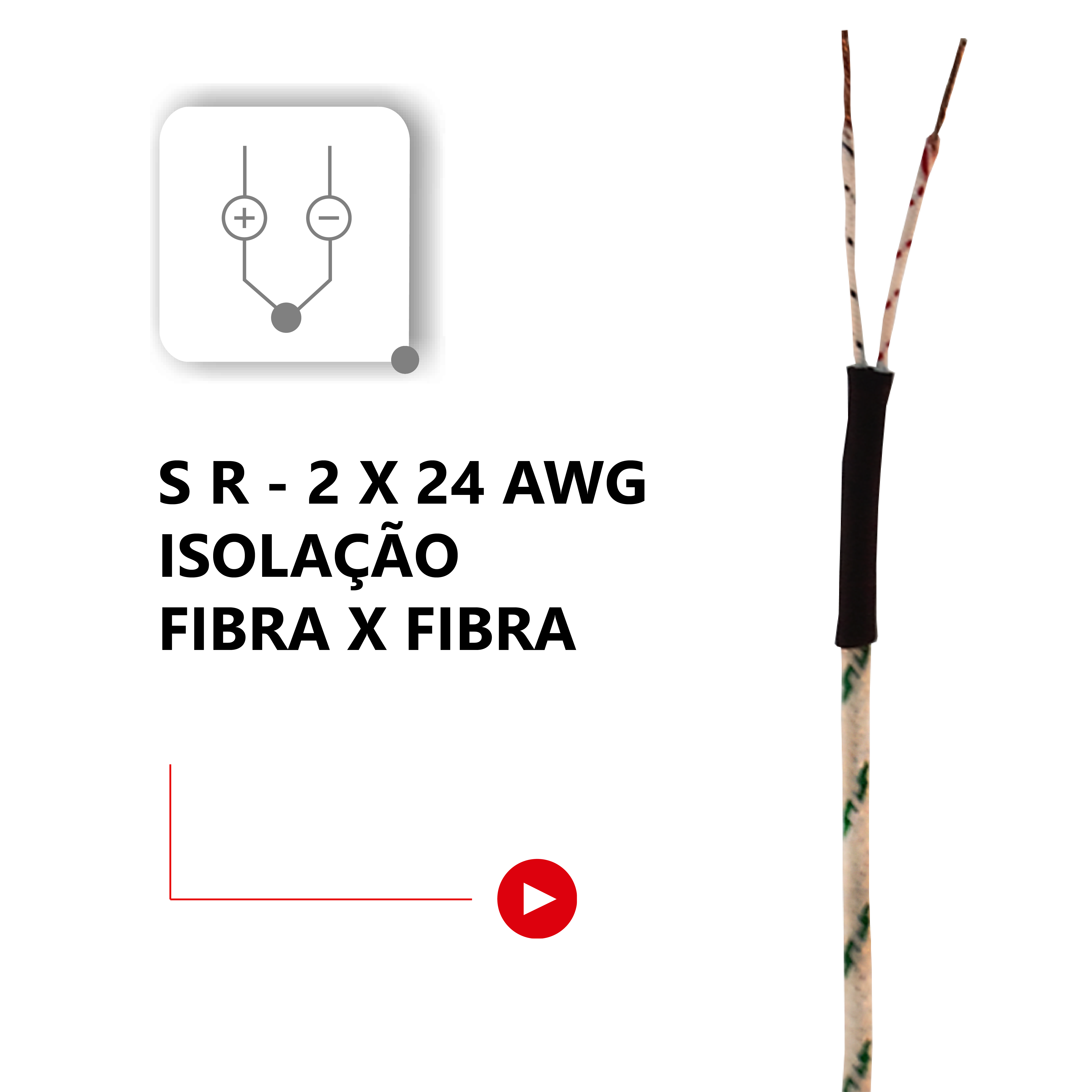

Os Cabos Termopares isolados em Fibra Vidro tem como temperatura de trabalho o limite de até 270°C.

Apresentam pouca resistência a abrasão e uma baixa resistência a umidade devido a sua porosidade.

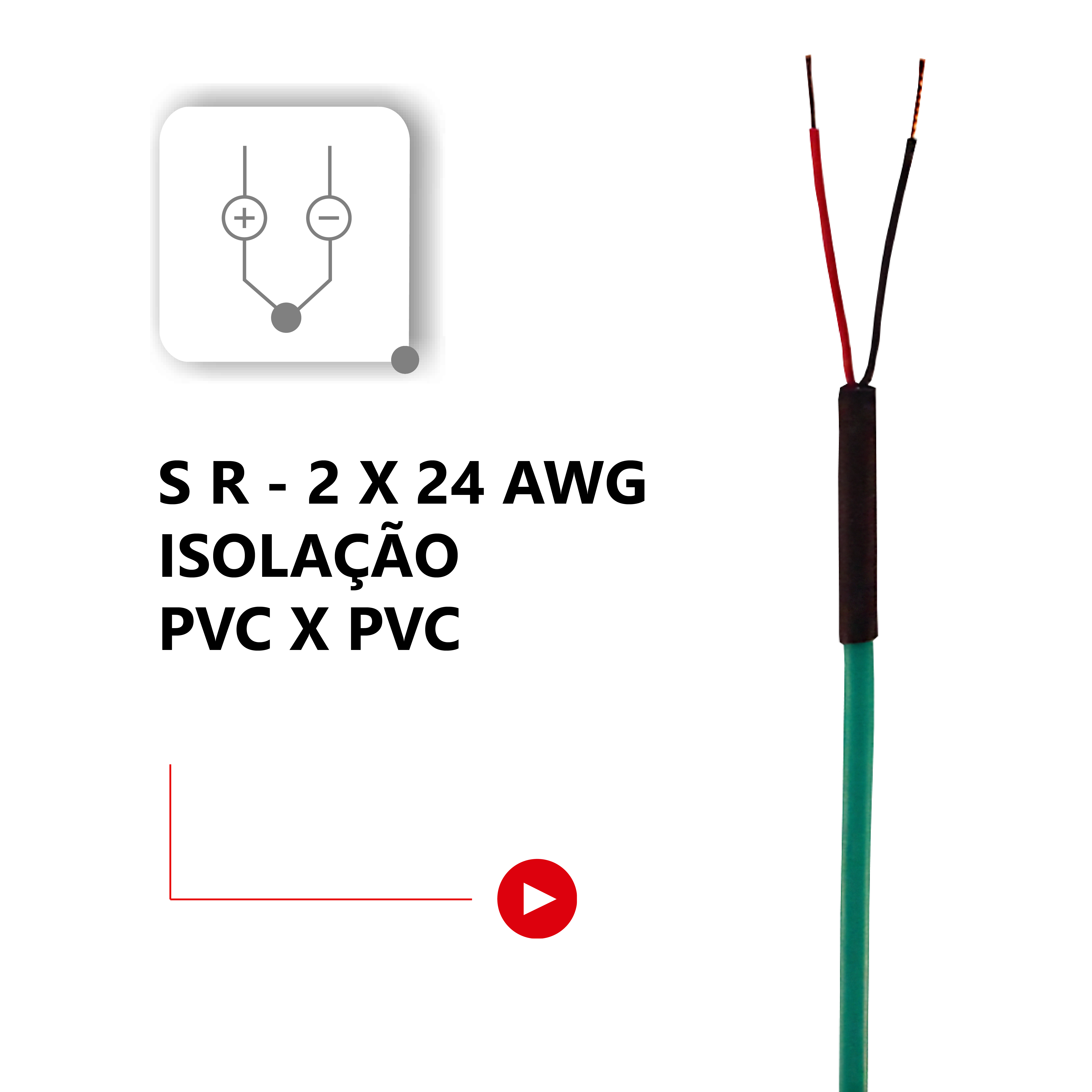

Cabo de compensação tipo S e R para sistemas de medição com termopares de metais nobres

O cabo de compensação para termopares tipo S e R é utilizado na ligação entre sensores de temperatura baseados em metais nobres e os instrumentos de medição ou controle instalados em painéis, sistemas de automação ou controladores industriais. Esse tipo de cabo é projetado para manter características termoelétricas compatíveis com o sensor, permitindo que o sinal gerado pelo termopar seja transmitido até o instrumento sem introduzir desvios significativos de leitura ao longo do percurso de instalação.

Em aplicações industriais onde os termopares tipo S ou tipo R são utilizados — normalmente em processos de alta temperatura ou em ambientes que exigem estabilidade de medição — o uso do cabo de compensação adequado contribui para preservar a integridade do sinal de temperatura entre o sensor e o sistema de instrumentação. Dependendo da configuração do produto, os condutores e a isolação podem variar conforme o modelo e as condições de uso previstas no processo industrial.

Onde usar

Cabos de compensação para termopares tipo S e R são empregados em sistemas de medição de temperatura utilizados em processos industriais que operam em faixas elevadas de temperatura ou que exigem alta estabilidade de leitura. Entre as aplicações típicas estão:

• Fornos industriais de alta temperatura
• Processos de tratamento térmico de metais
• Fornos de fusão e refino em metalurgia
• Indústrias cerâmicas e processos de queima
• Fornos de laboratório e equipamentos de análise térmica
• Linhas de produção com monitoramento térmico crítico
• Equipamentos OEM que utilizam termopares tipo S ou R
• Processos industriais que utilizam sensores de temperatura baseados em metais nobres

Benefícios na prática

• Transmissão adequada do sinal do termopar até o instrumento de medição
• Compatibilidade com sensores de temperatura tipo S e tipo R
• Redução de erros associados ao uso de cabos elétricos não apropriados
• Integração com controladores de temperatura, registradores e sistemas supervisórios
• Construção adequada para uso em ambientes industriais
• Aplicação em sistemas de instrumentação distribuída
• Facilidade de instalação em máquinas, painéis e linhas de processo

Como especificar corretamente

Ao selecionar um cabo de compensação para aplicações com termopares tipo S ou tipo R, é importante considerar alguns critérios técnicos durante o processo de especificação do sistema de medição de temperatura:

• Tipo de termopar utilizado no processo (tipo S ou tipo R)
• Compatibilidade do cabo de compensação com o sensor instalado
• Material dos condutores utilizado no cabo compensado
• Tipo de isolação do cabo conforme temperatura ambiente e ambiente industrial
• Comprimento necessário entre o sensor e o instrumento de medição
• Condições ambientais de instalação, como presença de calor, vibração ou abrasão
• Compatibilidade com normas técnicas aplicáveis ao sistema de instrumentação

Boas práticas de instalação e uso

• Utilizar cabo compatível com o tipo de termopar instalado no processo
• Respeitar a polaridade correta dos condutores durante a instalação
• Evitar emendas desnecessárias ao longo do trajeto do cabo
• Manter o cabo afastado de cabos de potência para reduzir interferências
• Selecionar isolação adequada para a temperatura ambiente da instalação
• Identificar corretamente os cabos em painéis e sistemas de instrumentação
• Inspecionar periodicamente cabos instalados em ambientes industriais severos

Em sistemas industriais que utilizam termopares de metais nobres, a seleção adequada do cabo de compensação é um fator importante para preservar a confiabilidade da medição de temperatura. O uso de cabos compatíveis com o tipo de sensor contribui para manter a estabilidade do sinal até o instrumento de controle, facilitando a operação e o monitoramento de processos térmicos industriais.
