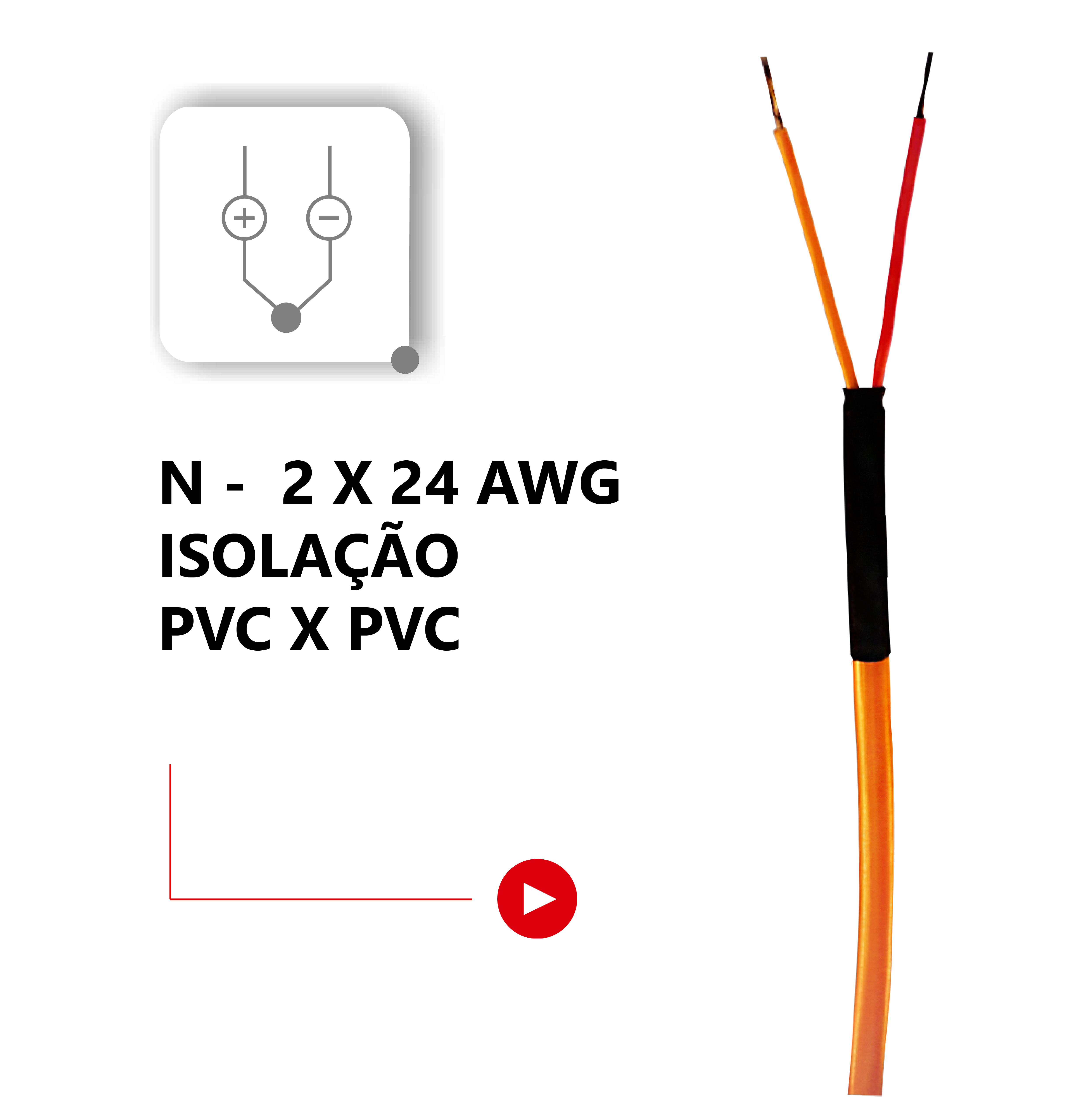

Os cabos termopares isolados em PVC tem como temperatura de trabalho o limite de até 80°C.

Apresentam boa resistência a abrasão e uma excelente resistência a umidade.

Cabo de compensação tipo N para instrumentação de temperatura

O cabo de compensação tipo N é utilizado na ligação entre sensores de temperatura do tipo termopar N e instrumentos de medição ou controle, como controladores de temperatura, registradores e sistemas de automação industrial. Esse tipo de cabo é projetado para manter as características termoelétricas compatíveis com o sensor, permitindo que o sinal de temperatura seja transmitido ao instrumento sem distorções relevantes no processo de medição.

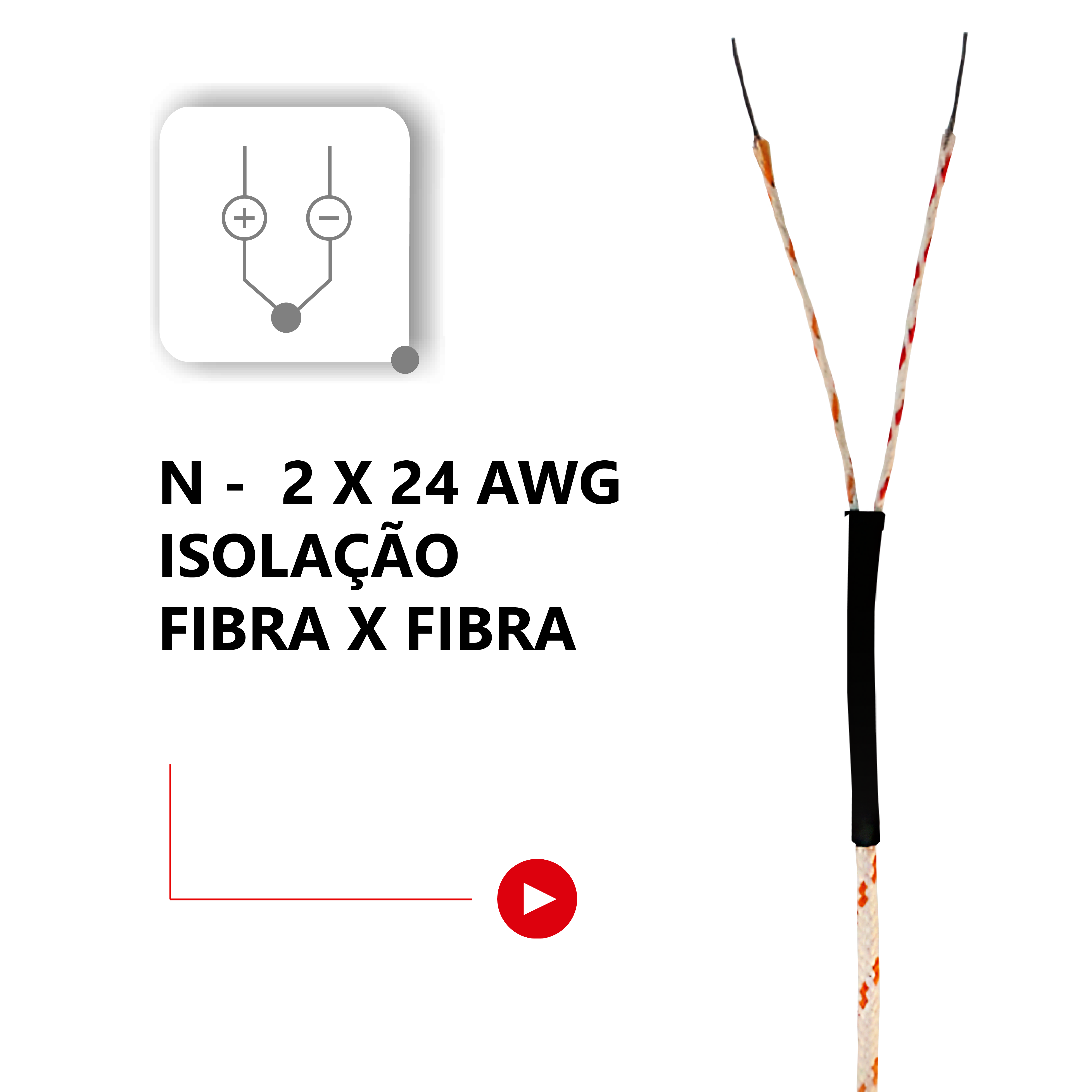

No caso do cabo compensado para termopar tipo N, os condutores utilizam ligas compatíveis com o sistema Nicrosil e Nisil, com bitola típica de 2 x 24 AWG e isolação em fibra de vidro. Essa construção permite aplicação em ambientes industriais onde há presença de temperatura elevada, equipamentos térmicos ou linhas de processo que exigem transmissão confiável do sinal do termopar até o sistema de instrumentação.

Onde usar

• Fornos industriais e estufas de processo térmico
• Sistemas de aquecimento elétrico ou a gás
• Linhas de produção com monitoramento de temperatura
• Equipamentos OEM com sensores de temperatura
• Plantas químicas e petroquímicas com controle térmico
• Processos de tratamento térmico de metais
• Sistemas de geração de energia e processos térmicos industriais
• Máquinas industriais que utilizam termopares tipo N para controle de temperatura

Benefícios na prática

• Transmissão adequada do sinal do termopar até o instrumento de medição
• Compatibilidade elétrica com sensores de temperatura tipo N
• Redução de erros de medição causados por cabos inadequados
• Construção adequada para ambientes industriais
• Integração com controladores, CLPs e sistemas supervisórios
• Instalação em linhas de processo, máquinas e equipamentos industriais
• Aplicação em sistemas de instrumentação distribuída

Como especificar corretamente

• Tipo de termopar utilizado no processo (tipo N)
• Material dos condutores compatíveis com o sensor
• Bitola do cabo (ex.: 2 x 24 AWG ou outras configurações)
• Tipo de isolação do cabo conforme ambiente de aplicação
• Comprimento necessário entre sensor e instrumento
• Condições ambientais de instalação
• Compatibilidade com normas de instrumentação

Boas práticas de instalação e uso

• Utilizar cabo compatível com o tipo de termopar instalado
• Evitar emendas ao longo do percurso
• Respeitar a polaridade dos condutores
• Instalar afastado de cabos de potência
• Selecionar isolação adequada para a temperatura ambiente
• Realizar inspeção periódica em ambientes industriais severos
