Fabricante de termorresistências Pt100 sob medida
A Contemp fabrica e fornece termorresistências Pt100 para medição de temperatura industrial. Consulte modelos com cabeçote, cabo de sinal, conector ou baioneta e as opções de classe, ligação e dimensões disponíveis para sua aplicação.
Informe sua aplicação ou as características do sensor que precisa substituir. O serviço de calibração pode ser consultado na cotação, conforme o sensor e a necessidade do processo.
O que é uma termorresistência Pt100
Pt100 é um sensor de temperatura com elemento de platina e resistência nominal de 100 Ω a 0 °C. A temperatura é obtida pela leitura da sua resistência elétrica, com um instrumento compatível e configurado para o sensor.
Para especificar uma Pt100 industrial, é necessário definir também a classe de tolerância, a ligação elétrica e a construção. Cabeçote, haste, cabo, conector e fixação variam conforme o modelo e o ponto de instalação.
Modelos de termorresistência Pt100 Contemp
Escolha a construção para seu ponto de medição. Classe, ligação, dimensões e opcionais devem ser conferidos na ficha do modelo.

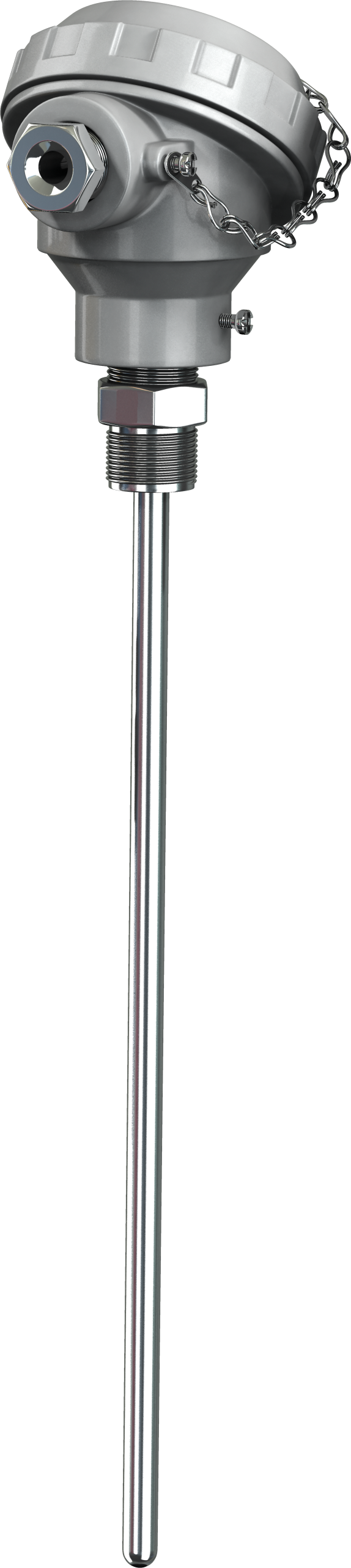

Pt100 com cabeçote
Construção com haste metálica e cabeçote de ligação. Consulte dimensões, ligação e opcionais do modelo.
Não sabe a classe ou o número de fios?
Consulte a tabela no FAQ ou informe a temperatura de trabalho, o equipamento e o instrumento de leitura. Esses dados ajudam a consultar as opções de sensor e montagem para sua cotação.
Construção e configuração da Pt100
A montagem deve considerar o ponto de medição, a conexão elétrica e as condições do processo. As opções de haste, cabeçote, cabo, conector e fixação dependem do modelo selecionado.
Toque nos itens para explorar cada componente.
Especifique a Pt100 para seu ponto de medição
Informe temperatura de trabalho, montagem, dimensões e instrumento de leitura. Consulte a equipe Contemp para preparar a cotação da configuração necessária.
Aplicações industriais da Pt100 Contemp
Consulte construções para o equipamento ou ponto de medição da sua aplicação. A seleção deve considerar temperatura, instalação, meio de contato e requisitos do sistema de leitura.
Injetoras, extrusoras e máquinas de embalagem
O FSBA com baioneta é uma construção relacionada a pontos de medição em máquinas com alojamento compatível. Confira fixação, classe e faixa da versão selecionada.
Referências de catálogo
Consulte a ficha do modelo FSBA.
Calibração de Pt100 e documentação
A Contemp oferece serviço de calibração de termorresistências. Ao solicitar a cotação, informe os pontos de temperatura e a documentação necessária ao seu processo.
Serviço de calibração sob consulta
O serviço de calibração é opcional em modelos da linha. Confirme com o laboratório a modalidade, os pontos e a documentação disponíveis para sua necessidade.
Consulte certificado ISO 9001:2015 e documentação de acreditação disponibilizada pela Contemp. Confirme a situação vigente e o escopo com o laboratório antes de definir o serviço.
Conhecer o laboratórioCalibração na cotação
Indique se precisa do serviço e quais pontos de temperatura deseja consultar.
Sob consulta
Documentação metrológica
Avalie os resultados e os critérios de aceitação definidos para seu processo.
Critérios do processo
Sistema de gestão da qualidade
A Contemp disponibiliza seu certificado ISO 9001:2015 para consulta. Trata-se da certificação do sistema de gestão, não de cada sensor individual.
9001:2015
O que informar para cotar uma Pt100
Envie o que já souber sobre o sensor e a aplicação. Não é necessário definir todos os detalhes técnicos para iniciar o contato.
Aplicação
Equipamento ou processo e temperatura de trabalho.
Sensor atual
Modelo ou características do sensor que precisa substituir.
Montagem
Dimensões e conexão do ponto de instalação.
Classe e fios
Classe, número de fios e instrumento de leitura, se conhecidos.
Quantidade
Volume desejado e necessidade de calibração.
Dúvidas sobre termorresistências Pt100 Contemp
A classe define limites de tolerância dentro de condições e faixas de validade. A ligação elétrica influencia a contribuição dos cabos à medição. As duas escolhas devem ser compatíveis com o modelo e com o instrumento utilizado. Classe e ligação são critérios distintos.
| Opção | Referência |
|---|---|
| Classe B | Referência de tolerância da classe a 0 °C: ±0,30 °C. Confira a faixa de validade e as condições da configuração selecionada. |
| Classe A | Referência de tolerância da classe a 0 °C: ±0,15 °C. Possui limite de tolerância mais estreito que a classe B, dentro das condições aplicáveis. |
| 1/10 DIN | Designação disponível em modelos do catálogo. Consulte a Contemp para confirmar o limite de tolerância declarado e a faixa em que ele é válido. Não deve ser interpretada automaticamente como uma das classes padronizadas da IEC 60751. |
A tolerância de referência não representa o erro total do sistema de medição. Instrumento, instalação e condições de uso também devem ser considerados.
| Ligação | O que considerar |
|---|---|
| 2 fios | A resistência dos condutores participa da leitura. Avalie se essa contribuição atende ao requisito da aplicação. |
| 3 fios | Permite compensação da resistência dos condutores em instrumentos compatíveis. O resultado depende do circuito e da correspondência entre as resistências dos fios. |
| 4 fios | Separa os caminhos de corrente e de leitura para reduzir a influência dos condutores. Exige entrada compatível com essa ligação. |
Verifique as ligações disponíveis no modelo e a entrada do controlador, indicador ou transmissor. Não altere a fiação sem conferir o circuito correspondente.
Solicite sua cotação de Pt100 Contemp
Descreva sua aplicação, a montagem e a quantidade necessária. Consulte as opções do catálogo e, quando precisar, o serviço de calibração.
