A Contemp fabrica as linhas P301 e P501 para o acionamento de cargas de aquecimento industrial. Compare corrente nominal, fases controladas, sinais de comando e recursos de cada linha para especificar o conjunto da sua aplicação.

Comparar P301 e P501
P301
Linha econômica para cargas resistivas trifásicas
P501
Linha avançada com medição e realimentação
Contemp
Fabricante nacional
Controlador de potência P501 Contemp
P501
Linha avançada
P301
Linha econômica
Contemp
Fabricante nacional

O que é um controlador de potência industrial?

Um controlador de potência tiristorizado utiliza dispositivos eletrônicos, chamados tiristores, para acionar uma carga conforme o sinal de comando recebido. Em um sistema de aquecimento, ele atua na entrega de energia elétrica à carga.

O controlador de temperatura acompanha a medição do sensor e determina o comando de aquecimento. O controlador de potência executa esse comando. No P501, a função de controle de processo também pode ser integrada por meio de um opcional.

P301 e P501: compare as linhas de controladores de potência

A seleção começa pela carga e pelas condições do projeto. O P301 atende cargas resistivas trifásicas. O P501 acrescenta medição, registro e realimentação, com configurações e opcionais que devem ser definidos na especificação.

P501: linha avançada

O P501 monitora e registra grandezas elétricas e permite controle com realimentação por corrente, potência ou tensão. A linha dispõe de versões com uma, duas ou três fases controladas, IHM local, partida e descida suave e registro em pen drive.

No acionamento, oferece trem de pulso, modulação por ciclos de rede e, nas versões compatíveis, ângulo de fase. Ângulo de fase não está disponível nos módulos com duas fases controladas. A escolha depende da carga e da configuração do equipamento.

Conta com refrigeração integrada, barramentos de potência protegidos, bloqueio externo e recursos de sinalização e registro de falhas descritos na documentação da configuração. A instalação deve considerar ventilação, temperatura do painel, corrente de trabalho e proteção do circuito.

Recebe sinais de comando em tensão, corrente ou potenciômetro conforme a configuração. A saída do controlador de temperatura ou do CLP precisa ser compatível com a entrada. RS485/Modbus RTU, Ethernet/Modbus TCP, IHM remota e controle de processo integrado são opcionais.

Destaques: Realimentação; Registro em pen drive; Comunicação opcional; Fases conforme versão; Ângulo de fase conforme versão.

P301: linha econômica

O P301 controla o acionamento de cargas resistivas trifásicas, com duas ou três fases controladas. A configuração é feita por chaves dip switch, incluindo o sinal de comando e a seleção da partida suave.

No acionamento, o modo PWM controla a proporção de ciclos de rede ligados. No modo SSR, o equipamento atua como chave de 0% ou 100%, e a modulação depende de um comando externo compatível. A escolha entre PWM e SSR faz parte da configuração.

Dispõe de refrigeração integrada, barramentos de potência protegidos, entrada de bloqueio externo e LEDs de sinalização de alimentação, acionamento, bloqueio externo e alta temperatura. A instalação deve considerar ventilação, temperatura do painel e corrente de trabalho.

Recebe sinais de comando em tensão, corrente ou potenciômetro conforme a configuração. Informe o tipo e a faixa do sinal disponível no controlador de temperatura ou no CLP para garantir a compatibilidade.

Destaques: Carga resistiva trifásica; 2 ou 3 fases controladas; PWM ou SSR; Dip switch; Bloqueio externo.

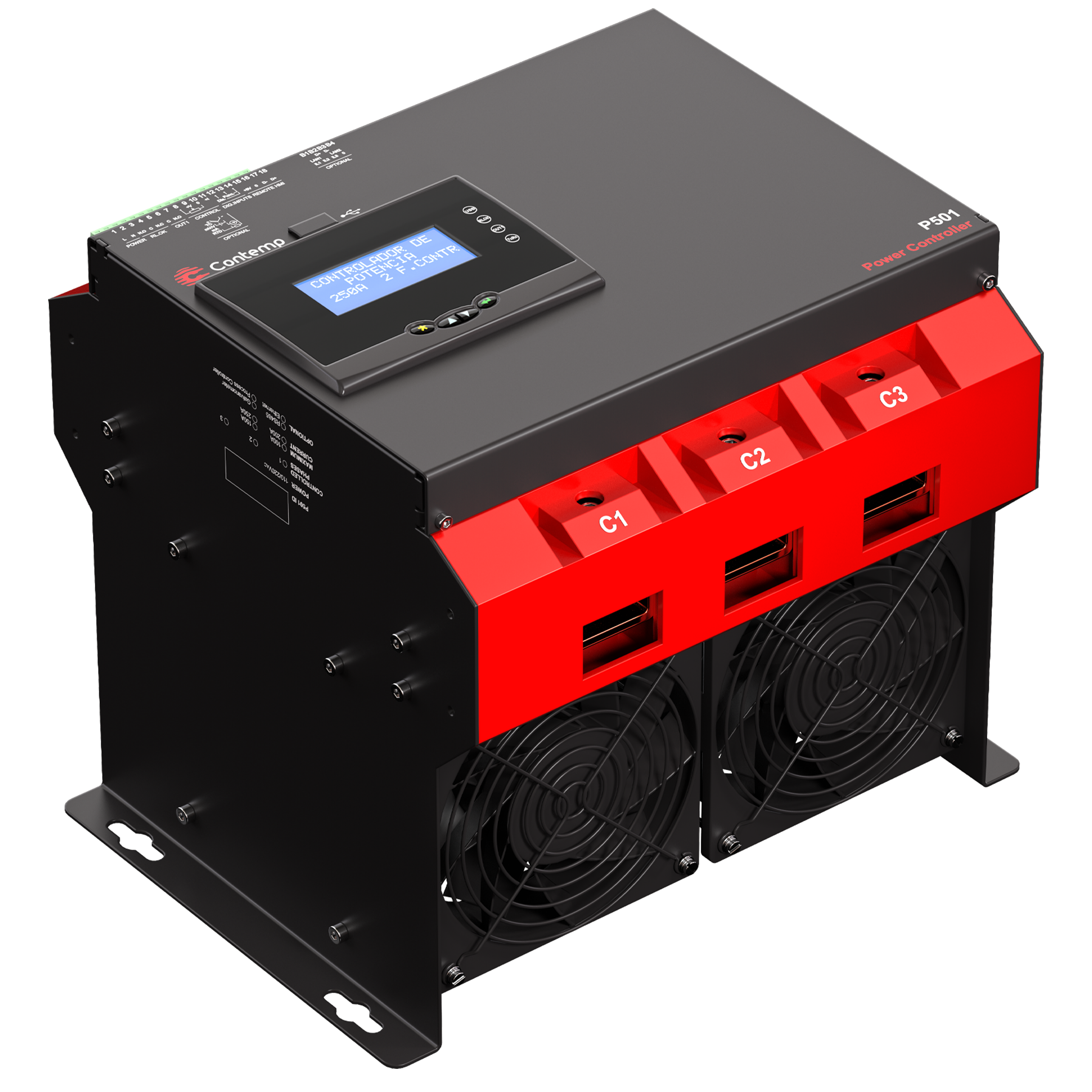

Controlador de potência P501 Contemp

P501: linha avançada

Versões de 100 a 1.200 A

O P501 monitora e registra grandezas elétricas e permite controle com realimentação por corrente, potência ou tensão. A linha dispõe de versões com uma, duas ou três fases controladas, IHM local, partida e descida suave e registro em pen drive.

No acionamento, oferece trem de pulso, modulação por ciclos de rede e, nas versões compatíveis, ângulo de fase. Ângulo de fase não está disponível nos módulos com duas fases controladas. A escolha depende da carga e da configuração do equipamento.

Conta com refrigeração integrada, barramentos de potência protegidos, bloqueio externo e recursos de sinalização e registro de falhas descritos na documentação da configuração. A instalação deve considerar ventilação, temperatura do painel, corrente de trabalho e proteção do circuito.

Recebe sinais de comando em tensão, corrente ou potenciômetro conforme a configuração. A saída do controlador de temperatura ou do CLP precisa ser compatível com a entrada. RS485/Modbus RTU, Ethernet/Modbus TCP, IHM remota e controle de processo integrado são opcionais.

A corrente indicada é nominal e depende da versão. Consulte as condições de instalação e as curvas de redução de corrente por temperatura do guia técnico.

Destaques

RealimentaçãoRegistro em pen driveComunicação opcionalFases conforme versãoÂngulo de fase conforme versão
Ver linha P501

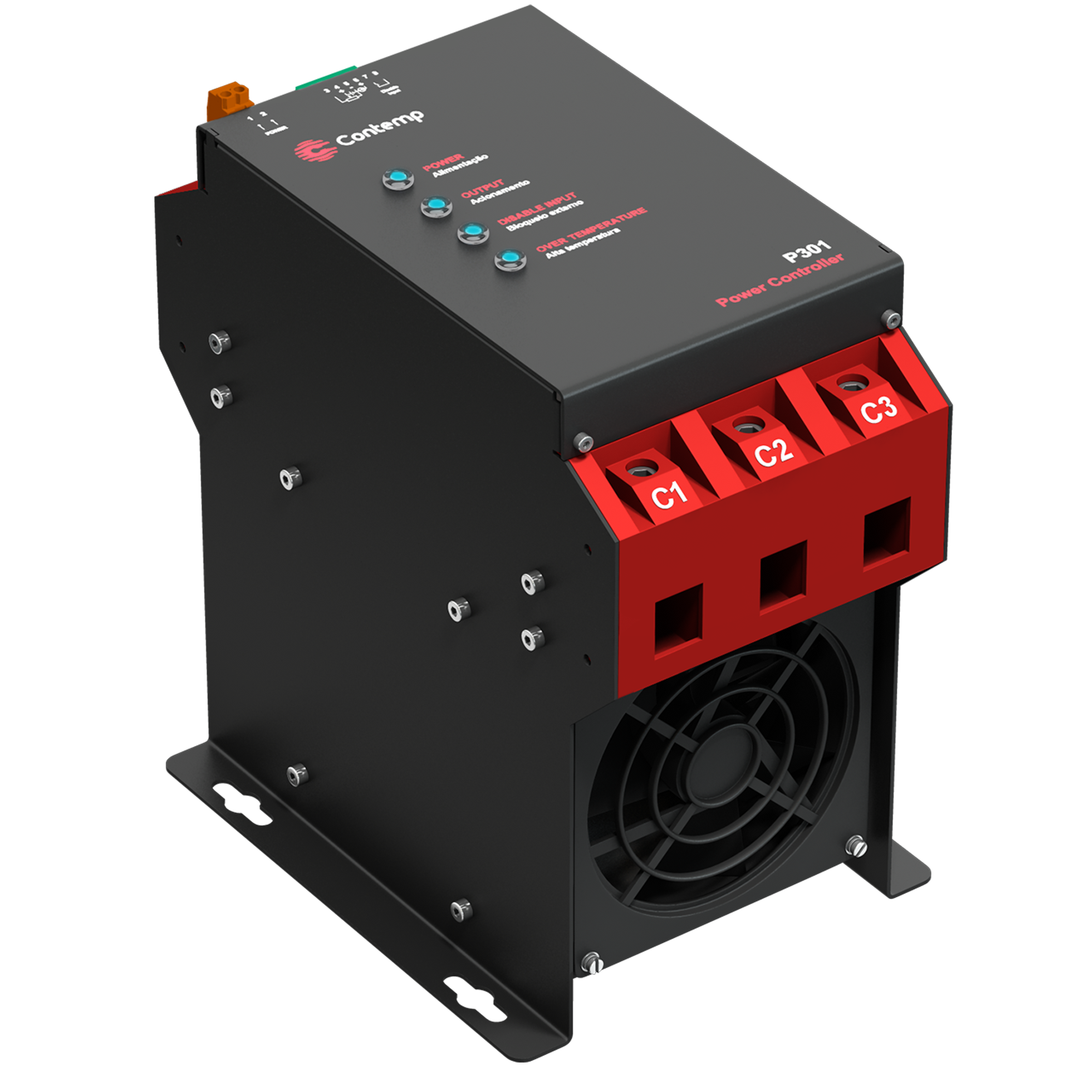

Controlador de potência P301 Contemp

P301: linha econômica

100, 150, 200 ou 250 A

O P301 controla o acionamento de cargas resistivas trifásicas, com duas ou três fases controladas. A configuração é feita por chaves dip switch, incluindo o sinal de comando e a seleção da partida suave.

No acionamento, o modo PWM controla a proporção de ciclos de rede ligados. No modo SSR, o equipamento atua como chave de 0% ou 100%, e a modulação depende de um comando externo compatível. A escolha entre PWM e SSR faz parte da configuração.

Dispõe de refrigeração integrada, barramentos de potência protegidos, entrada de bloqueio externo e LEDs de sinalização de alimentação, acionamento, bloqueio externo e alta temperatura. A instalação deve considerar ventilação, temperatura do painel e corrente de trabalho.

Recebe sinais de comando em tensão, corrente ou potenciômetro conforme a configuração. Informe o tipo e a faixa do sinal disponível no controlador de temperatura ou no CLP para garantir a compatibilidade.

Destaques

Carga resistiva trifásica2 ou 3 fases controladasPWM ou SSRDip switchBloqueio externo
Ver linha P301

Quer ver a comparação entre P301 e P501? Ver tabela no FAQ.

Como o controlador de potência integra o sistema de aquecimento

O sinal de comando, o acionamento eletrônico e as condições de instalação precisam funcionar em conjunto. Conheça os principais elementos das linhas P301 e P501 e os recursos que dependem da configuração escolhida.

Controlador de potência P501 Contemp: anatomia e funções

Clique nos itens para explorar cada componente.

Quer ver os arranjos de controle no laço de aquecimento? Ver no FAQ.

Especifique o controlador de potência conforme a sua carga

Corrente nominal, fases controladas, tipo de carga e sinal de comando definem a seleção. Conte com a Contemp para avaliar os dados do seu projeto e os recursos necessários.

Aplicações de controle de potência no aquecimento industrial

Os exemplos abaixo ajudam a organizar a especificação de cargas de aquecimento. A indicação da linha depende do circuito, da corrente e das condições de operação de cada equipamento.

Aquecimento na transformação de plásticos

Em equipamentos com resistências elétricas, a seleção considera os circuitos de aquecimento, a corrente e o comando disponível. O P301 é uma opção para cargas resistivas trifásicas; a seleção do P501 pode considerar também a necessidade de medição e realimentação.

Pontos de atenção

Resistências elétricasCircuito da cargaSinal de comando

Por que especificar com a Contemp?

A Contemp fabrica instrumentos para medição, controle e monitoramento de processos industriais e atua desde 1984. Para as linhas P301 e P501, disponibiliza documentação técnica e canais de vendas e suporte no Brasil.

Qualidade e documentação

Certificado ISO 9001:2015 da ContempAcreditação do laboratório de calibração Contemp

Selos institucionais (sistema de gestão e acreditação do laboratório). Não representam certificação individual de cada controlador.

  • Documentação técnica das linhas P301 e P501
  • Canais de vendas e suporte no Brasil
  • Sistema de gestão da qualidade certificado ISO 9001:2015
Consultar manuais
BR

Fabricação nacional

As linhas P301 e P501 fazem parte do portfólio de fabricação da Contemp para controle de potência industrial.

Fabricante Contemp

Laço

Seleção do conjunto

Sensores, controladores de temperatura e controladores de potência podem compor o sistema, conforme as interfaces e os requisitos da aplicação.

Sensor + controle + potência

Docs

Documentação e suporte

Consulte os documentos da linha e fale com a equipe técnica para esclarecer configuração, instalação e integração.

Manuais e suporte

Quais informações enviar para cotar o controlador de potência?

Envie os dados que já tiver. Se não souber a configuração necessária, descreva o equipamento e a carga para iniciar a avaliação com a Contemp.

  1. Equipamento

    Equipamento e aplicação de aquecimento.

  2. Carga e circuito

    Tipo de carga e circuito monofásico ou trifásico.

  3. Tensão e corrente

    Tensão de rede e corrente de trabalho, quando conhecidas.

  4. Sinal de comando

    Sinal disponível no controlador de temperatura ou CLP.

  5. Recursos

    Necessidade de medição, registro ou comunicação industrial.

  6. Instalação

    Condições de instalação no painel e quantidade de equipamentos.

Dúvidasfrequentes

Sim. A Contemp fabrica as linhas P301 e P501 de controladores de potência industriais e disponibiliza documentação e canais de suporte para esses equipamentos.

O P301 é a linha econômica para cargas resistivas trifásicas, com configuração por dip switch. O P501 é a linha avançada, com IHM local, medição, registro e realimentação por grandezas elétricas. Comunicação industrial e controle de processo integrado são opcionais do P501. Confira o resumo abaixo.

Comparação resumida
CritérioP301: linha econômicaP501: linha avançada
Aplicação documentadaCargas resistivas trifásicasCargas resistivas e aplicações com transformadores, conforme configuração
Corrente nominal100, 150, 200 ou 250 AVersões de 100 a 1.200 A
Fases controladasDuas ou trêsUma, duas ou três, conforme versão
Configuração localDip switchIHM local
AcionamentoPWM ou SSR conforme configuraçãoTrem de pulso, modulação por ciclos de rede e ângulo de fase nas versões compatíveis
Partida e descida suavePartida suave selecionávelPartida e descida suave configuráveis
Recursos de acompanhamentoLEDs de alimentação, acionamento, bloqueio externo e alta temperaturaMedição, realimentação por corrente/potência/tensão e registro de dados em pen drive
IntegraçãoComando em tensão, corrente ou potenciômetro conforme configuraçãoComando conforme configuração; RS485/Modbus RTU ou Ethernet/Modbus TCP opcionais
Configuração de controleRecebe comando externo para o acionamento da cargaRecebe comando externo; controle de processo integrado disponível como opcional
RefrigeraçãoIntegradaIntegrada

A tabela resume as linhas e não substitui a especificação do modelo. No P501, ângulo de fase não está disponível com duas fases controladas. Corrente, acionamento e condições de montagem devem ser confirmados para a aplicação.

O P301 possui versões de 100, 150, 200 e 250 A. A documentação da linha P501 inclui versões de 100 a 1.200 A. A escolha considera a versão, a carga e as condições de ventilação e temperatura previstas no guia técnico.
O P301 é destinado a cargas resistivas trifásicas, com duas ou três fases controladas. O P501 dispõe de versões com uma, duas ou três fases controladas. O circuito da carga e o número de fases controladas precisam ser definidos na especificação.
No modo PWM, o P301 controla a proporção de ciclos de rede ligados para atuar sobre a energia entregue à carga. No modo SSR, funciona como chave de 0% ou 100%, e a modulação depende do comando externo. O sinal e a configuração devem ser compatíveis com o modo escolhido.
Sim, nas versões compatíveis. Esse modo não está disponível nos módulos P501 com duas fases controladas. A linha também oferece trem de pulso e modulação por ciclos de rede; a seleção depende da carga e da configuração.

Defina uma saída de comando compatível com a entrada configurada no controlador de potência. As linhas admitem sinais em tensão, corrente ou potenciômetro conforme sua documentação. O tipo, a faixa e o modo de acionamento devem ser conferidos para os equipamentos do projeto.

No arranjo com controlador externo, o sensor mede a temperatura, o controlador de temperatura determina o comando e o P301 ou P501 aciona a carga de aquecimento. Com o opcional de controle de processo do P501, medição e controle de processo podem ser integrados ao equipamento, respeitando os sensores e recursos admitidos nessa configuração.

Arranjo com controlador externo

Sensor → controlador de temperatura → P301 ou P501 → carga de aquecimento → processo

Realimentação do processo ao sensor. Fluxo funcional, não esquema elétrico.

P501 com controle de processo opcional

Sensor → P501 com controle de processo opcional → carga de aquecimento → processo

Identifica o opcional de controle de processo. PID não é padrão de todos os P501.

Representação funcional do sistema. As conexões elétricas e os componentes de proteção devem seguir a documentação do equipamento e o projeto da instalação.

O P501 oferece RS485/Modbus RTU ou Ethernet/Modbus TCP como opcionais. O controle de processo integrado, que permite medição de sensores e controle PID com lógica FUZZY, também é opcional. Esses recursos precisam constar da configuração solicitada.
A documentação do P501 apresenta medição de grandezas elétricas, registro de energia e falhas e armazenamento de dados em pen drive. Esses recursos ajudam a acompanhar a operação. O registro de energia, por si só, não comprova uma redução de consumo do processo.
A instalação deve considerar corrente de trabalho, ventilação, temperatura do painel, conexões e proteção do circuito conforme a documentação do modelo. As linhas têm refrigeração integrada e barramentos protegidos, mas esses recursos não substituem a especificação da instalação.
